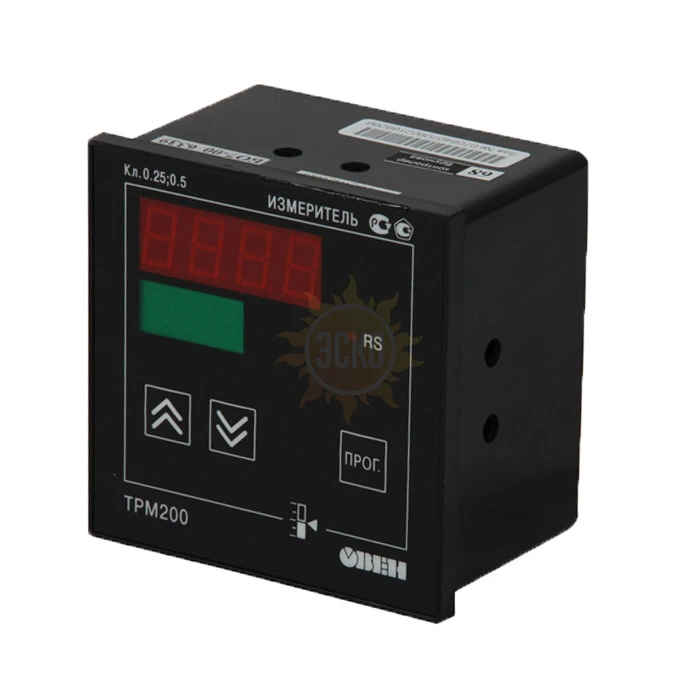

ТРМ200 двухканальный измеритель с универсальным входом и RS-485
распечатать
Описание ОВЕН ТРМ200
Функциональные возможности прибора ОВЕН ТРМ200
- Два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров).
- Два ярких светодиодных индикатора, позволяющих отображать измеренные значения с двух входов, их разность, квадратный корень
- 4 типа корпуса: Н, Щ1, Щ2, Н2
- Цифровая фильтрация и коррекция входного сигнала, а также масштабирования шкалы для аналогового входа
- Интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
- Несколько уровней защиты настроек прибора для разных групп специалистов
- Программирование с лицевой панели или из конфигуратора
Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ200: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.
Назначение измерительного прибора ОВЕН ТРМ200
Прибор ОВЕН ТРМ200 – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ОВЕН ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.
Характеристики ОВЕН ТРМ200
Питание
|
Напряжение питания |
90…245 В переменного тока |
|
Частота напряжения питания |
47...63 Гц |
Универсальные входы
|
Количество универсальных входов |
2 |
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
|
Время опроса входа |
1 с |
|
Входное сопротивление при подключении источника сигнала: |
|
|
– тока |
100 Ом ± 0,1 % (при подключении внешнего резистора) |
|
– напряжения |
не менее 100 кОм |
|
Предел допустимой основной погрешности: |
|
|
– для термометров сопротивления |
±0,25 % |
|
– для остальных видов сигналов |
±0,5 % |
Интерфейс связи
|
Тип интерфейса |
RS-485 |
|
Скорость передачи данных |
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
|
Тип кабеля |
экранированная витая пара |
|
Протокол передачи данных |
ОВЕН, Modbus RTU, Modbus ASCII |
Корпус
|
Габаритные размеры и степень защиты корпуса |
|
|
Щитовой Щ1 |
96×96×70 мм, IP54* |
|
Щитовой Щ2 |
96×48×100 мм, IP54* |
|
Настенный Н |
130×105×65 мм, IP44 |
|
Настенный Н2 |
150×105×35 мм, IP20 |
|
* со стороны передней панели |
|
Характеристики измерительных датчиков
|
Код in.t1(2) |
Тип датчика |
Диапазон измерений |
|
r385 |
ТСП 50П W100 = 1.385 |
–200…+750 °С |
|
r.385 |
ТСП 100П W100 = 1.385 (Pt 100) |
–200…+750 °С |
|
r391 |
ТСП 50П W100 = 1.391 |
–200…+750 °С |
|
r.391 |
ТСП 100П W100 = 1.391 |
–200…+750 °С |
|
r-21 |
ТСП гр. 21 (R0=46 Oм, W100 = 1.391) |
–200…+750 °С |
|
r426 |
ТСМ 50М W100 = 1.426 |
–50…+200 °С |
|
r.426 |
ТСМ 100М W100 = 1.426 |
–50…+200 °С |
|
r-23 |
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) |
–50…+200 °С |
|
r428 |
ТСМ 50М W100 = 1.428 |
–190…+200 °С |
|
r.428 |
ТСМ 100М W100 = 1.428 |
–190…+200 °С |
|
E_A1 |
термопара ТВР (А-1) |
0…+2500 °С |
|
E_A2 |
термопара ТВР (А-2) |
0…+1800 °C |
|
E_A3 |
термопара ТВР (А-3) |
0…+1800 °C |
|
E_ _b |
термопара ТПР (В) |
+200…+1800 °C |
|
E_ _J |
термопара ТЖК (J) |
–200…+1200 °С |
|
E_ _K |
термопара ТХА (K) |
–200…+1300 °С |
|
E_ _L |
термопара ТХК (L) |
–200…+800 °С |
|
E_ _n |
термопара ТНН (N) |
–200…+1300 °С |
|
E_ _r |
термопара ТПП (R) |
0…+1750 °C |
|
E_ _S |
термопара ТПП (S) |
0…+1750 °C |
|
E_ _t |
термопара ТМК (Т) |
–200…+400 °C |
|
i 0_5 |
ток 0…5 мА |
0…100 % |
|
i 0.20 |
ток 0…20 мA |
0…100 % |
|
i 4.20 |
ток 4…20 мА |
0…100 % |
|
U-50 |
напряжение –50…+50 мВ |
0…100 % |
|
U0_1 |
напряжение 0…1 В |
0…100 % |
Комплектация ОВЕН ТРМ200
- Прибор ТРМ200
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.
- Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
