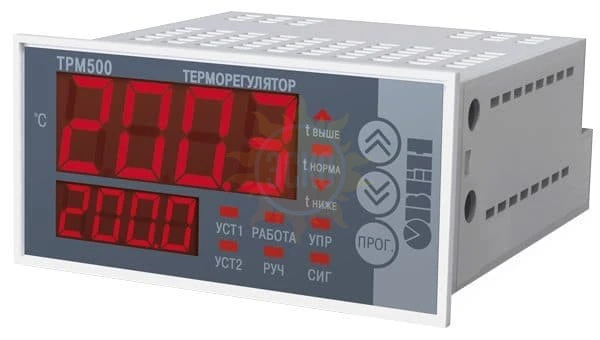

Измеритель-регулятор ОВЕН ТРМ500

распечатать описание в PDF

ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud

Поставка прекращена

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Описание ОВЕН ТРМ500

Промышленный терморегулятор ТРМ500 предназначен для поддержания температуры в печах, термопластавтоматах, экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, оборудовании для термоформинга и производства строительных материалов, сушилках и другом оборудовании, в работе которого требуется управление температурой.

Функциональные возможности

ПИД-регулирование (в режиме нагревателя) или on/off-регулирование.
Дистанционный мониторинг и управление через облачный сервис OwenCloud
Мобильное приложение для управления температурой для Android и IOS
До 2-х реле для сигнализации о текущей температуре.
Дискретный вход для функций:
- запуск в работу или останов;
- перевод прибора в ручной режим управления;
- смена уставки с одного предустановленного значения на другое.
Поддержка всех распространенных в России датчиков температуры.
Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
Три выхода для управления нагрузкой или сигнализации:
- Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
- Выход 2: выход для сигнализации (до 5 А).
- Выход 3: выход для управления твердотельными реле (0…5 В).
Один или два индикатора (в зависимости от модификации).
Увеличенный индикатор: высота цифр 20 мм.
Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация

Характеристики ОВЕН ТРМ500

Характеристика	Значение
Напряжение питания	96…264 В переменного тока
Потребляемая мощность	Не более 5 Вт
Поддержка типов датчиков
ТС	50/100/500/1000 (М, Сu, П, Pt), 53М
ТП	L, J, N, K, T, S, R, B, A-1, A-2, A-3
Основная приведенная погрешность
ТС	0,25 %
ТП	0,5 %
Время опроса входа
ТС	0,3 сек (3-проводная схема подключения) 0,2 сек (2- и 4-проводная схема подключения)
ТП	0,2 сек
Схема подключения ТС	2-, 3- или 4-проводная
Компенсация холодных концов ТП	встроенная
Сопротивление линий связи «прибор-датчик»
для ТС	Не более 15 Ом
для ТП	Не более 100 Ом
Сопротивление внешнего ключа
В замкнутом состоянии	Не более 70 Ом
В разомкнутом состоянии	Не менее 1000 Ом
Типы ВУ
Выход 1	ТРМ500-Щ2.5А ТРМ500-Щ2.WiFi	ТРМ500-Щ2.30А
	Электромагнитное реле, ~5 А/250 В, cos(φ) = 1; = 3 А/30 В	Электромагнитное реле, в on/off режиме ~30 А/250 В, cos(φ) = 1; = 20 А/30 В в ПИД режиме ~8 А/250 В, cos(φ) = 1; = 5 А/30 В
Выход 2	Реле электромеханическое 3 А
Выход 3	Логический выход под управление ТТР
Логические уровни выхода 3 (для ТТР)
Низкий уровень (ТТР закрыто)	0 В
Высокий уровень (ТТР открыто)	4…5,5 В
Допустимый ток на выходе 3 (для ТТР)	25…40 мА
Габариты корпуса, тип	96×48×100 мм, Щ2
Условия эксплуатации
Температура окружающего воздуха	-20…+50 °С
Влажность	30…80 % при температуре +35 °С
Гарантийный срок обслуживания	2 года
Характеристики встроенного шлюза для доступа к сервису OwenCloud
Тип интерфейса связи	Wi-Fi
Стандарт связи	802.11b/g/n
Тип приемопередающей антенны	Встроенная
Режимы работы в сети Wi-Fi	«Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет
	«Клиент» – для обмена данными с сервисом OwenCloud
Настройка параметров локальной сети Wi-Fi	Через встроенный web-сервер
Параметры, доступные для чтения и записи в сервисе OwenCloud
Название параметра	Код в меню прибора	Доступ
Текущее измеренное значение	PV	Чтение
Уставка 1	SP1	Чтение/запись
Уставка 2	SP2	Чтение/запись
Гистерезис	HYSt	Чтение/запись
Нижний порог сигнализации	U.Lo	Чтение/запись
Верхний порог сигнализации	U.Hi	Чтение/запись
Выходная мощность	PPY	Чтение/запись
Текущее состояние дискретного входа	di.St	Чтение/запись
Режим работы дискретного входа	inP.F	Чтение/запись
Разрешение удаленного управления дискретным входом	di.rc	Чтение/запись
Сила сигнала по текущей точке доступа	SigPWR	Чтение
Сумма уставок 1 и 2	SumSP	Чтение
Текущая точка доступа	CurAP	Чтение

Элементы управления

1	ЦИ1 – Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления4 название группы параметров, значение параметра в режиме настройки. ---- - Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации).
2	ЦИ2 (опция) – Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки
3	УСТ1 – светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1 УСТ2 – светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2. Примечание – при работе по сумме уставок – УСТ1 и УСТ2 светятся одновременно
4	РАБОТА – светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора РУЧ – светится в режиме ручного управления
5	СИГ/WiFi - в модификациях ТРМ500-Щ2.5А и ТРМ500-Щ2.30А – «СИГ» светится при ошибке на измерительном входе и/или выходе за порог сигнализации - в модификациях ТРМ500-Щ2.WiFi – «WiFi» показывает состояние подключения к с OwenCloud
6	t_выше – светится при T_изм > верхнего порога сигнализации t_норм – светится при T_изм находится между верхним и нижним порогом сигнализации t_ниже – светится при T_изм < нижнего порога сигнализации УПР – светится при включенном ВУ1 или ВУ3
7	Кнопками Вверх/Вниз можно корректировать значение уставки, переход между пунктами МЕНЮ Кнопка ПРОГ: вход в МЕНЮ программирования вход в нужную группу параметров запись введенного значения параметра

Комплектация ОВЕН ТРМ500

Прибор ТРМ500
Комплект крепежных элементов
Паспорт и гарантийный талон
Руководство по эксплуатации
Методика поверки (по требованию заказчика)
Инструкция по подключению ТРМ500 к сервису OwenCloud (для модификаций с WiFi-модулем)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
