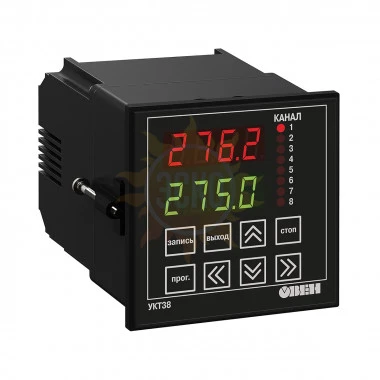

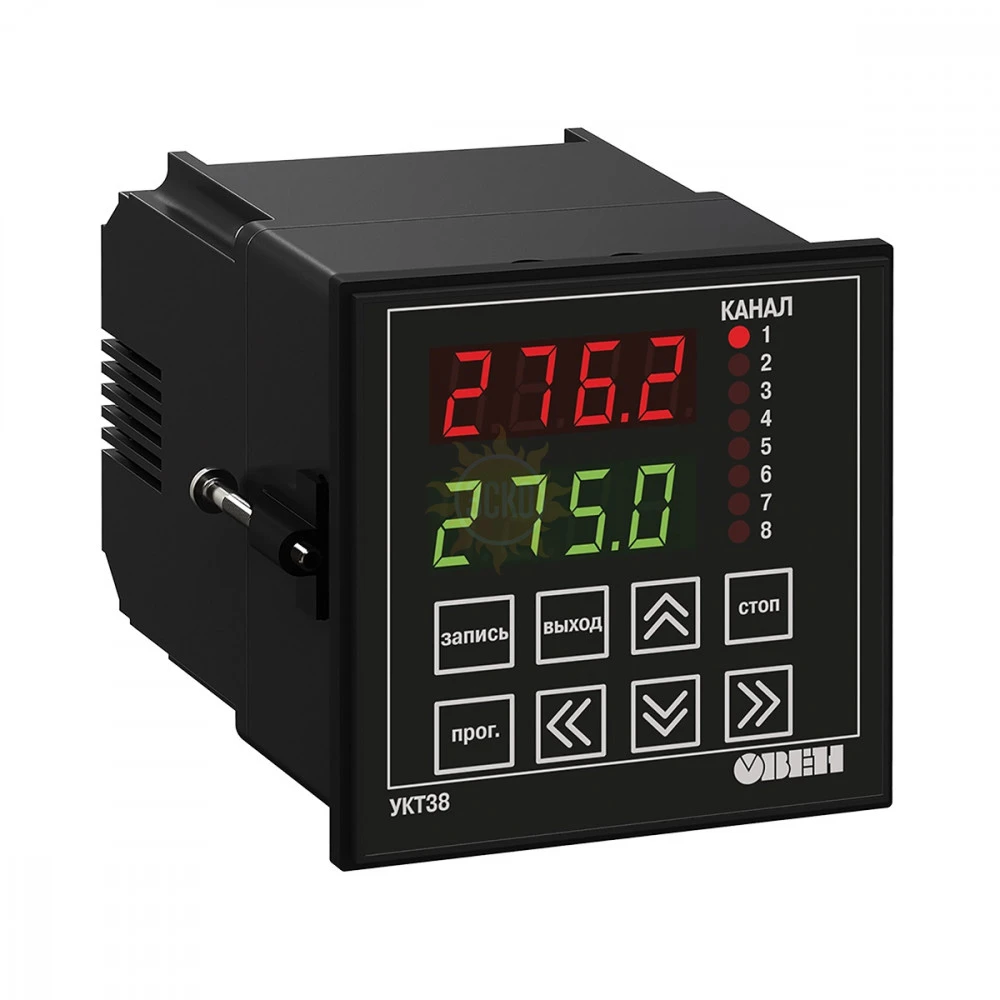

Измеритель-регулятор ОВЕН УКТ38

Поставка прекращена
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500

Описание ОВЕН УКТ38

УКТ38 измеритель 8-канальный с аварийной сигнализацией предназначено для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.

ОВЕН УКТ38 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Функциональные возможности прибора

  • Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
    • Восемь входов для подключения датчиков:
    • термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
    • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
  • датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
  • Подключение к разным входам датчиков разных типов из числа приведенных в списке для одной модификации
  • Сигнализация «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
  • Сигнализация «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
  • Два выходных реле для включения аварийной сигнализации или аварийного отключения установки
  • Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
  • Программирование кнопками на лицевой панели прибора
  • Сохранение заданных параметров при отключении питания

При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138 с встроенным интерфейсом RS-485.

Характеристики ОВЕН УКТ38

УКТ38-Щ4.ТС

3,6 с

УКТ38-Щ4.ТП (ТПП)

2,2 с

УКТ38-Щ4.АТ (АН)

2,1 с

Количество выходных устройств

2

Допустимый ток нагрузки, коммутируемый контактами э/м реле

4 А при 220 В (cos φ > 0,4)

Тип корпуса

щитовой Щ4

Габаритные размеры

96×96×145 мм

Степень защиты корпуса

IP54 со стороны передней панели

Характеристики измерительных датчиков

Код

Тип датчика

Тип входа

Диапазон измерений

Разрешающая способность

00

ТСМ 100М W100=1,426

ТС

-50...+200 °С

0,1 °С

01

TCM 50M W100=1,426

-50...+200 °С

0,1 °С

02

TCП 100П W100=1,385 (Pt100)

-90...+750 °С

0,1 °С

03

ТСП 100П W100=1,391

-90...+750 °С

0,1 °С

07

ТСП 50П W100=1,385

-90...+750 °С

0,1 °С

08

ТСП 50П W100=1,391

-90...+750 °С

0,1 °С

09

TCM 50M W100=1,428

-50...+200 °С

0,1 °С

14

ТСМ 100М W100=1,428

-50...+200 °С

0,1 °С

15

ТСМ гр. 23

-50...+200 °С

0,1 °С

04

ТХК(L)

ТП

-50...+750 °С

0,1 °С

05

ТХА(K)

-50...+1300 °С

1 °С

19

ТНН(N)

-50...+1300 °С

1 °С

20

ТЖК(J)

-50...+900 °С

0,1 °С

17

ТПП(S)

ТПП

0...+1700 °С

1 °С

18

ТПП(R)

0...+1700 °С

1 °С

10

Ток 4…20 мА

АТ

0...100 %

0,1 %

11

Ток 0…20 мА

0...100 %

0,1 %

12

Ток 0…5 мА

0...100 %

0,1 %

13

Напряжение 0…1 В

АН

0...100 %

0,1 %



Входы прибора

УКТ38-Щ4 имеет 8 входов для подключения измерительных датчиков.

Входы прибора ОВЕН УКТ38-Щ4 выполняются в одной из следующих модификаций:

  • ТС для подключения термопреобразователей сопротивления типа ТСМ 50М/100М, ТСП 50П/100П, Pt100;
  • ТП для подключения термопар типа ТХК(L), ТХА(K), ТНН(N) и ТЖК(J);
  • ТПП для подключения термопар ТПП(S) и ТПП(R);
  • АТ для подключения датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА;
  • АН для подключения датчиков с унифицированным сигналом напряжения 0…1 В.

Входы могут быть только однотипными.

Модификация входов прибора выбирается пользователем при заказе.

К разным входам можно подключать датчики разных типов, если эти датчики относятся к одной модификации входов.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН УКТ38-Щ4 осуществляет цифровую фильтрацию входного сигнала от помех.

Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

Сигнализация или двухпозиционное регулирование

Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.

УКТ38-Щ4 имеет 4 типа сигнализации «Авария объекта» (4 типа логики срабатывания двухпозиционного регулятора):

  • о снижении контролируемого параметра ниже заданной границы («прямой гистерезис»);
  • о превышении контролируемым параметром заданной границы («обратный гистерезис»);
  • о входе контролируемого параметра в заданные границы (П-образная логика);
  • о выходе контролируемого параметра за заданные границы (U-образная логика).

Для каждого из 8-ми каналов контроля может быть задан свой тип сигнализации и своя уставка.

Выходные устройства прибора ОВЕН УКТ38-Щ4

В качестве выходных устройств в УКТ38-Щ4 установлены 2 электромагнитных реле.

Реле 1 «Авария объекта» срабатывает при выходе любого из контролируемых параметров за заданные для границы.

Реле 2 «Авария датчика» срабатывает:

  • для термопреобразователей сопротивления – при обрыве или коротком замыкании датчика;
  • для термопары – при обрыве.

Комплектация ОВЕН УКТ38

  1. Прибор УКТ38-Щ4
  2. Руководство по эксплуатации
  3. Паспорт и Гарантийный талон
  4. Комплект крепежных элементов
  5. Методика поверки (по требованию заказчика)

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
