Для ГВС, отопления, вентиляции и котельной ОВЕН ТРМ232М

Поставка прекращена
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500

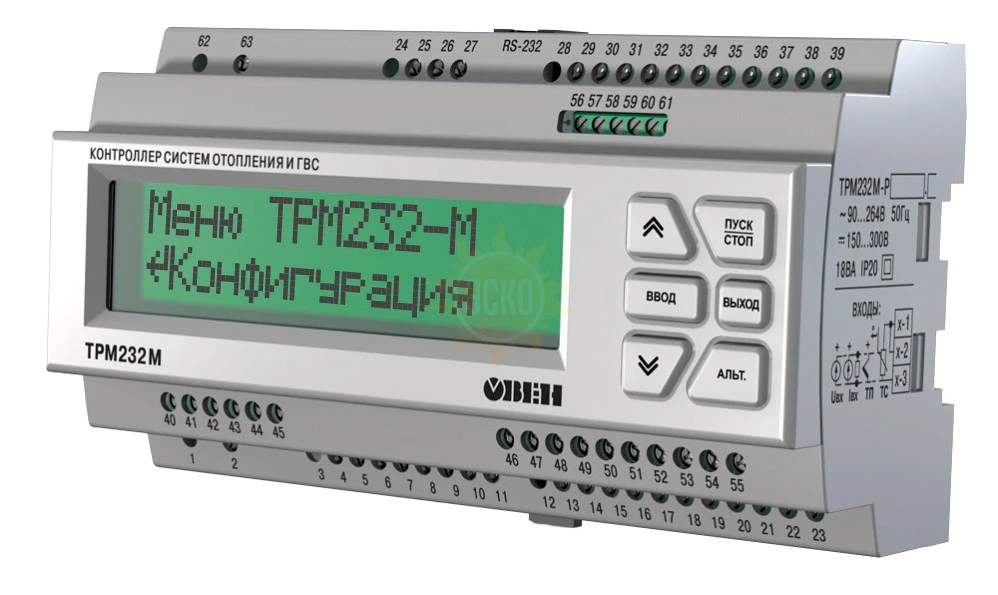

Описание ОВЕН ТРМ232М

ОВЕН ТРМ232М – контроллер для регулирования температуры в системах отопления, ГВС и управления насосными группами. Предназначен для управления ИТП и ЦТП жилых и производственных зданий. В комплекте с датчиками и исполнительными механизмами ОВЕН ТРМ232М обеспечивает контроль и регулирование температуры и давления, управляет циркуляционными насосами контуров, насосами ХВС и контуров подпитки.

Преимущества ОВЕН ТРМ232М

  • В прибор встроены 5 готовых конфигураций под типовые ИТП и ЦТП (пользователю достаточно выбрать свою):
    1. Один контур: Отопление
    2. Один контур: ГВС
    3. Два независимых контура: ГВС + Отопление, без циркуляционных насосов
    4. Два независимых контура: Отопление
    5. Два независимых контура: Отопление + ГВС
  • Полная автоматизация одного контура с помощью одного прибора (без модуля расширения).
  • Управление насосами ХВС.
  • Быстрая конфигурация (настройка) прибора:
    • инструкция для быстрого запуска системы с панели прибора – «Быстрый старт»;

Функциональные возможности ОВЕН ТРМ232М

  • Регулирование отопительного контура по температурному графику.
  • Управление циркуляционными насосами с ротацией и автоматическим вводом резерва (АВР), насосами подпитки и ХВС.
  • Универсальный аналоговый вход.
  • Режим энергосбережения в ночное время и выходные.
  • Контроль по превышению обратной воды.
  • Автоматическая настройка ПИД-регуляторов.
  • Автоматический выбор режимов (нагрев / ночь / летний / обратная / авария датчиков / авария насосов).
  • Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов).
  • Поддержка интерфейсов RS-485 и RS-232 для работы в системе диспетчеризации.
  • Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCII.
  • Быстрая настройка контроллера
    • вручную с панели прибора – по инструкции «Быстрый старт».

Сравнение приборов для управления системами отопления и ГВС

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М

Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232М

 Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М  Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232

Для систем отопления и ГВС с регулирующими клапанами с 3-позиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.

  • Универсальные входы.
  • Управление циркуляционными насосами.
  • Управление клапаном контура подпитки.

Для одноконтурных и двухконтурных систем отопления и ГВС, для управления ИТП и ЦТП.

  • 5 готовых встроенных конфигураций под типовые ИТП и ЦТП.
  • Полная автоматизация одного контура с помощью одного прибора (без модуля расширения).
  • Управление насосами ХВС.
  • Быстрая настройка: «Быстрый старт» (с панели прибора) или программа-конфигуратор (с ПК).

Параметр

Значение

Питание

Напряжение питания

- переменный ток: 90...264 В, 47... 63 Гц

- постоянный ток: 150...300 В

Потребляемая мощность

- переменный ток: не более 18 ВА

- постоянный ток: не более 12 Вт

Параметры встроенного вторичного источника питания

выходное напряжение 24±3 В
ток нагрузки не более 180 мА

Гальваническая изоляция

Есть

Электрическая прочность изоляции

1780 В

Интерфейсы связи

Интерфейс связи

RS-485, RS-232

Режим работы

Slave

Протоколы передачи данных

ОВЕН, Modbus ASCII, Modbus RTU

Скорости передачи данных

RS-485 – 2400...115200 бит/с

RS-232 – 115200 бит/с

Тип используемого кабеля

RS-485 – витая пара

RS-232 – КС1 для связи с ПК

Гальваническая развязка

RS-485 – 1780 В

RS-232 – 300 В

Программирование и обновление встроенного программного обеспечения

Программирование

- программа «Конфигуратор ТРМ232М»

- с лицевой панели прибора

Интерфейс для программирования

RS-232

Интерфейс для обновления встроенного программного обеспечения

DBGU

Элементы человеко­машинного интерфейса и дополнительное оборудование

Тип дисплея

текстовый монохромный ЖКИ с подсветкой

Количество знакомест

2×16 символов

Количество кнопок

6

Дополнительное оборудование

- часы реального времени с автономным питанием

- встроенный источник звукового сигнала

Конструктивное и климатическое исполнение

Тип корпуса

корпус для крепления на DIN-рейку шириной 35 мм

Габаритные размеры прибора

(157×86×58) ±1 мм

Степень защиты корпуса
(со стороны лицевой панели)

IP20

Масса прибора

не более 0,5 кг

Температура окружающего воздуха

-10…+55 °С

Аналоговые входы (AI)

Количество аналоговых входов

8

Типы подключаемых датчиков

- термосопротивления ТСМ/ТСП/ТСН

- термопары ТХК, ТХА

- унифицированные сигналы тока/напряжения/сопротивления

Время опроса входа:

  – температуры ГВС (среднее)

  – остальных входов (среднее)



0,8 с

10,5 с

Предел основной приведенной погрешности

±0,5 %  – для ТП

±0,25 % – для ТС и унифицированных сигналов

Дискретные входы (DI)

Количество дискретных входов

8

Подключаемые входные устройства

- датчики типа «сухой контакт»

- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.)

Максимальная частота входного сигнала

50 Гц

Уровень сигнала «логической единицы» / ток в цепи

15...30 В / 5...10 мА

Уровень сигнала «логического нуля»  / ток в цепи

-3...5 В / не более 1,5 мА

Мин. длительность входного импульса

5 мс

Гальваническая развязка

групповая (по 4 входа)

Электрическая прочность изоляции

1780 В (между группами и другими цепями)

Дискретные и аналоговые выходы (DIAI)

Количество собственных выходов контроллера

6, из них:

  • выходы 1, 2 – дискретные (э/м реле)
  • выходы 3...6 – по заказу:
    – 4 дискретных выхода типа Р (э/м реле)
    – 2 аналоговых выхода (выходы 3, 5) типа У, И (ЦАП 0...10 В, 4...20 мА), при этом выходы 4, 6 не установлены

Типы выходных элементов и их характеристики

см. таблицу «Характеристики выходных элементов»

Гальваническая развязка

есть, индивидуальная

Электрическая прочность изоляции

1780 В

Дополнительные дискретные выходные элементы

8 э/м реле – при подключении модуля МР1



Характеристики подключаемых датчиков

Тип датчика

Диапазон измерений

Дискретность показаний

ТСПPt50, Pt100 (α=0,00385 °С-1)

-200…+750 °С

0,1 °С

ТСП50П, 100П (α=0,00391 °С-1)

-200…+750 °С

ТСМCu50, Cu100 (α=0,00426 °С-1)

-50…+200 °С

ТСМ50М, 100М (α=0,00428 °С-1)

-190…+200 °С

ТСПPt500, Pt1000 (α=0,00385 °С-1)

-200…+650 °С

ТСП500П, 1000П (α=0,00391 °С-1)

-200…+650 °С

ТСН1000Н (α=0,00617 °С-1)

-60…+180 °С

термопара ТХК (L)

-200…+800 °С

термопара ТХА (K)

-200…+1300 °С

ток 0…5 мА

0…100 %

0,1 %

ток 0…20 мA

ток 4…20 мА

напряжение 0…1 В

резистивный 40...900 Ом

резистивный 40...2000 Ом

Характеристики выходных элементов

Обозначение

Тип выходного элемента

Электрические характеристики

Р

электромагнитное реле

4 А при 220 В 50Гц

(cos φ ≥0,4)

У

цифроаналоговый преобразователь

«параметр–напряжение» 0…10 В

питание от встроенного источника 24 В,

сопротивление нагрузки более 2 кОм

Габаритные и установочные размеры

Габаритные и установочные размеры ТРМ232М

Рабочие режимы контроллера

Работа по отопительному графику

Температура в контуре отопления (Тотоп.) поддерживается прибором согласно заданному отопительному графику (режим НАГРЕВ) – см. рис. 1. График задается по точкам (до 5 точек) в зависимости от температуры наружного воздуха (Тнв) либо температуры прямой воды из теплосети (Тпр).

ОВЕН ТРМ232М работа по отопительному графику

Рис. 1. Работа по отопительному графику

Снижение отопительного графика по встроенным часам реального времени

Заданный отопительный график может быть снижен на заданное значение по встроенным часам реального времени в ночное время (Время Ночь) и выходные дни (Выходной 1, Выходной 2) – режим НОЧЬ.

Контроль температуры обратной воды

Температура обратной воды (рис. 2) контролируется по графику (до 5 точек) в зависимости от температуры наружного воздуха (Тнв) либо температуры прямой воды из теплосети (Тпр) с учетом допустимого перегрева (Гист.+) или охлаждения (Гист.­) относительного графика.

Если Тобр.воды > Тобр.по графику + (Гист.+), то прибор подает команды на призакрытие регулирующего клапана (режим ОБРАТНАЯ при работе с ТЭЦ).

Если Тобр.воды < Тобр.по графику + (Гист.-), то прибор подает команды на приоткрытие регулирующего клапана (режим ОБРАТНАЯ при работе с котлом).

Функцию можно отключить.

ОВЕН ТРМ232М контроль температуры обратной воды.

Рис. 2. Контроль температуры обратной воды

Летний режим работы

Прибор переводит систему в летний режим при достижении температурой наружного воздуха Тнв заданной уставки Тзима/лето. В летнем режиме прибор прекращает управление системой отопления, закрывая регулирующий клапан полностью и отключая циркуляционные насосы. Циркуляционные насосы в летний период могут быть включены на заданное время с заданной периодичностью для предупреждения заклинивания.

Управление системой подпитки

При снижении давления Рподпит. в системе ниже заданной уставки прибор подает сигнал на включение насоса подпитки либо открытие отсечного клапана системы подпитки.

Поддержание температуры в контуре ГВС

Температура в контуре ГВС (Тгвс) поддерживается прибором в соответствии с заданной фиксированной уставкой (режим НАГРЕВ).

Снижение уставки ГВС по встроенным часам реального времени

Уставка Тгвс может быть снижена на заданное значение по встроенным часам реального времени в ночное время (Время Ночь) и выходные дни (Выходной 1, Выходной 2).

Управление насосами

Циркуляционные насосы включаются попеременно. Переключение насосов осуществляется с заданной паузой (для защиты от гидроударов). В случае выхода работающего насоса из строя (сигнал от датчика Р) этот насос выключается, а в работу включается находящийся в резерве насос.

Управление циркуляционными насосами и насосами ХВС (отопление и ГВС)

Циркуляционные насосы и насосы ХВС включаются попеременно. Переключение насосов осуществляется с заданной паузой (для защиты от гидроударов). В случае выхода работающего насоса из строя (сигнал от датчика Р1 (Р2, Р4)) этот насос выключается, а в работу включается находящийся в резерве насос.

Авария датчиков температуры

При аварии одного или нескольких основных датчиков температуры (Тотоп., Тобр., Тнв) прибор переводит клапан в заданное пользователем безопасное положение (от 0 до 100 %) до устранения аварии.

Автонастройка

Для автоматического подбора оптимальных коэффициентов ПИД­регулятора (для максимально точного поддержания Тотоп. в контуре) в прибор заложен режим Автонастройки (АНР).

Режим пуско-наладки

Режим настройки и диагностики системы ОСТАНОВ. В данном режиме имеется возможность вносить любые изменения в значения параметров прибора, вручную управлять положением клапана.

ПО, примеры и инструкции

Работа с прибором: кнопки

Работа с прибором ТРМ232М

Кнопки

Рабочие экраны

Меню

Кнопки ТРМ232М

Перемещение между экранами контура

Переход между группами параметров и параметрами

Кнопки ТРМ232М

Длительное нажатие (2 – 3 сек) – запуск или остановка контура



Кнопки ТРМ232М



- Вход в меню

- Вход в группу параметров

- Вход в редактирование параметра

- Запись нового значения параметра (2 сек)

Кнопки ТРМ232М

Выход из режима ручного управления положением клапана

- Выход из меню

- Выход из группы параметров

- Выход из редактирования параметра

Кнопки ТРМ232М

С экрана «КЗР» вход в режим ручного управления клапаном

_

Кнопки ТРМ232М

Переход между экранами Контура1 и экранами Контура2

Кнопки ТРМ232М

С экрана «Насос» переключение между насосами

В меню параметра:

- перемещение между разрядами

- перемещение между вложенными значениями параметра



Кнопки ТРМ232М



Кнопки ТРМ232М

Вход в меню отладки:

- перезагрузка

- сброс EEPROM (сброс на заводские параметры)



Работа с прибором: рабочие экраны

Рабочие экраны ТРМ232М

FAQ

Отсутствие обязательного датчика в системе

Обязательными считаются следующие датчики:

№ входа прибора

Назначение входа

Примечание

1

Измерение температуры наружного воздуха

Для любого типа систем

3

Измерение Т обратной воды первого контура

При работе с первым контуром одноконтурной либо двухконтурной системы

4

Измерение Т теплоносителя первого контура

5

Измерение Т обратной воды второго контура

При работе со вторым контуром двухконтурной системы

6

Измерение Т теплоносителя второго контура

При отсутствии обязательного датчика необходимо:

  • (в режиме Останов обоих контуров) установить перемычку на клеммы Вход х-2 и Вход х-3 соответствующего входа (х);
  • в меню прибора Конфигурация/Аналоговые входы – для соответствующего входа «Тип датчика х» выбрать тип датчика «ТХК»;
  • если речь о датчике Тобр.воды, то в меню прибора Контур 1 либо Контур 2 задать параметру «Конт.обратки» значение «Выключено».<

Если необходимо точно по графику поддерживать Т обратной воды, а Т теплоносителя не важна (датчика нет)

  • подключите датчик Тобр.воды соответствующего контура на вход Т контура (вход 4 либо 6);
  • на вход 3 либо 5 установите перемычку и т.д. – см.п.1 (выше), отключите в меню «Конт.обратки».

Если сначала использовался Контур 2, но далее необходимости в нем нет, то следует соблюдать последовательность действий

  • переведите Контур 2 в режим «Останов» (зажав кнопку «пуск/стоп»);
  • перейдите на рабочие экраны Контура 1 (комбинация кнопок «альт» + «выход»);
  • в меню прибора Контур 2 задайте параметру «Исп.контур2» значение «нет».

Масштабирование сигнала 4…20 мА для датчиков давления и температуры: при работе с датчиками с унифицированными сигналами необходимо произвести масштабирование сигнала, для того чтобы на рабочие экраны прибора выводились показания в единицах измерения (МПа, атм., С и т.п.), а не в 0…100 %

Для этого необходимо:

  • в режиме Останов контуров задать соответствующий код типа датчика в меню Конфигурация/Аналоговые входы/Тип датчика х – 4…20 мА;
  • в меню Общее/Сдв.Накл.Ан.Вх /Сдв.Накл.Вход х задать значение сдвига и наклона;
  • переход между координатами Х и Y с помощью комбинации кнопок «альт» + «стрелка вверх» и «альт» + «стрелка вниз».

Значение коэффициентов «Сдвиг» и «Наклон» вычисляются по следующей формуле:

, где

k – наклон соответствующего датчика, расчетное значение;

b – сдвиг соответствующего датчика, расчетное значение;

y max – желаемое значение верхнего диапазона измерения после масштабирования;

y min  – желаемое значение нижнего диапазона измерения после масштабирования;

max = 100 (измеренное прибором  значение, соответствующее максимальному входному сигналу = 100 %);

min  = 0 (измеренное прибором значение, соответствующее минимальному входному сигналу = 0 %).

Например, для масштабирования сигнала от датчика температуры с унифицированным сигналом 4…20 мА в диапазоне -50…+150 С получаем:

Наклон = (150 – (-50))/(100 – 0) = 200/100 = 2

Сдвиг = 150 – 2×100 = -50

Прибор находится в постоянном цикле перезагрузок

Перегружен встроенный источник питания 24 В (клеммы 62, 63). Отключите излишнюю нагрузку от него.

Не происходит загрузка прибора – на экране сохраняется индикация символа «Э»

Данная индикация говорит о том, что программа-прошивка из прибора стерта. Восстановить программу можно в ближайшем сервисном центре либо самостоятельно на объекте.

Не замыкайте клеммы 56…61 (порт DBGU) – это сервисный порт. При замыкании клемм произойдет стирание программы прибора.

На рабочих экранах прибора вместо измеренных температур отображаются «0.0», при этом типы датчиков настроены и в меню Конфигурация / Аналоговые входы / Вход х – показания есть

Необходима перезагрузка прибора. Нажмите комбинацию кнопок «альт» + «выход» + «ввод». В открывшемся меню отладки выберите строку «сброс EEPROM», нажмите «ввод».

Работа с параметром «Текущее время»

При запросе текущего времени с прибора по протоколу Modbus ответ будет получен в виде количества секунд с 01.01.2000.

Комплектация ОВЕН ТРМ232М

  1. Прибор ОВЕН ТРМ232M
  2. Паспорт и руководство по эксплуатации
  3. Гарантийный талон
Отзывы ОВЕН ТРМ232М

Пока нет отзывов.

Обсуждение ОВЕН ТРМ232М

Пока нет обсуждений.

Поставка прекращена
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Нашли опечатку?
Нажмите Ctrl + Enter
Спасибо!
Телефон в москве
Бесплатный звонок
Центральный офис в москве
РАБОТАЕМ В БУДНИ С 9 ДО 18
