ПР200 программируемое реле с дисплеем
распечатать
Описание ОВЕН ПР200

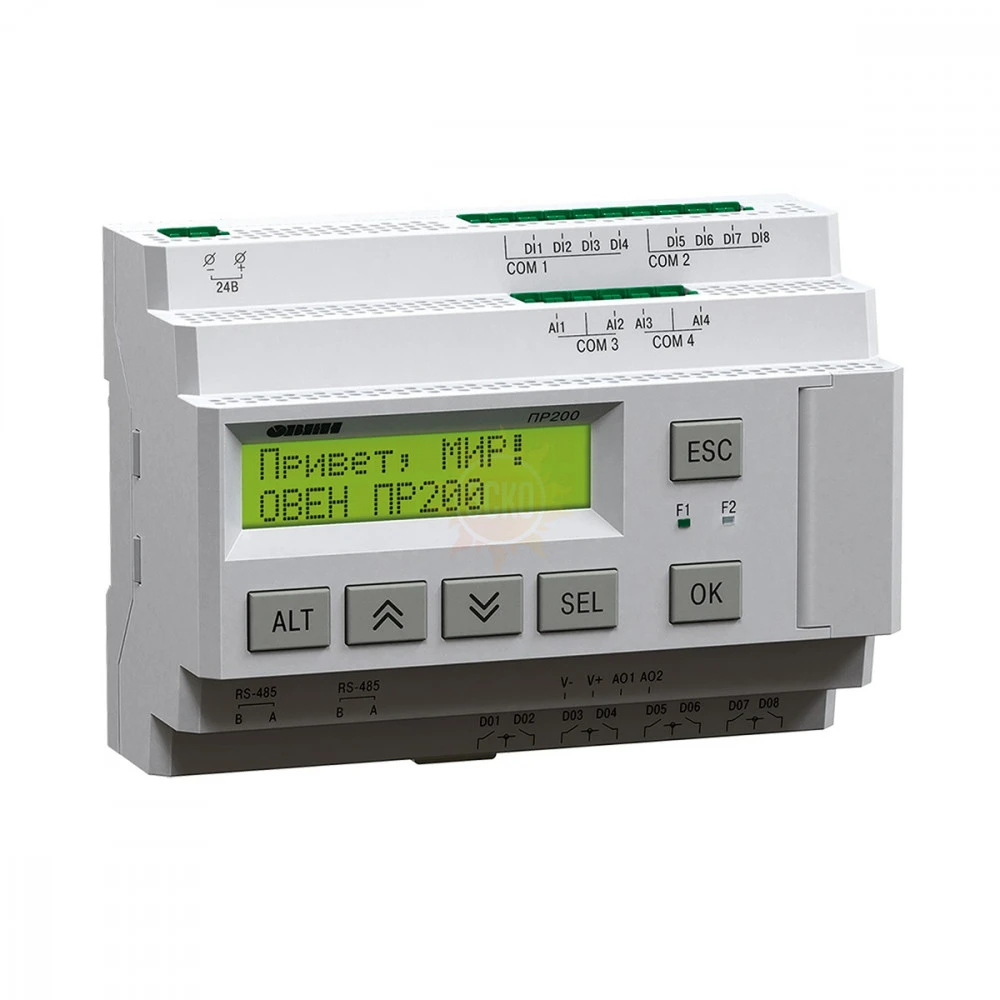

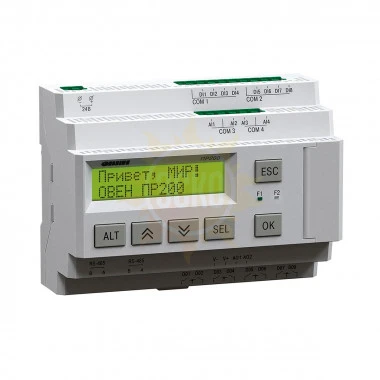

ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатне модулей расширения ПРМ. ДЗагрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).
Области применения
 |
 |
| Водоподготовка | Водоочистка |
 |
 |
| Вентиляция | Отопление |
Особенности прибора
Подключаемое оборудование:
- 4 аналоговых входа 4…20 мА, 0…10 В, 0…4 кОм. Могут работать в режиме дискретного входа.
- 2 аналоговых выхода: 4…20 мА или 0…10 В
- Дискретные выходы: э/м реле или транзисторные ключи.
Коммуникационные возможности:
Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Автоматный корпус.
- Ширина корпуса 7 «автоматов» (7 DIN).
- Съемные клеммники – для удобства монтажа.
Возможности символьного индикатора ПР200
- Видимая область символьного индикатора: 2 строки по 16 символов.
- Поддержка кириллицы и латиницы.
- Возможность корректировки параметров программы пользователя и параметров прибора.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Подключение модулей расширения ПРМ (до 2 штук).
- Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
- USB-порт – для программирования (miniUSB-входит в комплект).
Характеристики ОВЕН ПР200
|
Наименование |
ПР200-230 |
ПР200-24 |
|
Программирование |
||
|
Среда программирования |
OwenLogic |
|
|
Объем Retain-памяти |
1016 байт |
|
|
Стек |
динамический |
|
|
Объем памяти сетевых переменных (режим slave) |
128 байт |
|
|
Память ПЗУ |
128 кбайт |
|
|
Память ОЗУ |
32 кбайт |
|
|
Интерфейс программирования |
miniUSB |
|
|
Общие сведения |
||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное 24 В) |
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
|
|
Часы реального времени |
есть |
|
|
Модули расширения ПРМ |
да, до 2 шт. |
|
|
Встроенный источник питания |
есть (в зависимости от модификации) |
нет |
|
Дискретные входы |
||
|
Количество |
8 |
|
|
Тип |
Дискретный фазовый (ДФ) |
- |
|
Подключаемые датчики |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) |
|
|
Номинальное напряжение питания |
~230 В |
- |
|
Гальваническая развязка |
групповая по 4 входа (1-4, 5-8) |
- |
|
Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
- |
|
Тип |
Дискретный (Д) |
|
|
Подключаемые датчики |
коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором |
|
|
Номинальное напряжение питания |
=24 В |
|
|
Гальваническая развязка |
групповая по 4 входа (1-4, 5-8) |
|
|
Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
|
|
Аналоговые входы |
||
|
Количество |
до 4 |
|
|
Тип измеряемых сигналов |
0…10 В, 4…20 мА, 0…4 кОм |
|
|
Период обновления значений всех каналов, не более |
10 мс |
|
|
Работа в дискретном режиме |
да |
|
|
Гальваническая развязка |
отсутствует |
|
|
Дискретные выходы |
||
|
Количество |
до 12 |
|
|
Тип |
релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) |
|
|
Допустимый ток нагрузки, не более |
||
|
Релейные (Р): |
5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока |
|
|
Транзиторные (К): |
0,2 А при напряжении не более 60 В постоянного тока |
|
|
Гальваническая развязка |
групповая по 2 выхода |
групповая по 4 выхода |
|
Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
2830 В |
|
Аналоговые выходы |
||
|
Количество |
до 2 |
|
|
Тип аналогового выхода |
4...20 мА (И) или 0...10 В (У) – выбирается при заказе |
|
|
Разрядность ЦАП |
12 бит |
|
|
Гальваническая развязка |
выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В |
|
|
Коммуникационные возможности |
||
|
Интерфейс RS-485 (до 2 шт. – выбирается при заказе) |
||
|
Протокол связи |
Modbus RTU/ASCII |
|
|
Режим работы |
Master/Slave |
|
|
Индикация и управление |
||
|
Тип дисплея |
текстовый монохромный ЖКИ с подсветкой, 2×16 символов |
|
|
Поддерживаемые языки |
русский, английский |
|
|
Количество механических кнопок |
6 |
|
Комплектация ОВЕН ПР200
|
Наименование |
Количество |
|
Прибор ПР200 |
1 шт. |
|
Краткое руководство по эксплуатации |
1 экз. |
|
Паспорт и гарантийный талон |
1 экз. |
|
Комплект клеммных соединителей |
1 экз. |
|
Кабель miniUSB |
1 шт. |
