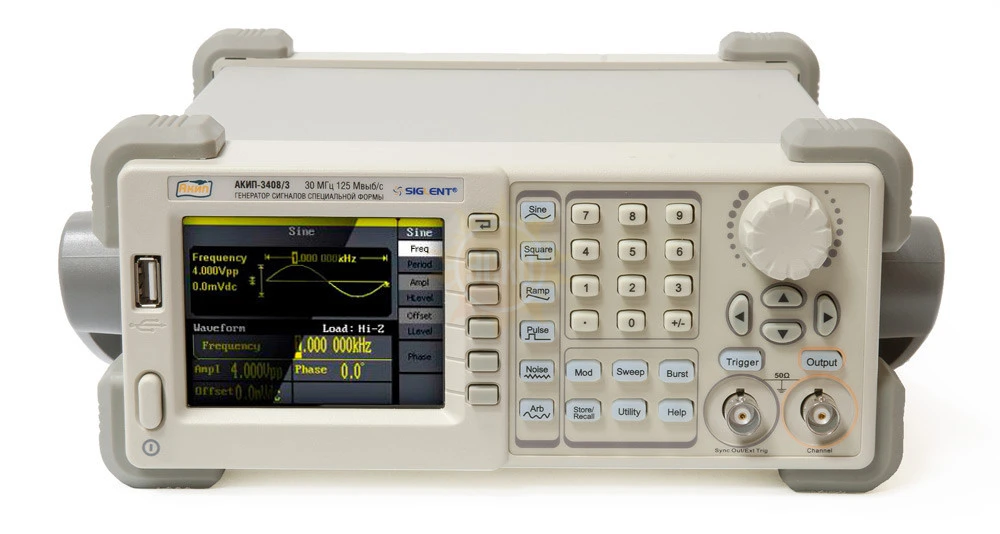

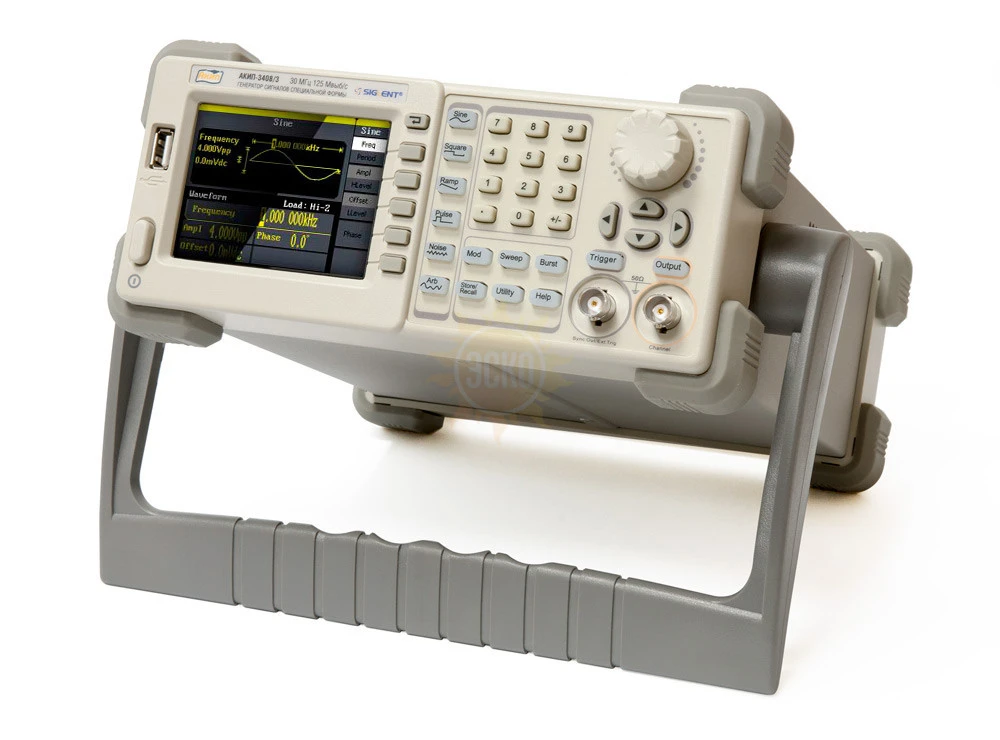

АКИП-3408/1 — генератор сигналов специальной формы

распечатать описание в PDF

Артикул: 0034157

АКИП-3408/1 — генератор сигналов специальной формы

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

5 МГц

Виды модуляции

АМн, ЧМн, ШИМ, АМ, ЧМ, ФМ, DSB-AM

ГКЧ

да

Интерфейс

USB, опция – GPIB

22 113 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 3 года

Госреестр 66780-17
до 27.02.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности генератора сигналов специальной формы АКИП-3408/1

1 канал
Диапазон частот (синус): 1 мкГц – 5 МГц; для прямоугольного сигнала до 5 МГц
Разрешение по частоте 1 мкГц
Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 кБ
Использование прямого цифрового синтеза (DDS)
Внутренний опорный генератор: ±1*10^-4 (опция: ±2×10^-7)
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
Режим формирования сигнала произвольной формы до 5 МГц (46 форм)
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0º - 360º
Синхронизация (вход и выход)
Интерфейс USB (ДУ, программирование), опция USB-GPIB адаптер
ПО для формирования сигналов СПФ (EasyWave)
Цветной графический дисплей (диаг. 8,9 см, 320х240)
Опция 100: термостатированный опорный генератор (стабильность: ±2×10^-7)

Характеристики АКИП 3408/1

Параметр	Значение
Выходные параметры (КАН1/ КАН2)
Частотный диапазон (для синуса)	1 мкГц – 5 МГц
Разрешение	1 мкГц
Погрешность установки частоты	±1*10^-4 (опция: ±2×10^-7)
Выходной уровень (50 Ом)	2 мВ - 10 Впик-пик (≤ 10 МГц) 2 мВ - 5 Впик-пик ( 10 МГц)>
Выходное сопротивление	50 Ом
Синусоида
Погрешность установки уровня на 1 кГц	± (0,01×А + 2 мВ), при А<1 В ± (0,01×А + 10 мВ), при А≥1 В где А - установленное значение амплитуды (размах), мВ
Фазовый шум	-108 дБн/Гц при отстройке 10 кГц
КНИ (коэфф. нелин. искажений)	< 0,2 % (до 20 кГц, 1 Впик-пик)
Коэффициент гармоник	< -60 дБн от 0 до 1 МГц, <-55 дБн свыше 1 МГц до 10 МГц, < -50 дБн свыше 10 МГц до 30 МГц
Постоянное смещение
Диапазон	±4,999 В
Погрешность установки	±(0,01×С + 5 мВ) при С<1 В ±(0,05×С + 5 мВ) при С≥1 В где С – величина смещения, мВ
Прямоугольник
Частотный диапазон	1 мкГц – 5 МГц
Время нарастания/спада	< 24 нс
Выброс	< 5%
Перестраиваемая скважность	20 – 80 %
Погрешность установки скважности	±1 % + 20 нс (для скважности 50 %)
Джиттер	500 пс + 0,001% от периода
Пила, треугольник
Диапазон частот	1 мкГц – 300 кГц
Нелинейность	<0,1%
Симметрия	0 – 100,0%
Импульс
Диапазон частот	500 мкГц – 5 МГц
Длительность импульса	От 48 нс (разрешение 1 нс)
Время нарастания/спада	20 нс – 1600 с
Диапазон изменения скважности	0,1% - 99,9%
Выброс	< 5%
Джиттер	500 пс + 0,001% от периода
Белый шум
Полоса частот (белый шум)	5 МГц (- 3 дБ)
Произвольная форма (СПФ)
Диапазон частот	1 мкГц – 5 МГц
Длина памяти	16 тысяч точек
Разрешение ЦАП	14 бит
Частота дискретизации	125 МГц
Мин. время нарастания/спада	8 нс
Джиттер	8 нс
Память	10 форм сигналов (энергонезависимая)
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, СПФ, импульс
Виды запуска	По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу)
Нач./конеч. фаза	0° - +360°
Период повторения	1 мкс – 500 с
Источник строб-импульса	Внешний
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Синус, прямоугольник, пила, СПФ
Модулирующее колебание (внутреннее)	Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц)
Коэффициент АМ	0 - 120 % (АМ)
Девиация частоты	0 – 0,5*полоса пропускания, разрешение 1 мГц
ФМ
Формы несущей	Синус, прямоугольник, пила, СПФ
Модулирующее колебание (внутреннее)	Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц)
Диапазон установки девиации фазы	0º - 360,0º, разрешение 0,1º
ЧМН, АМН
Формы несущей	Синус, прямоугольник, пила, СПФ
Модулирующее колебание (внутреннее)	Прямоугольник (скважность 50 %, 2 мГц – 50 кГц)
ШИМ
Диапазон частот	500 мкГц – 20 кГц
Модулирующее колебание (внутреннее)	Синус, прямоугольник, пила, СПФ
ГКЧ
Формы несущей	Синус, прямоугольник, пила, СПФ
Время качания	1 мс - 500 с
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной

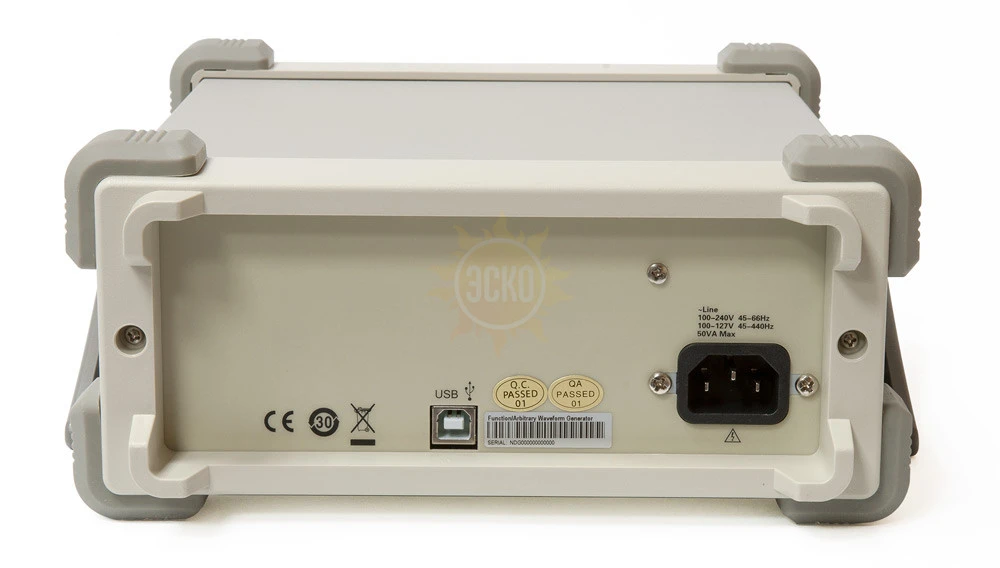

Параметры дополнительных входов/выходов
Вход внешней синхронизации	Входной уровень: TTL; длительность импульса: > 100 нс; входное сопротивление: > 5 кОм
Выход SYNC	Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц
Общие данные
ЖК-дисплей	Цветной графический, диагональ 8,9 см, разрешение: 320х240
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	105 × 229 × 281 мм
Масса	2,6 кг

Комплектация АКИП-3408/1

№	Наименование	Количество
1.	Генератор сигналов специальной формы АКИП-3408/1	1
2.	Сетевой шнур	1
3.	Руководство по эксплуатации	1
4.	USB кабель	1
