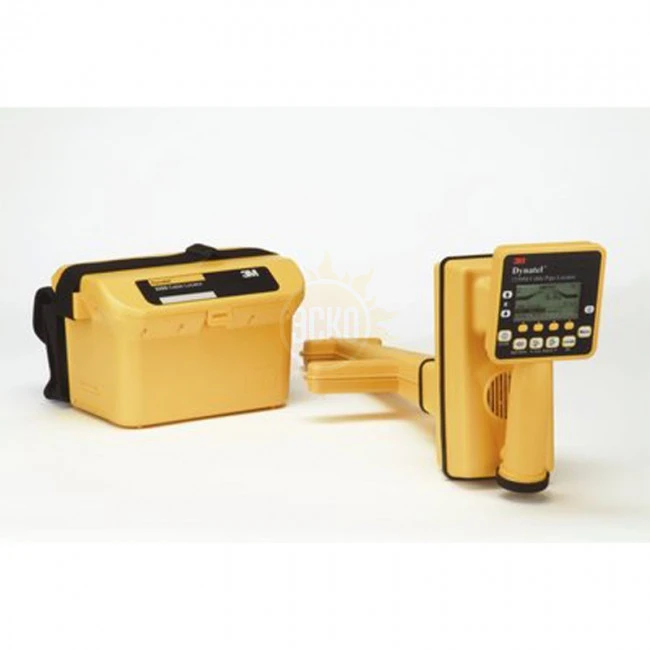

Трассоискатель 3M Dynatel 2250М-EC5W/RT

Артикул: 7000031648

Современное высокоточное профессиональное оборудование для поиска всех типов металлических подземных коммуникаций.

506 574
с НДС
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  18 месяцев
Госреестр 38084-08
ТД «ЭСКО» официальный дистрибьютор 3M в России
100% белая официальная поставка техники

Описание 3M Dynatel 2250М-EC5W/RT

  • Уверенная идентификация любого типа инженерной коммуникации – как металлической, так и неметаллической (ВОЛС или полимерный трубопровод).
  • Высокая точность локализации (отклонения в пределах 10-20 см).
  • Отсутствие помех в процессе маркеропоиска от металлических объектов в грунте (включая металлическую жилу самого кабеля) за счет специально подобранной резонансной частоты маркера.
  • Оптимальная температура для нанесения покрытия в полевых условиях (-10 °C/14 °F до 35 °C/95 °F).
  • Уверенная идентификация любого типа инженерной коммуникации – как металлической, так и неметаллической (ВОЛС или полимерный трубопровод).
  • Высокая точность локализации (отклонения в пределах 10-20 см).
  • Отсутствие помех в процессе маркеропоиска от металлических объектов в грунте (включая металлическую жилу самого кабеля) за счет специально подобранной резонансной частоты маркера.
  • Оптимальная температура для нанесения покрытия в полевых условиях (-10 °C/14 °F до 35 °C/95 °F).

Современное высокоточное профессиональное оборудование для поиска всех типов металлических подземных коммуникаций.

Трасопоисковое оборудование Dynatel серии 2200М построено на основе мультиантенной конструкции (всего в приборе установлено 6 антенн). За счет этого достигается высокая точность измерений прибора, а также возможность работы в режиме Направленного пика, позволяющего оператору определить по визуальным обозначениям на дисплее прибора (уровень сигнала в дБ + направляющие стрелки), с какой стороны и насколько далеко от коммуникации он находится в настоящий момент.).

Всего доступно 4 режима поиска: направленный пик, направленный нуль, специальный пик и индукционный пик. Они позволяют решать основные задачи, возникающие при эксплуатации подземных инженерных сетей: осуществлять трассировку металлического трубопровода или кабеля на глубине до 9 м в режиме непосредственного подключения, с помощью индукционных клещей, индуктивным методом, а также в пассивном режиме без генератора; определять глубину залегания трубопровода нажатием одной кнопки; измерять сигнальный ток в кабеле или трубе.

Трассоискатели серии 2200М обладают одним из самых широких наборов активных частот (577 Гц, 8 кГц, 33 кГц, 133 кГц) + 4 настраиваемых пользователем частоты от 0 до 999 Гц и самым широким набором частот для поиска в пассивном режиме (50 / 100 Гц + 5-я и 9-я гармоники, частота кабельного ТВ 31,5 кГц, радиочастоты 15-30 кГц). Это позволяет производить точную и надежную локализацию инженерных сетей в самых сложных условиях путем подбора наиболее оптимальной частоты трассопоиска (в частности, в городе, когда в непосредственной близости проходит множество металлических инженерных коммуникаций - кабели связи, силовые кабели, трубы тепло- водо- и газоснабжения).

Генераторы, идущие в комплекте с современным оборудованием Dynatel серии 2200М, позволяют производить непрерывную трассировку металлической коммуникации на расстояние вплоть до нескольких десятков км (для ситуации прямого гальванического подключения генератора к клеммному щитку КИП либо непосредственно к коммуникации через пункты сервисного доступа, при применении генератора мощностью 12 Вт).

Технические характеристики

Приемник
Режим работы непосредственный пиковый
непосредственный нуль
специальный пиковый
Активные частоты 577 Гц
8 кГц
33 кГц
133 кГц
Пассивные частоты 3,5 кГц (CATV - кабельное телевидение)
9÷30 кГц (LF)
Промышленные частоты 50 Гц (5-я и 9-я гармоники)
60 Гц (5-я и 9-я гармоники)
100/120 Гц (выпрямленное значение переменного тока)
Внешние частоты 273 Гц
333 Гц
340 Гц
393 Гц
400 Гц
460 Гц
512 Гц
560 Гц
Частоты, задаваемые пользователем четыре, в диапазоне 50~999 Гц
Дисплей жидкокристаллический
Регулировка усиления ручная и автоматическая
Питание алкалиновые батареи типа АА (8 шт)
Продолжительность работы от батареи
30 часов (среднее значение)
Точность определения глубины залегания
±2 % ± 5 см для глубины 0-1,5 м
±6 % ± 5 см для глубины 1,5-3 м
±10 % ± 5 см для глубины 3-4,5 м
Глубина обнаружения 0-924 см
Габаритные размеры 26,7 x 26,1 x 76,2 см
Вес 2,3 кг
Температура эксплуатации -20°C ... +50°C
Температура хранения -20°C ... +70°C
Уровень пыле-влагозащищенности IP 54
Генератор
Режим поиска трассы 577 Гц
8 кГц
33 кГц
133 кГц
Режим поиска повреждения 10/20 Гц – поиск повреждения
577 Гц/33 кГц – поиск трассы
Тональный режим 577 Гц и 33 кГц, модуляция частотой 8 Гц
Индукционный режим 577 Гц и 33 кГц
Выходная мощность 5 Вт
Питание алкалиновые батареи типа С (LR14) (6 шт)
внешний источник питания 9–18 В
Продолжительность работы от батареи
50 часов (нормальный уровень мощности передачи)
10 часов (высокий уровень мощности передачи)
Габаритные размеры 17,2 x 28,6 x 19,7 см
Вес 2,4 кг

Характеристики 3M Dynatel 2250М-EC5W/RT

Технические характеристики 3M Dynatel 2250М-EC5W/RT
Номинальное напряжение В 5 Вт
Источник эл. питания алкалиновые батареи типа С (LR14) (6 шт) внешний источник питания 9–18 В
Рабочая t°C -20 +50
Температура хранения °C -20 +70
Размеры мм 172 x 286 x 197
Вес кг 2.4

Комплектация 3M Dynatel 2250М-EC5W/RT

1. приемник 2250M
2. генератор 5 Вт
3. стержень заземления
4. комплект Locator Coupler
5. индукционные клещи Dyna-Coupler (размер 3)
6. кабель подключения индукционных клещей
7. чехол для клещей
8. кабель гальванического подключения с малыми зажимами
9. кабель для зарядки от автомобильного прикуривателя
10. сумка для переноски
11. инструкция по эксплуатации
