В условиях роста нагрузок на электрические сети и старения инфраструктуры вопросы надежности и безопасности становятся приоритетными. Одним из наиболее уязвимых элементов энергосистем являются силовые кабели, особенно их изоляционный слой. Его повреждение может привести к аварии, длительному простою и значительным финансовым потерям.
Почему важна диагностика изоляции?
Изоляция силовых кабелей подвергается воздействию:
- термического старения,
- электрохимических процессов,
- механических повреждений,
- проникновения влаги,
- образования воздушных полостей.
Эти факторы снижают диэлектрическую прочность и увеличивают риск внезапного выхода из строя кабельной линии. Современные методы диагностики изоляции позволяют выявлять дефекты на ранних стадиях, прогнозировать остаточный ресурс кабеля и принимать обоснованные решения по его обслуживанию или замене.
Традиционные способы, такие как измерение сопротивления изоляции мегаомметром или испытания повышенным напряжением, остаются актуальными как часть комплексной диагностики. Однако они не способны обеспечить высокую точность и чувствительность к начальным стадиям деградации изоляции. Поэтому всё большее число компаний переходит к более эффективным технологиям.
Современные методы диагностики изоляции кабелей
Анализ частичных разрядов (PD – Partial Discharge)
Частичные разряды — это локализованные электрические разряды, возникающие в зонах ослабления изоляции. Они служат первым сигналом о начале ее деградации.
Метод позволяет:
- выявлять микроскопические дефекты,
- локализовать повреждения по длине кабеля,
- проводить диагностику без отключения линии.

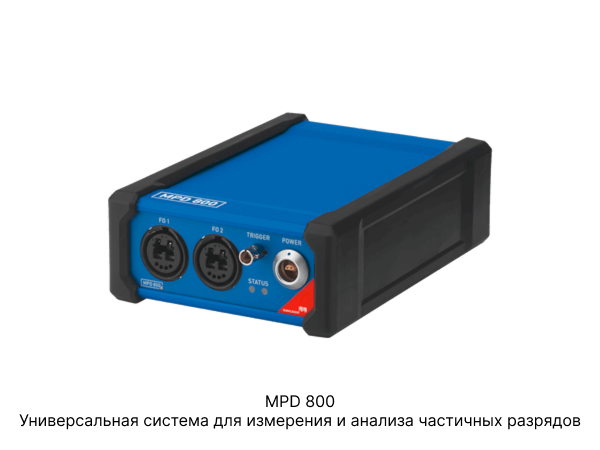

Одним из лидеров в этой области является оборудование OMICRON MPD 800 , которое обеспечивает высокую точность анализа и совместимость с различными типами кабелей.
Частотно-зависимая спектроскопия (FDS)

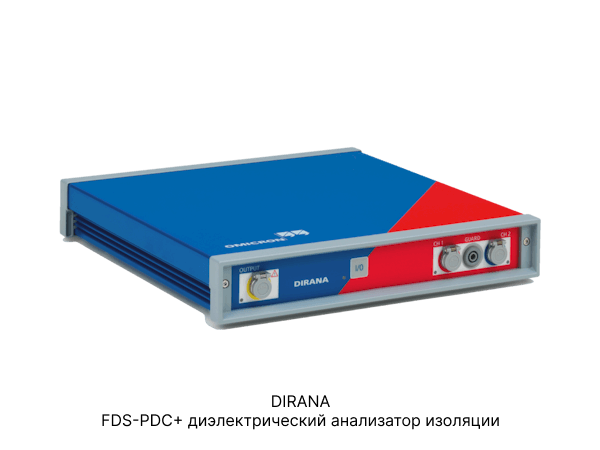

Технология FDS (Frequency Domain Spectroscopy) реализована в анализаторах DIRANA и других устройствах, предназначенных для диагностики кабельных линий среднего и высокого напряжения. Метод позволяет определить степень увлажненности и уровень старения изоляции, что критически важно для бумажно-пропитанной и XLPE-изоляции.
Преимущество FDS заключается в возможности проведения диагностики без демонтажа кабеля и получения данных, которые можно сравнивать с заводскими параметрами. Это делает его незаменимым при оценке остаточного ресурса кабельных систем
Испытания на очень низкой частоте (VLF)
Метод VLF (Very Low Frequency) используется при проверке полиэтиленовой изоляции, особенно после ремонта или монтажа новых участков. Он предполагает подачу переменного напряжения на частоте 0.1 Гц, что снижает необходимую мощность оборудования и минимизирует риск повреждения кабеля во время испытаний.
Интеграция решений в практику
На сегодняшний день доступны системы, объединяющие несколько методов диагностики в одном устройстве. Например, DIRANA сочетает FDS и tanδ-анализ, а MPD 800 работает с данными частичных разрядов. Такие решения обеспечивают всестороннюю оценку состояния кабельных линий и повышают достоверность получаемых результатов.
Выбор метода диагностики зависит от типа кабеля, условий эксплуатации и целей исследования. На практике рекомендуется использовать комплексный подход , который позволяет выявлять скрытые дефекты и минимизировать риск ошибочной интерпретации данных.
Практическое применение
Современные методы диагностики находят широкое применение:
- при вводе новых кабельных линий в эксплуатацию,
- при плановом обслуживании действующих сетей,
- после ремонтных работ или аварий,
- для оценки состояния стареющих кабельных систем.

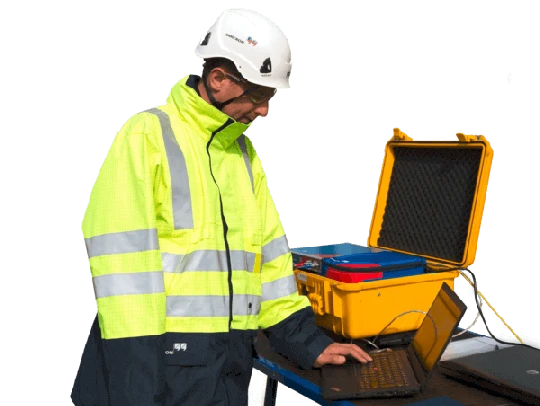

Например, в одной из региональных сетевых организаций была проведена диагностика кабельной линии 35 кВ с использованием DIRANA. В результате был выявлен участок с повышенной влажностью изоляции. Было принято решение о его замене, что позволило избежать возможного повреждения и перебоев в электроснабжении.
Перспективы развития
С развитием цифровизации и автоматизации энергетических систем наблюдается тенденция к внедрению систем онлайн-мониторинга и предиктивного обслуживания . Такие технологии позволяют собирать данные в режиме реального времени и заранее выявлять участки с высоким риском отказа.
Будущее за:
- мобильными диагностическими комплексами,
- системами удаленного сбора данных,
- интеграцией с ERP- и АСУ ТП-системами,
- облачными платформами хранения и анализа результатов диагностики.
Современные методы диагностики изоляции силовых кабелей — это не просто инструменты для выявления повреждений. Это стратегический подход к управлению активами, направленный на повышение надежности, снижение аварийности и продление срока службы кабельных линий.
Оборудование таких брендов, как OMICRON Energy, Megger, Doble Engineering, активно применяется в России и странах СНГ. Оно соответствует международным стандартам IEC и IEEE и может быть адаптировано под требования российских нормативов, таких как ПУЭ и ГОСТ.
Если вы ищете:
- надежные решения для диагностики изоляции,
- информацию о том, как выбрать оборудование для лаборатории ,
- рекомендации по участии в тендерах на zakupki.gov.ru ,
— мы можем помочь вам подобрать нужное оборудование, подготовить техническое задание и документы для госзакупок.
