Назначение электроизмерительных цифровых клещей КТ-1000А

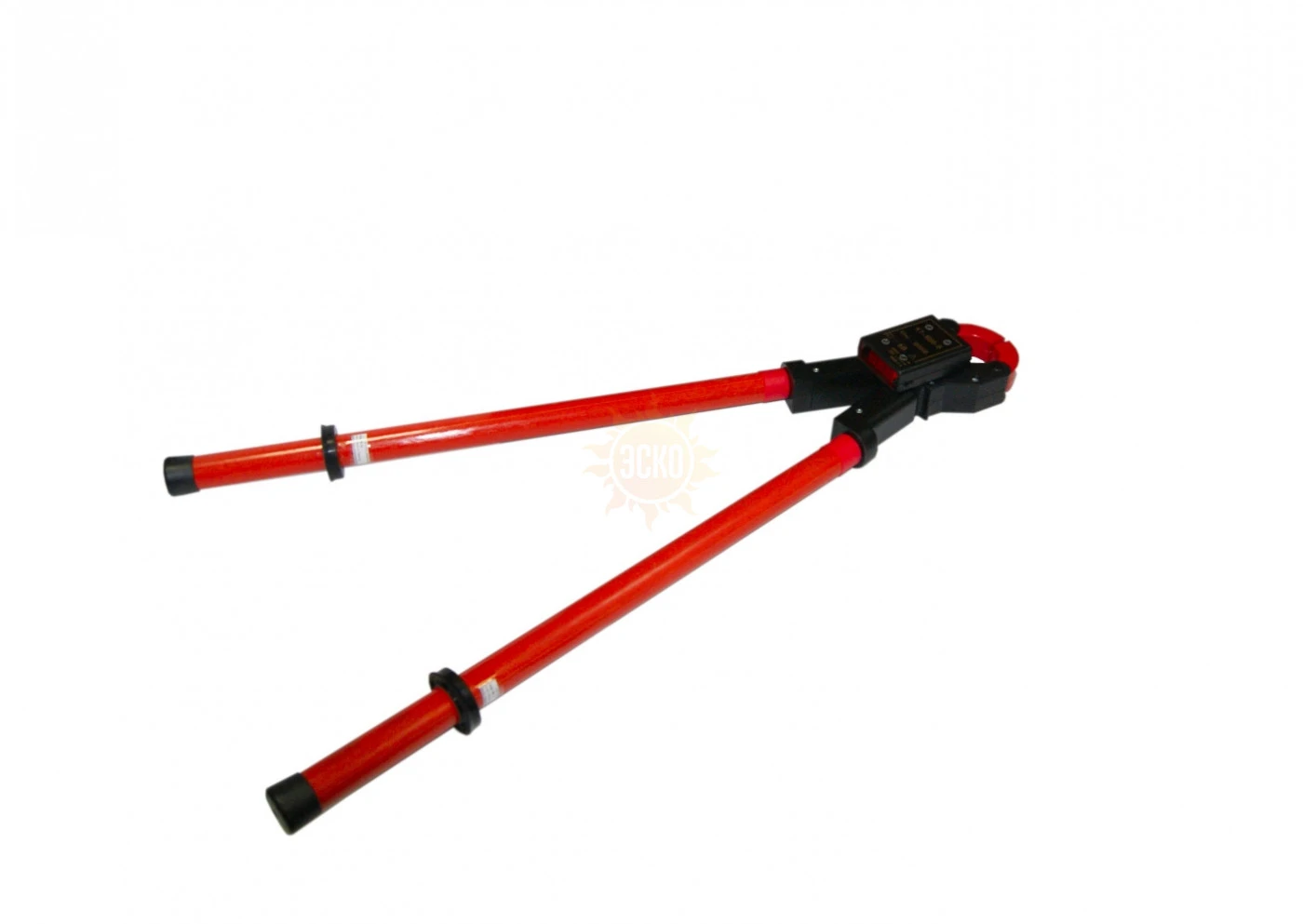

Клещи электроизмерительные цифровые КТ-1000А (далее клещи) предназначены для кратковременных измерений силы тока до 1000 А и напряжения до 1000 В в сетях постоянного и переменного (частотой 50 Гц) тока, распределительных устройствах воздушных линиях электропередачи без разрыва токовой цепи.
Клещи могут быть использованы во всех отраслях промышленности, энергетики, сельского хозяйства и быту.
Особенности электроизмерительных цифровых клещей КТ-1000А
Клещи укомплектованы изолирующей штангой с рукояткой L=0.52 м, а в комплекте с изолирующей многофункциональной 4-х звенной сборной штангой ШО-10-4-6,6 длиной 6,6м, поставляемой по заказу потребителя за отдельую плату, клещи позволяют определять величину тока на линиях электропередач 0.4-10 кВ, без подъема на опору ВЛ, непосредсвенно с поверхности земли.
Переключение режимов пост/ перем. осуществляется автоматически.
Принцип работы клещей основан на определении величины напряженности электромагнитного поля, создаваемого вокруг проводника посредством совокупности специализированных температурно-компенсированных датчиков, распределенных вокруг токоведущего проводника по осям вилки клещей, что позволяет определять величины силы тока независимо от оси и угла расположения проводника в пространстве витки клещей. Индикация измеряемой величины и режима работы (переменное, постоянное, ток или напряжение) осуществляется посредством цифрового табло. В комплекте с изолирующей многофункциональной четырехзвенной сборной штангой диной 6,6 м позволяют определять величину тока на линиях электропередач от 0,4 до 10 кВ без подъема на опору ВЛ, непосредственно с поверхности земли.
Сведения о методиках (методах) измерений приведены в паспорте СИ.
Знак утверждения типа наносится методом трафаретной печати на корпус СИ и типографским способом на титульный лист паспорта.
Нормативные и технические документы, устанавливающие требования к приборам:
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
- ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений
-при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Характеристики КТ-1000А
Параметр | Значение |
Диапазон определения величины переменного тока, А | от 0 до 1000 |
Диапазон определения величины постоянного тока, А (в режиме автоматического переключения) |
от 20 до 1000 |
Диапазон определения величины напряжения переменного тока, В | от 0 до 1000 |
Диапазон определения величины напряжения постоянного тока, В | от 10 до 1000 |
Условия эксплуатации | У1, ГОСТ 15150 |
Рабочая температура °C | -45 до +40 |
Относительная влажность | 80% при 25 °C |
Ошибка (при определении величины напряжения) % | 1 |
Ошибка (при определении величины тока ) % от макс знач. тока (999 А) | 1,5 |
Время запоминания значения последнего измерения | 10 сек. |
Питание (два последовательно соединенных литиевых элемента типа GR 123А), В |
2 x 3 |
Ток потребления, мА | 30 |
Габаритные размеры, мм для 0,4 кВ для 10 кВ |
430 x 55 x 60 940 x 55 x 72 |
Длина соединительного провода между корпусом клещей и дополнительным электродом для определения величины напряжения, мм | 1200 |
Масса, не более, кг для 0,4 кВ для 10 кВ |
0,4 0,7 |
Комплектация КТ-1000А
№ | Наименование | Количество |
---|---|---|
1. | Клещи КТ-1000A | 1 |
2. | Электрод с соединительным проводом и штекером | 1 |
3. | Чехол | 1 |
4. | Паспорт (Инструкция в составе паспорта) | 1 |
