Для ГВС, отопления, вентиляции и котельной ОВЕН ТРМ33

распечатать описание в PDF

Поставка прекращена

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Описание ОВЕН ТРМ33

Прибор ОВЕН ТРМ33 предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером.

ТРМ33 выпускается в щитовом корпусе типа Щ4 и типа Щ7, степень защиты со стороны лицевой панели IP54.

Функциональные возможности терморегулятора ОВЕН ТРМ33

Поддержание заданной температуры приточного воздуха по ПИД-закону
Управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер
Работа в различных режимах:
- прогрев калорифера при запуске системы;
- защита системы от превышения температуры обратной воды;
- защита водяного калорифера от замерзания;
- дежурный режим с выключенным вентилятором и закрытыми жалюзи;
- автоматический переход в летний режим.
Регистрация данных на ПК по интерфейсу RS-485 (по заказу)

Бесплатно: OPC-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL

Сравнение ТРМ33 с контроллером ТРМ1033

Критерий	ТРМ33	ТРМ1033
По типу системы
Приточные системы	да	да
Приточно-вытяжные системы	нет	да
Системы с рециркуляцией	нет	да (управление клапанами 0…10 В)
Системы с рекуператором	нет	да (управление 0…10 В): гликолевый, пластинчатый, роторный
Системы с увлажнителем	нет	да (дискретное управление)
Системы с резервным вентилятором	нет	да
Системы с водяным калорифером	да	да
Системы с электрическим калорифером	нет	да (до 3-х ступеней: 1-я – аналоговая, 2-я и 3-я – дискретные)
Системы с фреоновым охладителем	нет	да (дискретное управление)
По функционалу
Корректировка температуры приточного воздуха по температуре в помещении	нет	да
Корректировка температуры приточного воздуха по температуре обратки	нет	да
Управление воздушной заслонкой	дискретное	дискретное/аналоговое в системах с рециркуляцией
Обогрев воздушной заслонки	нет	да
Управление клапаном	дискретное	дискретное/0…10 В
Контроль засоренности фильтра	нет	да
Журнал аварий	нет	да
Ручное управление	нет	да
Управление по интерфейсу	нет	да
Работа по расписанию	нет	да

Наименование характеристики	Значение
Напряжение питания	от 130 до 242 В (номинальное значение 220 В)
Потребляемая мощность	не более 6 ВА
Диапазон контроля температуры	-50... + 199,9°С
Тип входных ТС	ТСМ, ТСП
Количество каналов контроля температуры	3
Количество дискретных входов	3
Время цикла опроса датчиков	не более 6 с
Количество выходных реле	4
Максимальный ток, коммутируемый контактами реле	1 А при напряжении 220 В 50 Гц (cos j > 0,4)
Адаптеры, используемые для подключения прибора к RS-232 порту ПК	АС3М для приборов ТРМ33.Х.ХХ.RS
Адаптер, используемый для подключения прибора к USB порту ПК	АС4 (для приборов ТРМ33-Х.ХХ.RS)
Габаритные размеры
Щ4, щитовой	96×96×145 мм; IP54
Щ7, щитовой	144×169×50,5 мм; IP54

Функциональная схема прибора

Входы для измерения температуры

Ко входам 1...3 в зависимости от их типа подключаются температурные датчики ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100 для контроля:

Т_наруж_. – температуры наружного воздуха;
Т_прит_. – температуры приточного воздуха;
Т_обр_. – температуры обратной воды в контуре теплоносителя.

Входы для диагностики работоспособности системы

Ко входам 4...6 подключаются датчики для диагностики работоспособности системы:

С1 – коммутирующее устройство (таймер, тумблер и т. п.) для дистанционного перевода системы в дежурный режим работы;
С2 – датчик контроля работы вентилятора для автоматического перевода системы в дежурный режим при неисправности вентилятора;
С3 – датчик контроля протока воды через калорифер для автоматического перевода системы в режим защиты от замораживания при прекращении протока.

Управление вентилятором, жалюзи и регулирование температуры

По результатам измерений температур и опроса входных датчиков С1, С2, С3 ПИД-регулятор ТРМ33-Щ4 управляет работой вентилятора и жалюзи, а также положением запорно-регулирующего клапана (КЗР) для поддержания заданной температуры в системе отопления.

Режимы работы

В приборе предусмотрено 6 режимов работы.

Прогрев калорифера

Перед началом работы ТРМ33-Щ4 осуществляет прогрев калорифера. Время прогрева определяется пользователем, исходя из эксплуатационных параметров системы. Для более быстрого разогрева прибор формирует команду на выключение вентилятора, закрытие жалюзи и полное открытие КЗР.

Индикация режима:

P––0 – работа прибора в режиме прогрева калорифера.

Управление системой приточной вентиляции

Управление системой приточной вентиляции прибор осуществляет, обеспечивая:

поддержание температуры приточного воздуха Т_прит. на заданном уровне;
защиту от превышения температуры обратной воды Т_обр., возвращаемой в теплоцентраль;
защиту от замораживания воды в калорифере.

Поддержание температуры приточного воздуха на заданном уровне

Температура приточного воздуха в системе Т_{уст.прит.} задается пользователем при программировании прибора. Нагрев приточного воздуха осуществляется теплоносителем, проходящим через калорифер. ТРМ33-Щ4 по температуре уставки Т_{уст.прит.} с помощью выходных реле управляет жалюзи и вентилятором, подающими приточный воздух, а также положением КЗР, подающим теплоноситель в калорифер. Управление КЗР осуществляется кратковременными импульсами (ШИМ) по ПИД-закону регулирования, что позволяет поддерживать заданную температуру с высокой точностью.

Условия начала работы прибора в этом режиме:

Т_обр.min < Т_обр. < Т_обр.max, Т_прит. > Т_авар.

Индикация режима:

Р––2 – работа в режиме поддержания температуры приточного воздуха.

Защита от превышения температуры обратной воды, возвращаемой в теплоцентраль

Управление температурой обратной воды осуществляется в зависимости от температуры наружного воздуха в соответствии с графиком Т_обр. = f(T_наруж.). График обратной воды строится прибором автоматически по заданным пользователем координатам точек А, В и С. При превышении заданного значения температуры обратной воды Т_обр.i > Т_обр.max.i прибор прерывает управление КЗР по Т_прит. и переходит на управление по сигналу рассогласования E_i = Т_обр.i – Т_обр.max.i. После возврата Т_обр.i в допустимые пределы регулирование продолжается по Т_прит.

Условия начала работы прибора в этом режиме:

Т_обр. > Т_обр.max, Т_прит. > Т_авар.

Индикация режима:

Р––3 – работа в режиме защиты от превышения температуры обратной воды.

Пример графика температуры обратной воды – Тобр. = f(Tнаруж.)

Защита от замораживания воды в калорифере

При падении температуры приточного воздуха или температуры обратной воды ниже заданной пользователем критической температуры, либо возникновения неисправности входных датчиков (обрыв или короткое замыкание), система переходит на работу в режиме защиты от замораживания воды в калорифере. Для максимально быстрого повышения температуры ТРМ33-Щ4 формирует команду на полное открытие КЗР, выключение вентилятора и закрытие жалюзи.

Условия начала работы прибора в этом режиме:

Т_обр. < Т_обр.min или Т_прит. < Т_авар. или замыкание датчика С3.

Индикация режима:

Р––4 – работа в режиме защиты от замораживания воды в калорифере.

Дежурный режим

Дежурный режим предусмотрен для случаев, когда в работе приточной вентиляции нет необходимости (ночное время суток, выходные дни и т. п.). В этом режиме ТРМ33-Щ4 контролирует только температуру обратной воды, вентилятор выключен и жалюзи закрыты. Переход в дежурный режим можно осуществить с помощью внешнего коммутирующего устройства С1, либо установив нужное значение в соответствующем программируемом параметре.

Индикация режима:

Р––1 – работа в дежурном режиме.

Летний режим

Это экономичный режим, поскольку управления температурой приточного воздуха не осуществляется. КЗР при этом полностью закрыт и циркуляция воды через калорифер прекращена. ТРМ33-Щ4 автоматически переводит систему на работу в летнем режиме при превышении температурой наружного воздуха значения Т_летн., заданного при программировании прибора. Отключение летнего режима происходит при достижении Т_наруж. значения Т_{наруж.А}.

Условия начала работы прибора в этом режиме:

Т_наруж. > Т_летн.

Индикация режима:

Р––5 – работа в летнем режиме.

Тип корпуса

Щ4

Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм.

Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.

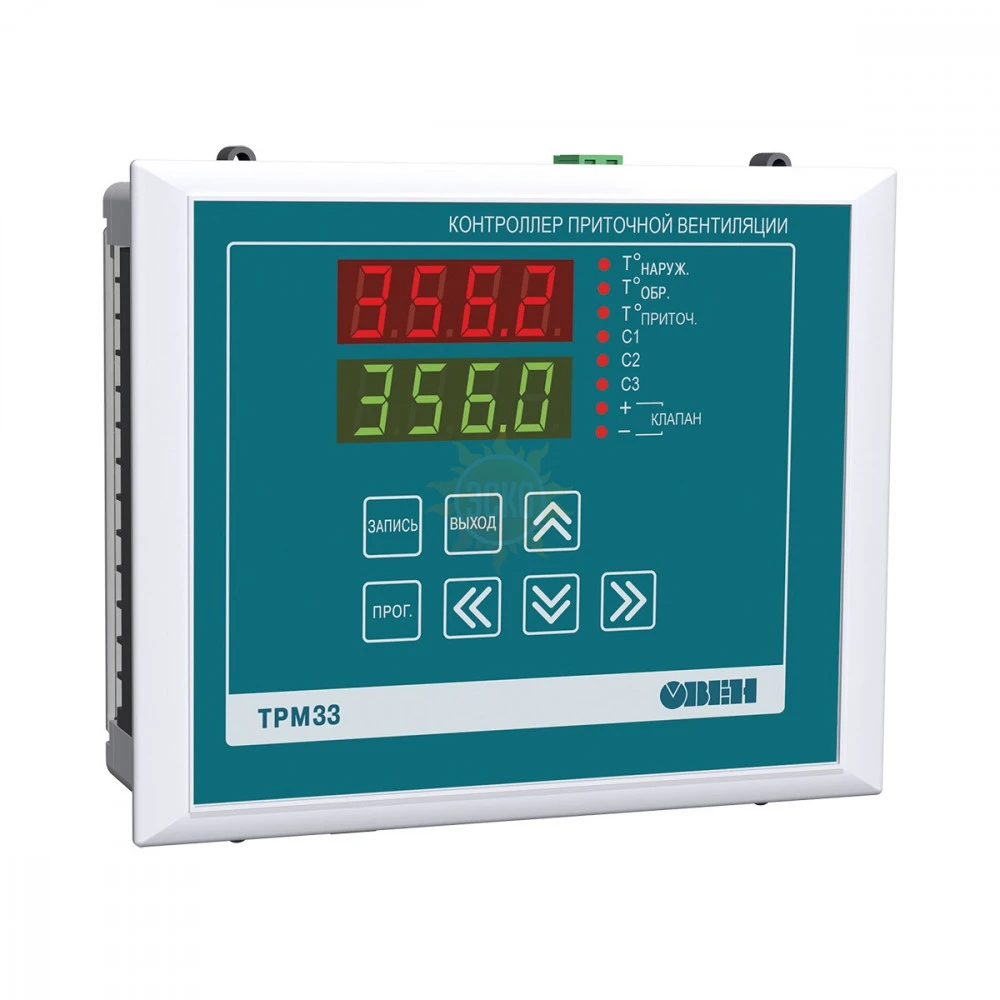

Щ7

Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм.

Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00.

Тип датчиков и наличие интерфейса

Корпус Щ4
01	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R₀ = 50 Ом
01.RS	с интерфейсом RS-485 и для подключения ТС с R₀ = 50 Ом
03	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R₀ = 100 Ом
03.RS	с интерфейсом RS-485 и для подключения ТС с R₀ = 100 Ом
Корпус Щ7
ТС	без интерфейса связи с ПК, для подключения термометров сопротивления (ТС) с R₀ = 100 и 50 Ом
ТС.RS	с интерфейсом RS-485 и для подключения ТС с R₀ = 100 и 50 Ом

Элементы управления

Элементы управления ОВЕН ТРМ33

Верхний 4-х разрядный цифровой индикатор	В режиме РАБОТА отображает значение температуры в канале контроля, выбранном пользователем: Тнаруж., Тобр., или Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает номер программируемого параметра.
Нижний 4-х разрядный цифровой индикатор	В режиме РАБОТА отображает информационную заставку режима (Р—Х), если выбран канал индикации Тнаруж., или значение соответствующей уставки, если выбран канал индикации Тобр., Тприт. В режимах ПРОСМОТР и ПРОГРАММИРОВАНИЕ показывает значение программируемого параметра.
Светодиоды «Тoнаруж.», «Тoобр.», «Тoприточ.»	Постоянной засветкой сигнализируют о выбранном для индикации канале контроля, мигающей засветкой – об аварии датчиков.
Светодиоды С1, С2, С3	Сигнализируют о состоянии внешних контактных датчиков.
Светодиоды «+», «–» клапан	Cигнализируют о направлении перемещения запорно-регулирующего клапана.

Функции кнопок

	Кнопка предназначена для перехода в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим ПРОГРАММИРОВАНИЕ.
	Кнопка предназначена для записи установленных значений программируемых параметров в память прибора.
	Кнопка предназначена для возврата из режима ПРОГРАММИРОВАНИЕ в режим ПРОСМОТР, а из режима ПРОСМОТР – в режим РАБОТА.
	Кнопки позволяют в режиме РАБОТА переключать каналы индикации.
	Кнопки позволяют при параметре А-01, равном нулю, вручную управлять перемещением КЗР.
	4 кнопки с изображением стрелок позволяют в режиме ПРОСМОТР выбирать нужные параметры, а в режиме ПРОГРАММИРОВАНИЕ изменять их значение
