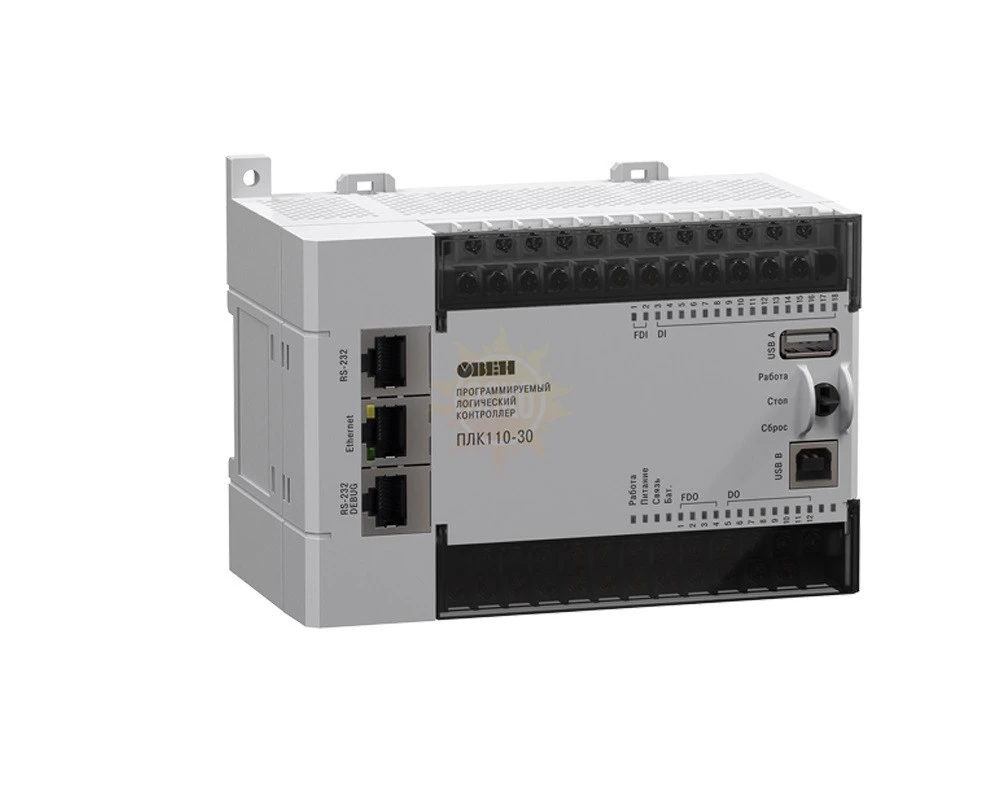

Программируемый логический контроллер ОВЕН ПЛК110 [М02]

Поставка прекращена
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500

Описание ОВЕН ПЛК110 [М02]

ОВЕН ПЛК110[М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.

Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

Рекомендации к применению

Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:

  • В системах HVAC
  • В сфере ЖКХ (ИТП, ЦТП)
    • АСУ водоканалов
    • линии по дерево- и металлообработке (распил, намотка и т.д.)
  • Для управления пищеперерабатывающими и упаковочными аппаратами
  • Для управления климатическим оборудованием
  • Для автоматизации торгового оборудования
  • В сфере производства строительных материалов
  • Для управления малыми станками и механизмами

Преимущества ОВЕН ПЛК110[М02]

  • Наличие встроенных дискретных входов/выходов на борту.
  • Скоростные входы для обработки энкодеров.
  • Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
  • Простое и удобное программирование в системе CODESYS v.2 через порты USB Device, Ethernet, RS-232 Debug.
  • Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
  • 4 последовательных порта (RS-232, RS-485) для:
    • увеличения количества входов-выходов;
    • управления частотными преобразователями;
    • подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
  • Наличие двух исполнений по питанию (220 В и 24 В).

Характеристики ОВЕН ПЛК110 [М02]

Параметр

Значение (свойства)

ПЛК110-Х.30[М02]

ПЛК110-Х.32[М02]

ПЛК110-Х.60[М02]

Питание

Напряжение питания:

ПЛК110-24.Х.Х-Х





от 9 до 30 В постоянного тока при Т > минус 20 °С,

от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С  (номинальное 12 или 24 В)

ПЛК110-220.Х.Х-Х от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В)
Потребляемая мощность, не более:

ПЛК110-24.Х.Х-Х

28 Вт

31 Вт

ПЛК110-220.Х.Х-Х 41 ВА 45 ВА
Параметры встроенного источника питания:

ПЛК110-24.Х.Х-Х

 Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА

ПЛК110-220.Х.Х-Х Выходное напряжение 24 В±4 %, ток не более 400 мА

Цифровые (дискретные) входы

Количество входов (из них быстродействующих)

18 (2)

18 (2)

36 (4)

Тип входов по ГОСТ Р 51841–2001

1

Напряжение «логического нуля»

минус 3 … 5 В

Максимальный ток «логического нуля»

2 мА

Напряжение «логической единицы»

15…30 В

Максимальный ток «логической единицы»

9 мА (при 30 В)

Минимальная длительность импульса, воспринимаемого дискретным входом:

- для обычных входов

 1,6 мс (меандр)

- для быстродействующих см. таблицу 3.1

Подключаемые входные устройства

  • коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) – см. рисунок В.1
  • трехпроводные датчики, имеющие на выходе транзистор n-p-n- или pnp-типа с открытым коллектором
  • дискретные сигналы с напряжением от минус 3 до 30 В

Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р)

Количество релейных выходных каналов

12

14

24

Максимальный ток, коммутируемый контактами реле, не более

3 А

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более

10 мс (выходы DО1…DО12)

10 мс (выходы DО1…DО14)

10 мс (выходы DО1…DО24)

Суммарный максимальный ток нагрузки группы реле:

COM1-COM2

3 А

3 А

3 А

COM3

3 А

12 А

3 А

COM4

3 А

12 А

3 А

COM5

12 А

12 А

2,5 А

COM6

12 А

-

6 А

COM7-COM10

-

-

12 А

Механический ресурс реле

  • не менее 300 000 циклов переключений при максимальной коммутируемой нагрузке
  • не менее 500 000 циклов переключений при коммутации нагрузки менее половины от максимальной

Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К)

Количество транзисторных выходных каналов,

из них быстродействующих

12

4 (DО1…DО4)

14

4 (DО1…DО4)

 24

4 (DО1…DО4)

Максимальный ток транзисторного выхода, не более

– для обычных

400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000)

– для быстродействующих 400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник)

Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод)

SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В)

Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более

– для обычных

 5 мс (выходы DО5…DО12)

 5 мс (выходы DО5…DО14)

 5 мс (выходы DО5…DО24)

– для быстродействующих 0,002 мс (выходы DО1…DО4)  0,002 мс (выходы DО1…DО4)  0,002 мс (выходы DО1…DО4)

Интерфейсы связи, количество

RS-485

2

1

2

RS-232

1

1

1

RS-232-Debug

1

1

1

Ethernet 100 Base-T

1

1

1

Комплектация ОВЕН ПЛК110 [М02]

Контроллер ПЛК110 [М02] (исполнение в соответствии с заказом)

1 шт.

Кабель КС14

1 шт.

Заглушка Ethernet

3 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство

1 экз.
