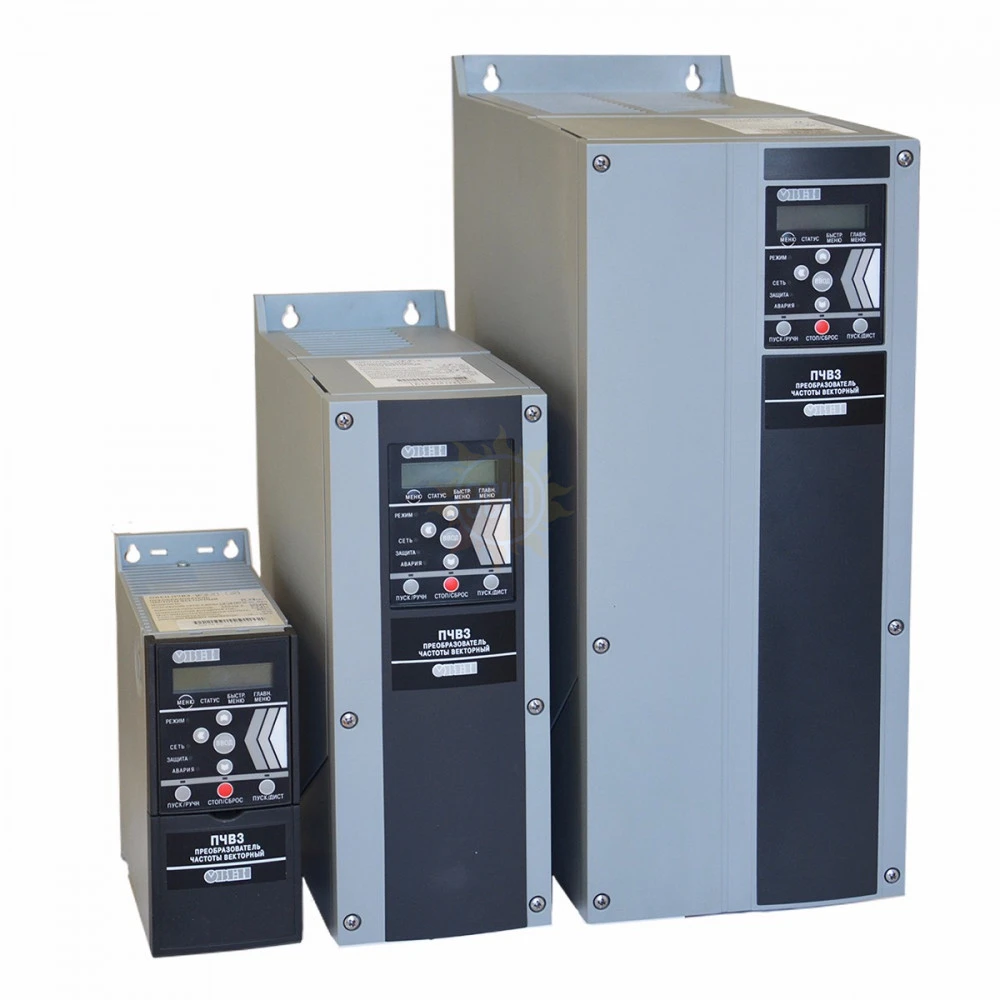

Преобразователь частоты ОВЕН ПЧВ1 и ПЧВ2

Поставка прекращена
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  3 года

Описание ОВЕН ПЧВ1 и ПЧВ2

Универсальная линейка частотных преобразователей может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Широкий набор функций для решения базовых задач частотного управления.

Основные функциональные возможности

  • Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона;
  • Компенсация нагрузки и скольжения;
  • Вольт-частотный или векторный алгоритмы управления;
  • Автоматическая адаптация двигателя без вращения;
  • Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
  • Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
  • Встроенный сетевой дроссель  и дроссель в звене постоянного тока;
  • Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
  • Встроенный ПЛК для решения сложных задач управления и позиционирования привода
  • Возможность работы с внешними инкрементальными энкодерами, в том числе для поддержания малых частот вращения с большой точностью.
  • Возможность динамического торможения, в том числе с применением тормозных резисторов.
  • Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
  • Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.

Основные параметры

  • Питание 1×220 В (0,18…2,2 кВт) и 3×380 В (0,37…22 кВт);
  • Выходная частота до 400 Гц;
  • Диапазон регулирования до 1:1000;
  • Точность поддержания скорости до 0,1% от фактической;
  • Точность поддержания момента до 0,5% от фактического;

По электромагнитной совместимости ПЧ относятся к оборудованию класса А по ГОСТ Р 51522

ОВЕН ПЧВ1,2 будут лучшим решением в технологическом оборудовании, где применяется управляемый электропривод: станках, смесителях, производственных линиях, системах водоснабжения, вентиляции, дымососах, подъемно-транспортном и т.п. оборудовании.

Отличие линеек преобразователей частоты ПЧВ

Линейка компактных преобразователей частоты общепромышленного применения ОВЕН ПЧВ1/ПЧВ2 Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3
Преобразователь частоты ОВЕН ПЧВ1 и ПЧВ2 Преобразователь частоты ОВЕН ПЧВ3
  1. Мощность до 22 кВт
  2. Вход для подключения инкрементальных энкодеров
  3. S-образная характеристика контроля частоты
  4. Тормозной транзистор (>1,5 кВт)
  1. Мощность до 90 кВт
  2. Встроенный входной дроссель
  3. Возможность управления синхронными двигателями
  4. «Спящий» режим
  5. Пожарный режим
  6. Контроль расхода
  7. Контроль натяжения ремня

Наименование

Значение

1

Питающая сеть

ПЧВ1

ПЧВ2

1 фаза, 200…240 В (0,18…2,2 кВт)

3 фазы, 380…480 В (0,37…4 кВт)

3 фазы, 380…480 В (5,5…22 кВт)

2

Выходное напряжение (U,V,W), %

0…100

3

Выходная частота, Гц

0…200 Гц(VC),

0…400 (U/F)

4

Цифровые входы,

в том числе импульсные

5

1

5

Аналоговые входы

2 (1 U/I, 1 I)



Аналоговые выходы

1 I

6

Релейные выходы

1 (240 В, 2 А)

7

Протокол RS-485

Modbus RTU

8

Встроенные источники питания

10 В/15 мА,

24 В/130 мА

9

Класс защиты корпуса

IP20

10

Вибропрочность

0,7g

11

Максимальная относительная влажность

95 % без конденсации влаги

12

Диапазон рабочих температур

0…40 ºС при номинальном выходном токе

-10…+50 ºС со снижением выходного тока

13

Температура при хранении и транспортировке

-20…+70 ºС

14

Максимальная длина экранированного кабеля двигателя

15 м

15

Максимальная длина неэкранированного кабеля двигателя

50 м

16

Перегрузочная способность

150 % (60 с)

17

Тормозной ключ

ПЧВ1

ПЧВ2

есть, от 1,5 кВт

есть

Таблица 1 - Номинальные значения входных и выходных токов серии ПЧВ1

Модификация

Номинальный входной

ток ПЧВ1, А

Номинальный выходной

ток ПЧВ1, А

ПЧВ101-К18-А

3,3

1,2

ПЧВ101-К37-А

6,1

2,2

ПЧВ101-К75-А

11,6

4,2

ПЧВ102-1К5-А

18,7

6,7

ПЧВ103-2К2-А

26,4

9,5

ПЧВ101-К37-В

1,9

1,1

ПЧВ101-К75-В

3,5

2,1

ПЧВ102-1К5-В

5,9

3,6

ПЧВ102-2К2-В

8,5

5,2

ПЧВ103-3К0-В

11,5

7,1

ПЧВ103-4К0-В

14,4

8,9

Таблица 2 -  Номинальные значения входных и выходных токов серии ПЧВ2

Модификация

Номинальный входной

ток  ПЧВ2, А

Номинальный выходной

ток ПЧВ2, А

ПЧВ203-5К5-В

19,2

11,9

ПЧВ203-7К5-В

24,8

15,3

ПЧВ204-11К-В

33,0

22,9

ПЧВ204-15К-В

42,0

30,7

ПЧВ205-18К-В

34,7

36,7

ПЧВ205-22К-В

41,2

42,5



Таблица 1 – Габаритные и присоединительные размеры прибора

Типоразмер корпуса

Геометрические размеры, мм

А

а

В

в

С*

01

150

140,4

70

55

148

02

176

166,4

75

59

168

03

239

226

90

69

194

04

292

272,4

125

97

241

05

335

315

165

140

248

Примечание  - *  Для ЛПО с потенциометром размер увеличивается на 7,6 мм.

Таблица 2 – Массогабаритные характеристики ПЧВ1 и ПЧВ2

Наименование ПЧВ

Типоразмер
корпуса

Габаритные размеры
корпуса, мм

Масса, кг

Выходная
мощность, кВт

Питающая сеть

ПЧВ101-К18-А

01

150×70×148

1,1

0,18

200–240 В,

1 фаза

ПЧВ101-К37-А

01

150×70×148

0,37

ПЧВ101-К75-А

01

150×70×148

0,75

ПЧВ102-1К5-А

02

176×75×168

1,6

1,50

ПЧВ103-2К2-А

03

239×90×194

3,0

2,20

ПЧВ101-К37-В

01

150×70×148

1,1

0,37

380–480 В,

3 фазы

ПЧВ101-К75-В

01

150×70×148

0,75

ПЧВ102-1К5-В

02

176×75×168

1,6

1,50

ПЧВ102-2К2-В

02

176×75×168

2,20

ПЧВ103-3К0-В

03

239×90×194

3,0

3,00

ПЧВ103-4К0-В

03

239×90×194

4,00

ПЧВ203-5К5-В

03

239×90×194

5,50

ПЧВ203-7К5-В

03

239×90×194

7,50

ПЧВ204-11К-В

04

292×125×241

6,0

11,0

ПЧВ204-15К-В

04

292×125×241

15,0

ПЧВ205-18К-В

05

335×165×248

9,5

18,5

ПЧВ205-22К-В

05

335×165×248

22,0



Быстрый старт

В состоянии поставки ПЧВ1 и ПЧВ2 имеют программную конфигурацию и значения параметров по умолчанию для типового применения с разомкнутым контуром процесса по принципу векторного управления.

Для безаварийной работы  применяемого типа электродвигателя с ПЧВ выполните рекомендации, приведенные ниже.

Шаг 1. Выберите модификацию ПЧВ в соответствии с типом питающей сети и номинальным  током электродвигателя.

Шаг 2. Выполните внешние подключения к ПЧВ, питающей сети и электродвигателя согласно требованиям  РЭ и включите питание.

Шаг 3.  Введите в ПЧВ значения из паспортных данных электродвигателя (таблица 1).

Таблица 1 - Параметры электродвигателя

Наименование параметра

Код параметра

Мощность, кВт (kW)

1-20

Номинальное напряжение, В (V)

1-22

Номинальная частота работы, Гц (Hz)

1-23

Ток электродвигателя, А

1-24

Номинальная частота вращения, об/мин (rpm)

1-25

Шаг 4.  Проведите автоматическую адаптацию электродвигателя (ААД).

  • Установите для параметра 1-29 значение (2) – «ААД. Включено».
  • Нажмите кнопку «ВВОД» - на ЖКИ появится cообщение «PUSH  hand».
  • Нажмите кнопку «ПУСК/РУЧН.» для запуска процесса ААД.
  • После автоматического выполнения последовательности операций на ЖКИ появится сообщение «PUSH OК».
  • Автоматическая адаптация завершается после нажатия кнопки «ВВОД».

Проведите пробный пуск ПЧВ с электродвигателем

Нажмите кнопку «ПУСК/РУЧН», затем вращением ручки потенциометра на ЛПО1 или кнопками «БОЛЬШЕ/МЕНЬШЕ» на ЛПО2 управляйте скоростью вращения  АД. После опробования ПЧВ готов к работе,  или дальнейшему программированию для приводов различных механизмов.

Быстрый старт ПЧВ1/ПЧВ2

Фильм предназначен для ознакомления с комплектностью поставки ПЧВ,  приемами быстрой настройки ПЧВ с использованием ЛПО.

Краткое содержание:

  1. Рассказ о комплекте поставки ОВЕН ПЧВ1/ПЧВ2 (показано какие руководства идут с прибором, рассказано, что идет на диске, показана новая листовка «Быстрый старт»)
  2. Краткое описание механического монтажа ПЧВ1/ПЧВ2 (на заднюю стенку шкафа или на din-рейку).
  3. Кратко о электрическом монтаже ПЧВ1/ПЧВ2. Показано как подключить двигатель, питание, кабели управления.
  4. Показан пробный пуск, установка ЛПО, работа в  ручном режиме.
  5. Показана  ААД двигателя, ввод параметров с ЛПО

Удаленное управление ПЧВ2 с ПЛК154

В ролике разобран пример настроек ПЛК154 для удаленного управления и опроса ПЧВ. Показаны необходимые сетевые настройки ПЧВ (настройка параметров 8-3х), настройки конфигурации ПЛК для опроса регистров ПЧВ, разобраны общие принципы адресации регистров ПЧВ, командное слово и слово состояния ПЧВ и принципы их задания и чтения.

Аксессуары ПЧВ

Ролик знакомит пользователей с дополнительными аксессуарами линейки частотных преобразователей ОВЕН ПЧВ, показывает дополнительные преимущества, возникающие при использовании аксессуаров совместно с ПЧВ и основные приемы монтажа аксессуаров на ПЧВ

Краткое содержание

  1. ЛПО1, ЛПО2. Показаны  установка на горячую, работа в ручном режиме, работа с меню, тиражирование готовой задачи.
  2. ЛПО 3.Показаны те же возможности, что и для ЛПО1,2.
  3. Комплект KM1/2-1. Показан комплект поставки, принципы удаленной установки ЛПО1.
  4. Комплект KM1-2. Показан комплект поставки и приемы закрепления ПЧВ1 на din-рейку.
  5. Крышка КО1-1. Показан комплект поставки и монтаж крышки на ПЧВ1.
  6. Панель ПК1-1/2, Отсек ОК1-1. Показан монтаж опций на ПЧВ и удобное подключение кабелей к ПЧВ с использованием опций

Комплектация ОВЕН ПЧВ1 и ПЧВ2

  • Прибор ПЧВ1 и ПЧВ2
  • Руководство по программированию
  • Руководство по проектированию
  • Паспорт и руководство по эксплуатации
  • Гарантийный талон
Отзывы ОВЕН ПЧВ1 и ПЧВ2

Пока нет отзывов.

Обсуждение ОВЕН ПЧВ1 и ПЧВ2

Пока нет обсуждений.

Рекомендуемые товары
