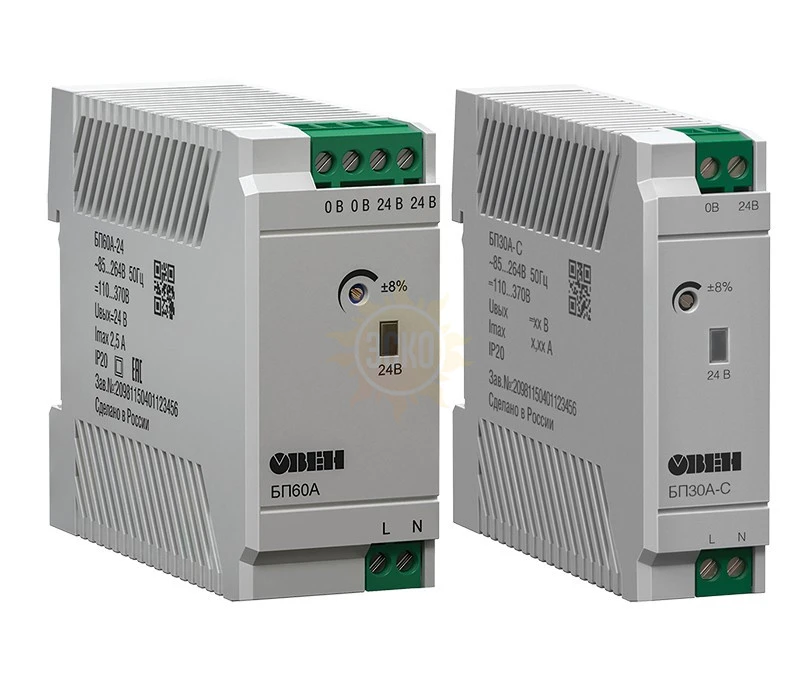

Блок питания ОВЕН БП30А, БП30А-С, БП60А, БП60А-С
распечатать
Описание ОВЕН БП30А, БП30А-С, БП60А, БП60А-С
Блоки питания ОВЕН БП30А, БП30А-С, БП60А и БП60А-С предназначены для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А, БП30А-С – 22 мм, БП60А, БП60А-С – 35 мм.
Особенности и преимущества
- Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус (ширина 22 и 35 мм).
- Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
- Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
- Регулировка выходного напряжения: ±8 %.
- Минимальный уровень пульсаций (менее 0,5 %).
- Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.
Характеристики ОВЕН БП30А, БП30А-С, БП60А, БП60А-С
|
Наименование |
Значение |
|||||||||
|
БП30А-12 |
БП30А-24 |
БП30А-12С |
БП30А-24С |
БП60А-12 |
БП60А-24 |
БП60А-12С |
БП60А-24С |
|||
|
Выходные параметры |
||||||||||
|
Номинальное напряжение |
12 В |
24 В |
12 В |
24 В |
12 В |
24 В |
12 В |
24 В |
||
|
Номинальный ток |
2,5 А |
1,25 А |
2,5 А |
1,25 А |
5 А |
2,5 А |
5 А |
2,5 А |
||
|
Номинальная мощность |
30 Вт |
60 Вт |
||||||||
|
Подстройка выходного напряжения |
±8 % |
|||||||||
|
Допустимое отклонение напряжения, в том числе: |
2 % |
|||||||||
|
±0,5 % |
|||||||||
|
±0,5 % |
|||||||||
|
±0,015 %/°С |
|||||||||
|
Размах напряжения шума и пульсаций (межпиковое), не более: |
||||||||||
|
50 мВ |
30 мВ |
60 мВ |
30 мВ |
60 мВ |
|||||
|
120 мВ |
60 мВ |
120 мВ |
60 мВ |
120 мВ |
|||||
|
Входные параметры |
||||||||||
|
Напряжение питания переменного тока |
85…264 В (номинальные значения – 120 и 230 В) |
|||||||||
|
Частота переменного тока |
45…65 Гц |
|||||||||
|
Напряжение питания постоянного тока |
110…370 В |
|||||||||
|
Номинальный ток потребления, не более |
0,5 А |
1 А |
||||||||
|
Пусковой ток, не более |
25 А |
30 А |
||||||||
|
КПД при номинальной нагрузке, не менее* |
80 % |
85 % |
80 % |
85 % |
83 % |
85 % |
83 % |
85 % |
||
|
Защиты |
||||||||||
|
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока |
104…116 % от Iном |
|||||||||
|
Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения |
150 % от Uном |
|||||||||
|
Безопасность и ЭМС |
||||||||||
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
N2 |
|||||||||
|
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013 |
Критерий качества А |
|||||||||
|
Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3 |
Класс Б |
|||||||||
|
Степень защиты по ГОСТ 14254-2015 |
IP20 |
|||||||||
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
II |
|||||||||
|
Изоляция по ГОСТ 12.2.091-2012 |
Усиленная |
|||||||||
|
Категория перенапряжения по ГОСТ Р 50571.19-2000 |
II |
|||||||||
|
Степень загрязнения по ГОСТ Р 50030.1-2000 |
2 |
|||||||||
|
Электрическая прочность изоляции: |
||||||||||
|
3000 В |
|||||||||
|
1500 В |
|||||||||
|
Сопротивление изоляции (вход-выход-корпус) при 500 В |
20 МОм |
10 МОм |
||||||||
|
Окружающая среда |
||||||||||
|
Рабочий диапазон температур окружающей среды |
-20…+50 °С |
-40…+70 °С |
-20…+50 °С |
-40…+70 °С |
||||||
|
Температура хранения и транспортирования |
-50…+80 °С |
|||||||||
|
Прочее |
||||||||||
|
Срок эксплуатации |
10 лет |
|||||||||
|
Срок гарантийного обслуживания |
2 года |
|||||||||
|
Средняя наработка на отказ |
50 000 ч |
|||||||||
|
Масса, не более |
0,3 кг |
|||||||||
|
Возможность последовательного соединения |
Есть |
|||||||||
|
Возможность параллельного соединения |
Есть |
|||||||||
|
Тип автоматического выключателя |
6 А, тип С или 10 А, тип B |
|||||||||
|
* При номинальных значениях входного напряжения в нормальных условиях. |
||||||||||
Комплектация ОВЕН БП30А, БП30А-С, БП60А, БП60А-С
- Прибор
- Паспорт и гарантийный талон
- Краткое руководство
- Результаты индивидуальных стендовых испытаний
