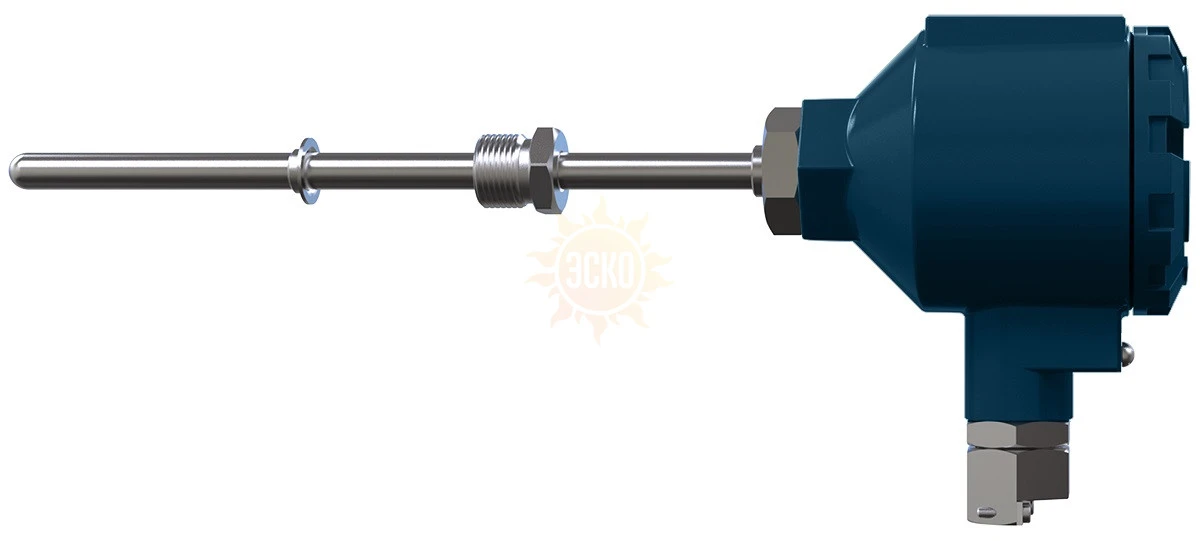

Описание ОВЕН ДТСхх5.И термосопротивления с выходным сигналом 4…20 мА EXD
Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.
Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.ГБ08.В.01767 на термометры сопротивления).
Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –50…+500 °С
- НСХ: Pt100
- Выходной сигнал: 4…20 мА, HART (только для РТ100)
- Класс точности: ±0,25 %; ±0,5 %
- Межповерочный интервал — 2 года
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».
Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.
Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.
Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С.
Характеристики ОВЕН ДТСхх5.И термосопротивления с выходным сигналом 4…20 мА EXD
Наименование |
Значение |
|||
ДТх-И.EXD |
ДТх-И.EXD-H |
|||
Питание |
||||
Номинальное значение напряжения питания (постоянного тока), В |
24 |
|||
Диапазон допустимых напряжений питания (постоянного тока), В |
8…35 |
8…30 |
||
Максимальная мощность потребления, Вт |
0,8 |
|||
Защита от обратной полярности напряжения питания |
есть |
|||
Выходной сигнал |
||||
Диапазон выходного тока, мА |
4…20 |
|||
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА |
23 |
|||
Вид зависимости «ток от температуры» |
линейная |
|||
Диапазон преобразования температур |
определяется при заказе |
|||
Диапазон допустимых сопротивлений нагрузки, Ом * |
0…1170 |
250…956 |
||
Время установления рабочего режима после включения напряжения питания, сек, не более |
30 |
|||
Интерфейс HART |
нет |
есть |
||
Конструкция |
||||
Взрывозащита корпуса датчика |
1Ex d llC T6 Gb X |
|||
Способ контакта с измеряемой средой |
погружаемый |
|||
Степень защиты корпуса датчика (по ГОСТ 14254) |
IP65 |
|||
Условия эксплуатации | ||||
Температура окружающего воздуха | -40…+ 80 °С | |||
Надежность |
||||
Средняя наработка на отказ, ч, не менее |
15 000 |
|||
Средний срок службы |
не менее 10 лет |
* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.
