Оптический набор для тестирования ВОЛС VIAVI 2327/36-KIT

Артикул: 2327/36-KIT
цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год

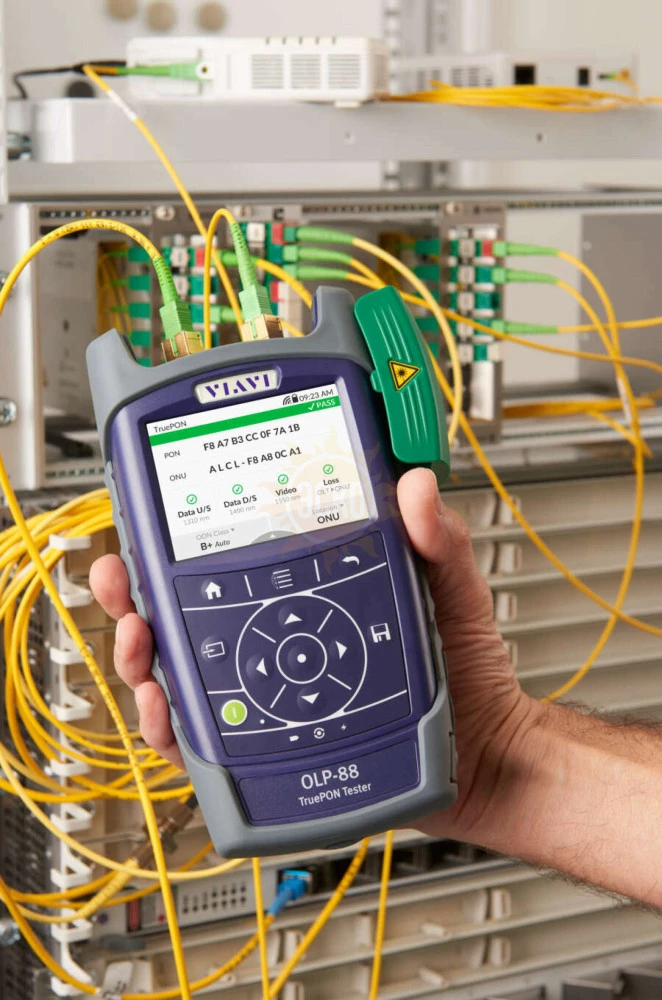

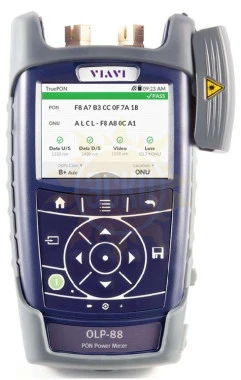

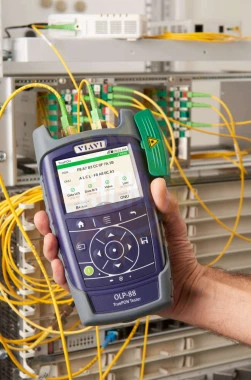

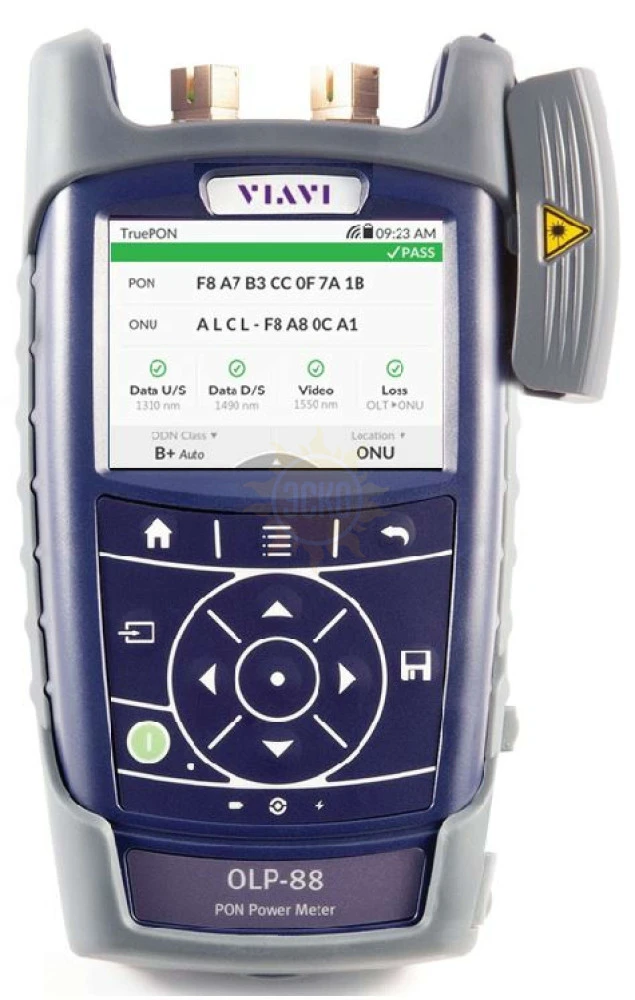

VIAVI 2327/36-KIT - комплект на базе оптического тестера OLP-88 TruePON 1310/1490/1550нм, SC/APC, с опцией обнаружения ONT и тестом GPON-ID – это селективный измеритель мощности одного из ведущего в мире производителя приборов для диагностики оптического кабеля, американской компании VIAVI Solutions. OLP-88 идеально подходит для специалистов, обслуживающих PON и GPON сети позволяя выполнять ряд тестов по обслуживанию и поддержке сетей, выявлению неисправностей.

VIAVI SmartClass Fiber OLP-88 работает на длинах волн 1310/1490/1550 нм и подключается в разрыв линии проводя трафик через себя. В режиме реального времени OLP-88 измеряет вносимые потери, уровни мощности нисходящего и восходящего потоков, определяет класс сети ODN (Optical Distribution Network), а также идентифицирует терминалы OLT (Optical Linear Terminal) и ONT (Optical Network Terminal) на стороне провайдера и клиента, выявляет неисправные ONT/ONU (Optical Network Unit), создающие проблемы в обслуживании сети.

Дополнительно OLP-88 может комплектоваться внешним микроскопом P5000i для проверки оптических коннекторов как патчкордов, так и и патчпанелей. Чистота оптических коннекторов — залог низких потерь и высокой производительности сети. Нажатием одной кнопки прибор оценивает состояние коннектора и выдается заключение «Прошел/Не прошел» в соответствии с критериями международного стандарта IEC 61300-3-35, либо по критериям пользователя.

Преимущества VIAVI SmartClass Fiber OLP-88 TruePON

  • Гарантирует правильную оценку GPON с первого подключения;
  • Снижает сложность технологического процесса во время проведения работ;
  • Ускоряет поиск неисправностей и облегчает восстановление системы;
  • Оптимизирует рабочие процессы, исключает проблемы, связанные с нехваткой практики.

Особенности VIAVI SmartClass Fiber OLP-88 TruePON

  • Селективный измеритель мощности на длинах волн 1310/1490/1550 нм;
  • Автоматическое определение класса ODN и анализ  по параметрам прошел/ не прошел;
  • Идентификация OLT/ONT;
  • Низкие вносимые потери (<1.5 дБ);
  • Генерация отчетов;
  • Цветной сенсорный экран;
  • Компактный и легкий инструмент;
  • Хранение результатов данных до 10000 шт;
  • USB и Ethernet порт;
  • Опция Wi-Fi;
  • 12 часов работы от батареи;
  • Сменные оптические коннекторы;

Анализ PON сетей

  • Проверка активирования ONU/ONT;
  • Идентификация серийного номера ONU/ONT;
  • Обнаружение дефектных ONU/ONT и несанкционированных устройств;
  • Измерения вносимых потерь в режиме реального времени, без разрыва ODN;
  • Автоматическая установка настроек «Прошел/не прошел», основанные на классе ODN;
  • Идентификация OLT-ID.
  • Идентификация GPON-ID

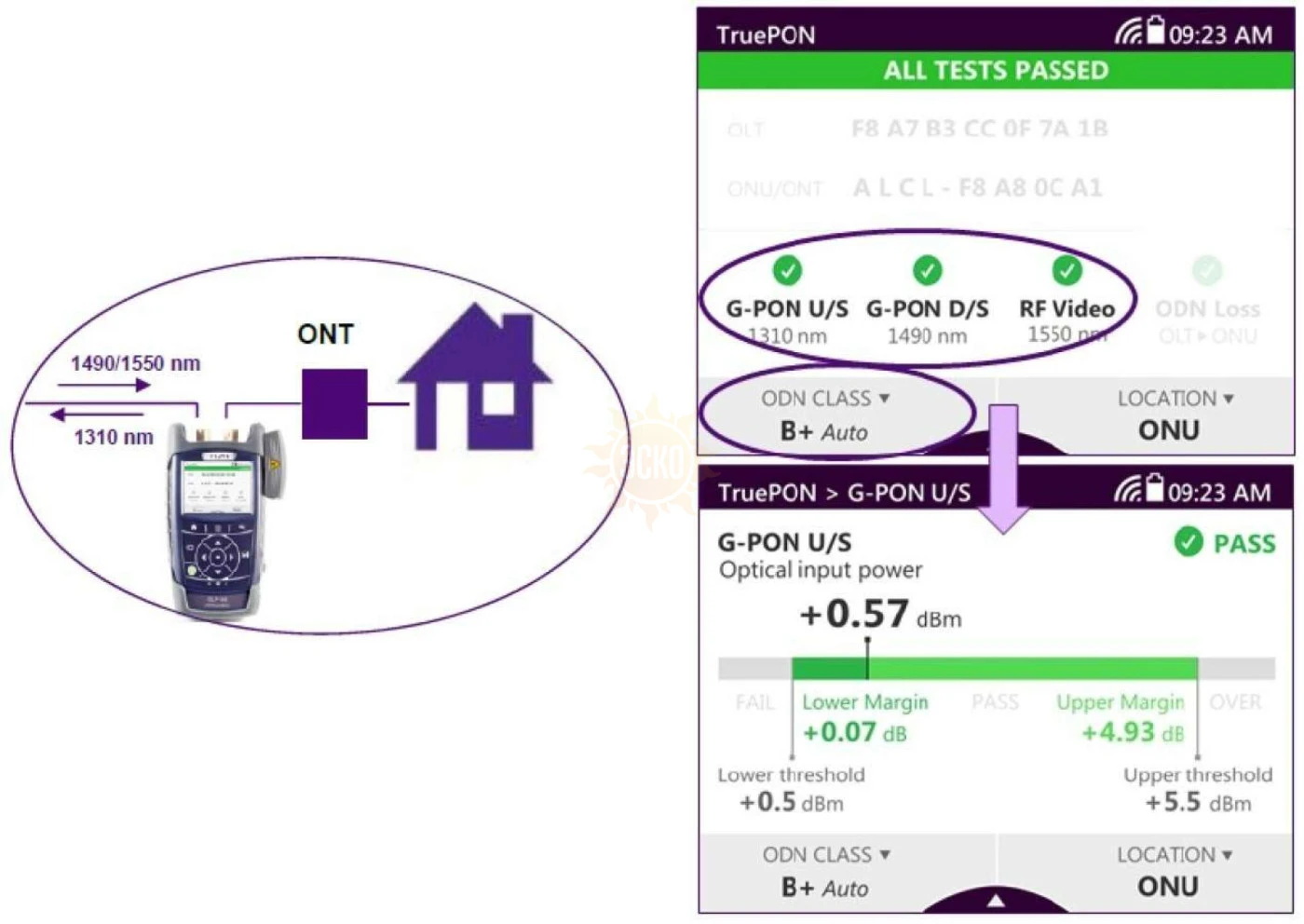

Сквозной режим работы через два оптических порта для измерения мощности нисходящего и восходящего потоков1

Нисходящий поток от OLT (1490 нм)

Восходящий поток от ONT (1310 нм)

Нисходящий поток видеосигнала RF (1550 нм)

Анализ данный GPON
Идентификация серийных номеров ONU/ONT2 Включено
Определение класса ODN и установка автоматического порога3 Включено
Измерение вносимых потерь в режиме активной передачи данных рабочей сети с автоматическим анализом "Прошел/Не прошел"3 Включено
Идентификация OLT3 Включено
Обнаружение чужих/мошеннических ONU2 Включено
Инспектирование волокна
С использованием внешнего видеомикроскопа Опционально - видеомикроскоп P5000i

FTTx Измерения

Измеритель мощности

Восходящий поток от ONT (1310 нм)4

Диапазон измерения мощности

-40 до 13 дБм4

Максимально допустимый уровень входного сигнала

+17 дБм

Спектральная полоса пропускания

1290 - 1330 нм

Нисходящий поток от OLT (1490 нм)

Диапазон измерения мощности

-40 до +7 дБм

Максимально допустимый уровень входного сигнала

+9 дБм

Спектральная полоса пропускания

1480 - 1500 нм

Нисходящий поток видео сигнала RF (1550 нм)

Диапазон измерения мощности

-40 до +26 дБм

Максимально допустимый уровень входного сигнала

+27 дБм

Спектральная полоса пропускания

1550 - 1560 нм

GPON анализ данных на 1490 нм

-30 до +7 дБм

Разрешение экрана

0,01 дБм/ 0,001 мкВт

Единицы измерений

 дБ, дБм, Вт, прошел/не прошел

Возвратные потери ORL

>60 дБ

Настройки порогов

ITU-T G.984.3 или настройки  пользователя

Калибровочные длины волн

1310/1490/1550 нм

Нестабильность мощности5

±0,5 дБ

Вносимые потери  на стыке5

<1,5 дБ

Общие характеристики

Экран

3,5” сенсорный контрастный цветной LCD

Память

 свыше 10000 результатов

Считывание данных

Через USB- интерфейс

Электрический интерфейс

2х USB порта, 1хmicro USB, Ethernet

Wi-Fi интерфейс

Опционально

Электропитание

12В, 2А

Батарея

Li-ion (37 В, 20 Вт),
(опционально 8 аккумуляторных батарей AA, 1.5В)

Работа от батареи

 >12 часов

Оптические коннекторы

Сменные SC/APC - 2шт
(опционально FC, ST и LC)

Габариты (ДхШхВ)

208х112х64 мм

Вес

750 г

Температура хранения

-25 до +55 ˚C

Рабочий диапазон температур

-5 до +45 ˚C

  1. Для сигналов B-PON (ITU-T G.983.x), E-PON (IEEE 802.3), G-PON (ITU-T G984.x).
  2. Для G-PON сигналов согласно ITU-T G.984 (без PON-ID).
  3. Для G-PON согласно ITU-T G.984 Amd3.
  4. В скоростном режиме (burst): -35 до +13 дБм.
  5. При 23°C ±3°C, 1310/1490/1550 нм, −7 дБм.

Комплектация VIAVI 2327/36-KIT

  • (2327/36) Измеритель мощности OLP-88 с двумя SC/APC коннекторами, 1шт.
  • (2305/98.88) Руководство по быстрому старту и началу работы, 1шт.
  • (2305/98.90) Инструкция по безопасности, 1шт.
  • (2128/03) Мягкая сумка для SmartClass Fiber - SC-2, 1шт.
  • Сертификат заводской калибровки, 1шт.
  • (2305/90.01) Адаптер питания (12В, 2A) PS4, 1шт.
  • (2305/90.02) RBP2 - отсек для прерзаряжаемых батареек стандарта АА, 1шт.
  • Аккумулятор Li-On (3.7 В, 20 Вт), 1шт.
  • (2327/94.02) встроенная программная опция GPON-ID, 1шт.
  • (2327/94.01) встроенная программная опция обнаружения чужих/мошеннических ONU, 1шт.
