FLIR A310 f специально разработан, чтобы противостоять электрическим нагрузкам и наблюдать за электрическими подстанциями 24 часа в сутки, неделю подряд и 365 дней в год.
Описание Flir A310f
Тепловизионные камеры FLIR A300f и A310f поставляются в погодоустойчивом пыле- и водонепроницаемом корпусе. Он обеспечивает высокую степень защиты (IP66) от внешнего воздействия и при этом не влияет на работоспособность камеры.

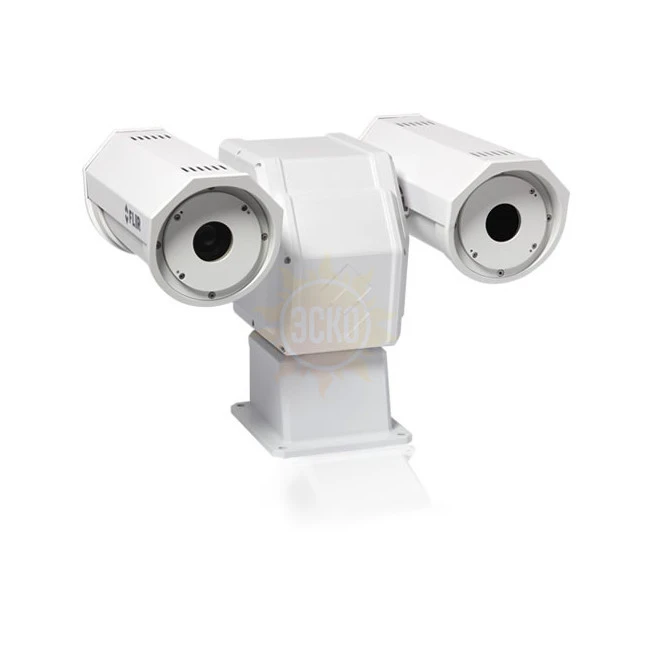

FLIR A310pt
Модель FLIR A310pt оборудована поворотно-наклонным механизмом и всеми функциями, необходимыми для создания решений с использованием одной или нескольких камер. FLIR A310pt может непрерывно поворачиваться на 360º по часовой стрелке и против нее, а также наклоняться на 45º вниз и вверх. Она идеально подходит для наблюдения за большими объектами, например угольными складами, свалками и подстанциями. Для передачи данных в модели FLIR A310pt используются стандартные аппаратные и программные протоколы Ethernet.
FLIR A310pt — это многосенсорная система, оснащенная цветной ПЗС камерой с 36-кратным увеличением и возможностью съемки при слабом освещении.

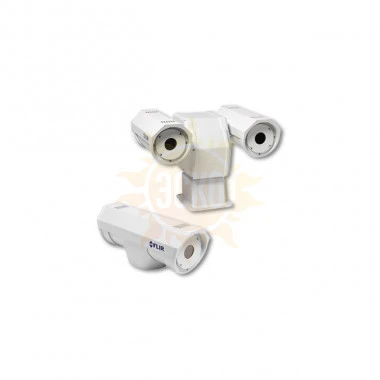

FLIR A300f и A310f
Модели FLIR A300 и A310 можно заказать в погодоустойчивом корпусе. Он обеспечивает высокую степень защиты (IP66) от внешнего воздействия и при этом не влияет на работоспособность камеры. Кроме того, он незаменим при установке камеры в пыльных или влажных местах. Таким корпусом может быть оборудована модель A300 с углом зрения объектива 25º или 45º, а также A310 с углом зрения объектива 25º, 45º или 90º.
Чтобы самостоятельно смонтировать корпус или дополнительно защитить уже установленную камеру FLIR A300 либо A310 от влаги и пыли, его можно заказать отдельно.
Встроенные функции всестороннего анализа (только FLIR A310)
Функции измерения участков, областей и разности температур.
Встроенные функции сигнализации (только FLIR A310)
Как функция анализа внутренней температуры или цифрового вывода.
TCP-совместимость Ethernet/IP и Modbus (только FLIR A310)
Простое предоставление общего доступа к результатам анализа и сигнализации программируемым логическим контроллерам.
Функциональные возможности для обмена сообщений (только FLIR A310)
Камера автоматически отправляет по электронной почте результаты анализа, ИК-изображения и многое другое по расписанию или сигналу тревоги. Независимая отправка файлов или электронной почты действуя в качестве FTP- или SMTP-клиента.
Функция маскирования изображений (только FLIR A310)
Для анализа требуется выбрать только соответствующую часть изображения.
Потоковое видео MPEG-4
Вывод потокового видео MPEG-4 через Ethernet для отображения на ПК изображений в реальном времени с разрешением 640x480 пикселей и частотой наложения до 30 Гц в зависимости от системы.
PoE (питание через Ethernet)
Для связи и питания используется лишь один кабель.
Цифровой ввод-вывод (только FLIR A310)
Для сигнализации и контроля внешнего оборудования.
Программное обеспечение для ИК-мониторинга
Программное обеспечение собственной разработки с поддержкой до девяти камер одновременно.
Выход видео
Вывод полного видеосигнала, совместимого со стандартами PAL и NTSC.
Объективы
Встроенные 25-градусные объективы с моторизованной и автоматической фокусировкой. Доступны дополнительные объективы.
Высокая чувствительность < 50 мК
Температурная чувствительность < 50 мК позволяет получать точнейшие изображения и сведения о малейших температурных изменениях.
Дистанционное управление
Дистанционное управление камерой через Интернет по протоколу TCP/IP.
16-разрядное изображение
Передача 16-разрядных изображений на ПК для анализа.
Встроенное соединение Ethernet 100 Мб
Ethernet 100 Мб.
Параметры изображения и оптики | |
Поле обзора / Минимальное фокусное расстояние | 25° × 18.8° / 0.4 м |
Распознавание объектива | Автоматическое |
Температурная чувствительность/NETD | < 0.05°C при +30°C / 50 мK |
Фокусировка | Автоматическая или ручная (встроенный мотор) |
Диафрагменное число F | 1,3 |
Частота изображения | 30 Гц |
Зум | Непрерывный 1–8× , цифровой, интерполирование |
Параметры детектора | |
ИК-разрешение | 320 × 240 пикселей |
Шаг детектора | 25 мкм |
Постоянная времени детектора | 12 мс, типичная |
Микроболометр (FPA) / Спектральный диапазон | Неохлаждаемый микроболометр / 7.5–13 мкм |
Измерение | |
Интервал температур объекта | От –20 до +120°C |
От 0 до +350°C | |
Погрешность | ±2°C или ±2% от показаний |
Настройка | |
Цветовая гамма | Цветовые гаммы (ЧБ,ЧБ инв, цветной) |
Команды настройки | Дата/время, температура в °C |
Хранение изображений | |
Средство хранения изображений | Встроенная память |
Форматы файлов | Стандарт JPEG, 16-битовые данные измерений |
Композитное видео | |
Видео | Композитный видеовыход, совместим с PAL и NTSC |
Видео, стандарт | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |

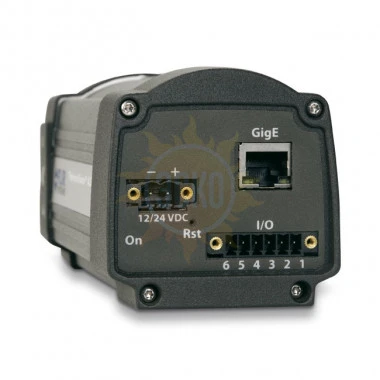

Цифровые входы/выходы | |
Цифровой вход | 2 с оптической развязкой, 10–30 В постоянного тока |
Цифровой выход, назначение | Сигнализатор, выход на внешнее устройство (активируется программно) |
Цифровой выход | 2 с оптической развязкой, 10–30 В постоянного тока, макс. 100 мА |
Напряжение изоляции | 500 В (среднеквадратическое) |
Напряжение питания | 12/24 В постоянного тока, макс. 200 мА |
Тип разъема | 6-контактный, штекерного типа с винтовым креплением |
Цифровой вход, назначение | Метка изображения (старт/стоп/общая), вход внешнего устройства (программое считывание) |
Ethernet | |
Стандарт | IEEE 802.3 |
Тип разъема | RJ-45 |
Тип | 100 Мб/с |
Связь | TCP/IP через собственное соединение FLIR |
Передача видео | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
Питание | Питание по Ethernet, PoE IEEE 802.3af класс 0 |
Система питания | |
Мощность | 12/24 В постоянного тока, 24 Вт абсолютный максимум |
Тип разъема | 2-pконтактный, штекерного типа с винтовым креплением |
Напряжение | Допустимый диапазон 10–30 В постоянного тока |
Требования к условиям окружающей среды | |
Интервал температуры хранения | От –40 °C до +70 °C |
Влажность (работа и хранение) | IEC 60068-2-30/24 ч 95 % относительная влажность от +25 °C до +40 °C |
Электромагнитная совместимость | • EN 61000-6-2:2001 (защищенность) |
• EN 61000-6-3:2001 (излучение) | |
• FCC 47 CFR часть 15 класс B (излучение) | |
Устойчивость к вибрации | 2 g (IEC 60068-2-6) |
Физические характеристики | |
Материал корпуса | Алюминий |
Характеристики Flir A310f
Основные характеристики Flir A310f | |
---|---|
Дисплей | 640 x 480 |
ИК-Матрица | 320 × 240 |
t° чувств. мК | 50 |
t° диапазон C° | -25 +50 |
Частота обновления Гц | 30 |
Стандартный объектив | 25° × 18,8° |
Сменный телеобъектив | - |
Фокусировка | ручная + моторизированная |
Голосовые комментарии | - |
Встроенная цифровая камера | - |
LED-подсветка | - |
Вес, кг | 0.4 |
Комплектация Flir A310f
1. | тепловизор A310f |
2. | подставка для камеры |
3. | крепление для установки |
4. | переходник для установки |
5. | источник питания |
