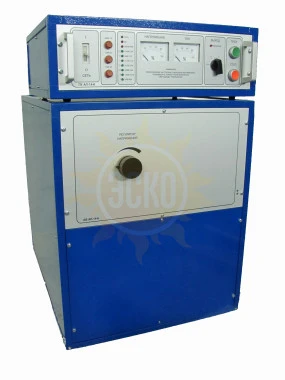

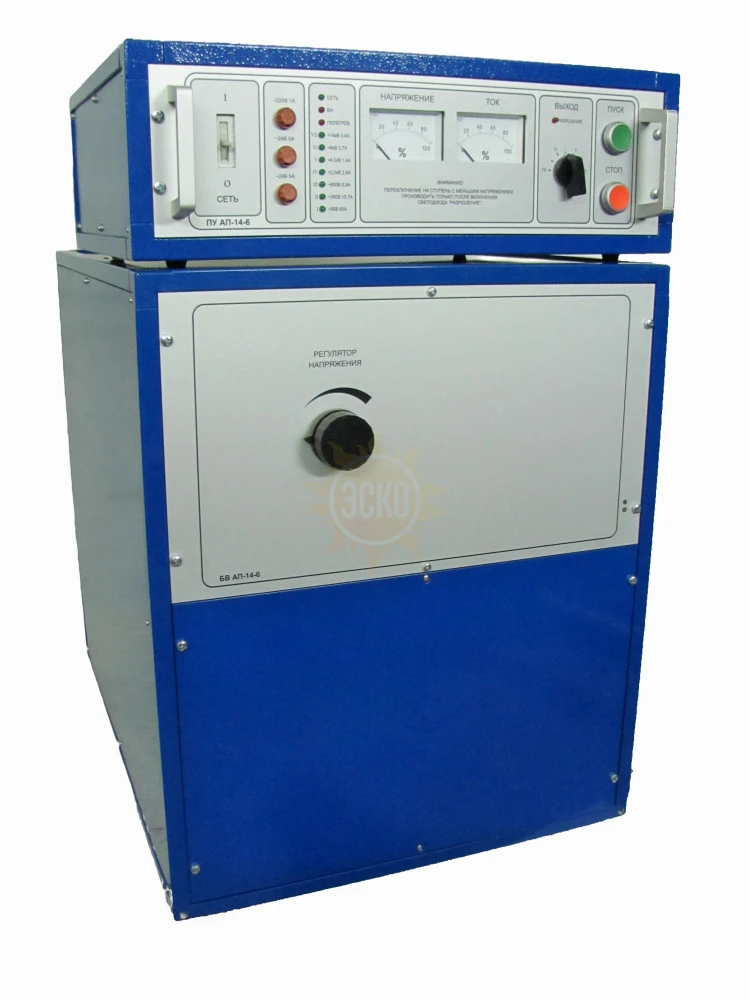

Прожигающий трансформатор АП-14-6

Артикул: 502847
701 700
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве 300

по России от 500

Назначение аппарата прожига АП-14-6

Аппарат прожига АП-14-6 предназначен для преобразования высокоомных повреждений силовых кабелей с бумажно-масляной изоляцией, имеющих неустойчивый характер, в низкоомные устойчивые повреждения («прожигание» поврежденной изоляции), что позволяет однозначно определять место повреждения различными методами. Выполнен по «классической» многоступенчатой схеме и рассчитан для установки в электролабораторию.

Отличительные особенности аппарата прожига АП-14-6

  • мощный и надежный аппарат, который подтвердил свою эффективность в процессе эксплуатации;
  • имеет четыре ступени на выпрямленном напряжении с безразрывным переключением и три ступени на переменном напряжении с минимальным разрывом при переключении;
  • для исключения случаев «потери дуги» при переключении ступеней имеет систему подсказки (индикация «РАЗРЕШЕНИЕ»), позволяющую оператору гарантировано поддерживать процесс прожигания до необходимого значения пробивного напряжения.
  • выходной ток 60А аппарат обеспечивает на кабеле длиной 50м сечением 6мм2.
  • одинаковые габаритные размеры с аппаратом АВИ-32-2 для удобства монтажа в электротехническую лабораторию.

Условия применения аппарата прожига АП-14-6

Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
температура окружающей среды от минус 30°С до плюс 40°С;
относительная влажность до 80% при температуре плюс 25°С;
атмосферное давление 530÷800 мм рт. ст.

Технические характеристики аппарата прожига АП-14-6

Параметр Значение
Напряжение питания частотой 50Гц, В 220±22
Максимальная потребляемая мощность, кВА 6,0
Максимальное выходное выпрямленное напряжение, кВампл 14
Максимальный выходной переменный ток, А 60
Количество ступеней 7
Время непрерывной работы, час не ограничено
Габаритные размеры, мм, не более:
пульта управления ПУ АП-14-6
блока высоковольтного БВ АП-14-6
ограничителя потребляемой мощности ОПМ

510х150х500
480х550х600
420х180х210
Масса, кг, не более
пульта управления ПУ АП-14-6
блока высоковольтного БВ АП-14-6
ограничителя потребляемой мощности ОПМ

13
97
22

Комплектация АП-14-6

Комплект поставки АП-14-6

Наименование Количество
1. Пульт управления ПУ АП-14-6 1
2. Блок высоковольтный БВ АП-14-6 1
3. Ограничитель мощности ОПМ-25 1
4. Кабель питания 5м 1
5. Кабель соединительный 2м 2
6. Провод соединительный 0,5м 2
7. Провод заземления 3
8. Паспорт 1
