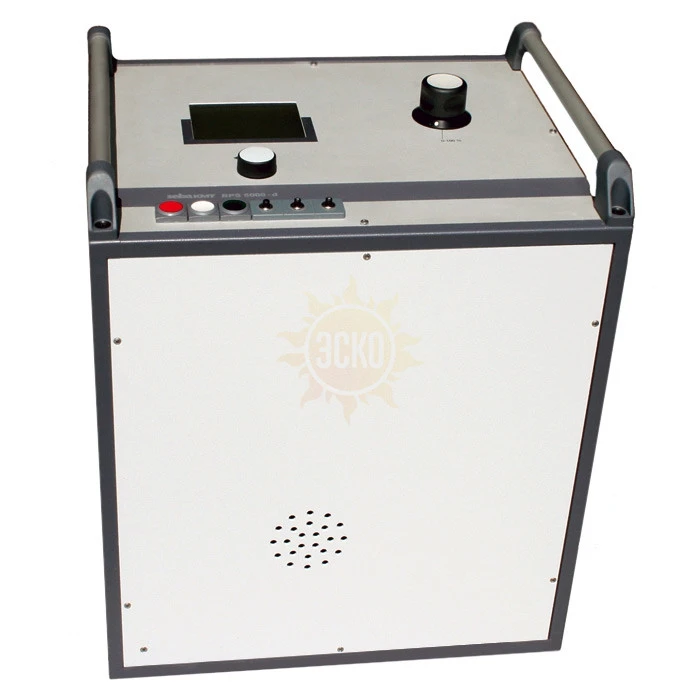

Прожигающий трансформатор BPS 5000

Артикул: 12862
цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500

Описание испытательно-прожиговой установки BPS 5000

Обычно эта установка встраивается в лабораторию, но может использоваться и в качестве отдельного прибора для преобразования повреждений или для прожига.

Благодаря цифровому управлению установка может работать как прибор прожига для преобразования тяжело локализуемых повреждений, а также как блок управления для подключенной извне испытательной установки.

Эта установка может осуществлять обычные испытания кабеля постоянным напряжением или уже давно применяемые и нормированные испытания СНЧ 0,1 Гц косинусно-прямоугольным переменным напряжением. Регистрируется и ток утечки при СНЧ-испытании - особенность при косинусо-прямоугольной форме напряжения.

Все важные результаты измерения можно запротоколировать и передать на ПК по встроенному устройству Bluetooth.

Функции и возможности упрвления испытательно-прожиговой установки BPS 5000

  • Испытания DC до 80 кВ
  • Испытания AC до 58 кВ
  • VLF 54 кВ с измер. тока утечки и протоколированием
  • Прожиг постоянным и переменным напряжением
  • Режим поиска повреждений оболочки

Преимущества испытательно-прожиговой установки BPS 5000

  • Высокий ток прожига
  • Прожиг постоянным и переменным напряжением
  • Протоколирование
  • Цифровая индикация результатов измерения
  • Интерфейс Bluetooth
  • Увеличенно время прожига
  • Вв испытательный прибор при использовании HPG 70
  • Блок управления приставкой СНЧ
  • Измерение фактического эффективного значения (TrueRMS) напряжения и тока

Технические характеристики испытательно-прожиговой установки BPS 5000

Параметр Значение
Прожиг
Ступени прожига (DC) 0...1,2 кВ / 6 А, 0...4 кВ / 1,5 А
0 … 8 кВ / 0,8 A, 0 … 15 / 0,5 A
Ступени прожига (AC) 0 … 60 В / 110 A, 0 … 220 В / 30 A
DC испытание (при встраивании в лабораторию)
Выходное напряжение (DC) 0 … 80 кВ
Номинальный ток (IN) 15 мA
Ток короткого замыкания (IK) 50 мA (макс. 1 ч)
Мощность 1,5 кВА
Мощность короткого замыкания 3,5 кВА (макс. 1 ч)
Рабочая температура -10 °C …+40 °C
СНЧ-испытание (опция)
Испытательное напряжение 0 … 54 кВ
Метод 0,1 Гц косинусо-прямоугольная форма испытательного напряжения
Максимальная испытательная емкость 5 мкФ
Номинальный ток (IN) 15 мA +/- 3 мA
Потребляемая мощность 1 кВА
Диапазоны напряжения 0 … 5 кВ / 0,8 A, импульсы 1:3 0 … 10 кВ / 0,5 A
Общие данные
Индикация LCD, разрешение 320 x 240. Отключение ПО при 120 °C
Диапазон температур Аппаратное отключение при 145°C
Питание 230 В ±10 %, 45 … 60 Гц
Потребляемая мощность макс. 7,0 кВА
Класс защиты I согласно DIN VDE 0140 T.1
Вид защиты IP 20 согласно EN 60529
Габариты (ШхВхГ) 434 x 560 x 520 мм
Масса 108 кг

Комплектация BPS 5000

Комплект поставки BPS 5000

Наименование Количество
Комплект кабелей для BPS 5000-d-SA 1
Прибор для управления прожигом 1
