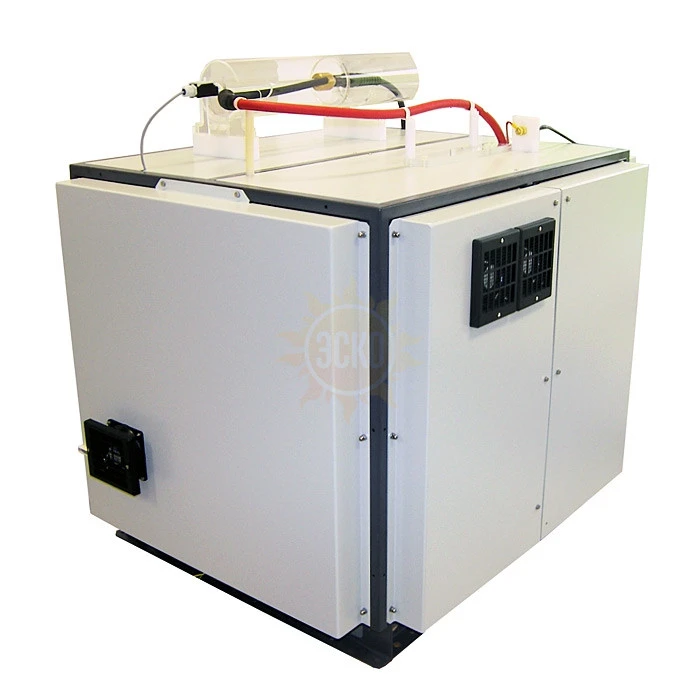

Назначение испытательной установки VLF CR-60-HP
Мощная и эффективная испытательная система СНЧ VLF CR-60-HP предназначается для испытаний напряжением 0.1 Гц косинусно-прямоугольной формы очень длинных кабелей, как, например, ветряных парков, в соответствии с нормами DIN VDE, IEC и IEEE.
В соответствии с нормами кабели и муфты должны проверяться после укладки и ремонта на диэлектрическую прочность. Испытательная система VLF CR-60-HP может быть использована для уровней номинального напряжения до 36 кВ.
Установка VLF CR-60-HP состоит из блока управления и высоковольтной части. Высокая испытательная мощность 6,5 мкФ позволяет одновременное испытание всех трех фаз.
Система позволяет также испытать кабель и соединенные с ним распределительные устройства положительным или отрицательным постоянным напряжением.
Косинусно-прямоугольная форма напряжения 0,1 Гц позволяет уверенно привести к пробою слабые места в кабельной линии.
Преимущества испытаний СНЧ 0,1 Гц с косинусно-прямоугольной формой напряжения подтверждены многими научными исследованиями и практическими примерами. Данный метод рекомендован к использованию нормами DIN-VDE (HD 620 и 621) и стандартом IEEE400.
Данная испытательная система СНЧ может использоваться как компонент электротехнической лаборатории, так и в качестве отдельной установки.
Интергрированный контур безопасности и функция распознования пробоя обеспечивают высокий уровень безопасности работ.
Измерение токов утечки позволяет осуществить качественную оценку состояния кабельной изоляции, а функция протоколирования позволяет сохранить и в дальнейшем обработать результаты испытаний.
Достоинства испытательной установки VLF CR-60-HP
- Очень высокая испытательная мощность без снижения частоты
- Испытание СНЧ 60 кВ для кабелей длиной от 20 до 30 км
- Отсутствие эффектов поляризации, как при испытаниях DC
- Протоколирование
- Функция распознавания пробоя
- Измерение тока утечки
Технические характеристики испытательной установки VLF CR-60-HP
| Параметр | Значение |
| Режим 0,1 Гц СНЧ | |
| Выходное напряжение СНЧ (Un) | 0 … 60 кВэфф |
| Выходной ток | 0 … 17 мA, разрешение 10 мкA |
| Испытательная емкость при 60 кВэфф | макс. 6,5 мкФ (3 х U0 для 36 кВ кабеля) |
| Испытательная емкость при 38 кВэфф | макс. 10,3 мкФ (3 х U0 для 22 кВ кабеля) |
| Режим DC | |
| Выходное напряжение DC- | 0 … -60 кВ |
| Выходное напряжение DC+ | 0 … +60 кВ |
| Измерение токов утечки | Интегрировано |
| Функция протоколирования | Интегрировано |
| Точное ОМП оболочки | 0 … 10 кВ / Takt 1:3, 1:5, 1:9 |
| Входное напряжение | 115 В/ 230 В ±10 %, 50/60 Гц 1900 ВА |
| Размеры (ШхВхГл) | 1350 x 1250 x 1100 (1500*) мм |
| Вес | 380 кг |
| Класс защиты | IP 20 |
| Рабочая температура | -25°C … +55°C |
| Температура хранения | -40°C … +70°C |
Комплектация VLF CR-60-HP
Комплект поставки VLF CR-60-HP
| Наименование | Количество |
| Испытательная установка VLF CR-60 | 1 |
| Комплект кабелей | 1 |
| Сумка для принадлежностей | 1 |
