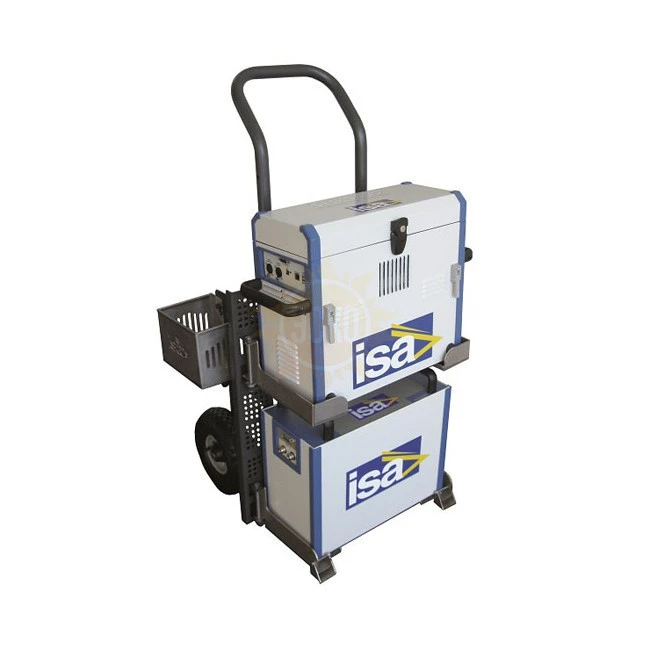

ISA STS-4000 TD - cистема комплексной проверки трансформаторов и оборудования подстанций

Напряжение
2000 В
Частота
1 … 500 Гц
Размеры
450 х 400 х230 мм
Вес
29 кг
Ток, А
3, 6
Погрешность
< (0,05% от изм. знач + 0,05% от диапазона) типичное значение
Потребляемая мощность
360 ВА
Температура рабочая
От -10 до + 55 °С
Температура хранения
от -20 до 70° C
цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500

Назначение STS-4000 TD

Система STS-4000 TD предназначена для проверки и электрических испытаний силовых трансформаторов, трансформаторов тока, трансформаторов напряжения, высоковольтных выключателей, генераторов, устройств заземления и прочего первичного и вторичного оборудования. Высокая автоматизация прибора STS-4000 позволяет ускорить процесс испытаний и уменьшить количество возможных ошибок. Комбинирование прибора STS-4000 совместно с дополнительными модулями позволяет значительно расширить функционал системы.

STS-4000 TD  - система комплексной проверки оборудования подстанций производства компании ISA (Италия) предназначена для проведения автоматических комплексных электромагнитных и диэлектрических испытаний силовых трансформаторов, трансформаторов тока (ТТ) и напряжения (ТН). Также прибор позволяет проводить ряд испытаний высоковольтных выключателей, устройств релейной защиты, устройств заземления и воздушных линий.

Отличием системы STS-4000 от STS-5000 является отсутствие в STS-4000 сильноточных выходов 800 А переменного тока и 400 А постоянного тока, а соответственно и невозможность провести без данных выходов ряд проверок ТТ и ТН.

От оператора требуется собрать схему измерений, ввести параметры объекта испытаний, допуски, выбрать необходимое испытание и нажать на кнопку запуска теста. Прибор автоматически проводит испытание с генерацией и измерением всех необходимых величин и записывает результаты в память. Результаты испытаний сохраняются в локальной памяти и могут быть переданы в ПК для хранения, анализа и формирования протокола.

Управление прибором STS-4000 осуществляется двумя способами:

- без ПК: посредством собственных органов управления и большого цветного ЖК-дисплея,

- при помощи ПК и программного обеспечения TDMS.



Характеристики ISA STS-4000 TD - cистема комплексной проверки трансформаторов и оборудования подстанций

Технические характеристики STS-4000 TD

Высоковольтный выход переменного тока

Выходное напряжение 2000 В
Макс. мощность 2500 Вт
Погрешность измерения < (0,05% от изм. знач + 0,05% от диапазона) типичное значение


Слаботочный выход переменного тока

Выходной ток 6 А / 3 А
Выходное напряжение 70 В / 140 В
Макс. мощность 360 ВА


Слаботочный выход постоянного тока

Выходной ток 6 А
Выходное напряжение 65 В
Макс. мощность

360 Вт


Низковольтный выход переменного напряжения

Выходной ток 140 В / 70 В
Макс. мощность 420 ВА


Общее для выходов тока и напряжения

Диапазон частот 15 … 500 Гц
Разрешение частоты 10 м Гц


Измерительные входы

Вход переменного тока 10 А
< (0,05% от изм. знач + 0,05% от диапазона)
Вход постоянного тока 10 А
< (0,03% от изм. знач + 0,08% от диапазона)
Вход переменного напряжения 1 300 В
< (0,05% от изм. знач + 0,05% от диапазона)
Вход переменного напряжения 2 3 В
< (0,03% от изм. знач + 0,08% от диапазона)
Вход постоянного напряжения 10 В
< (0,03% от изм. знач + 0,08% от диапазона)


Измерение фазового угла

Диапазон 0 – 360°
Разрешение 0,01°
Погрешность < 0,1°


Дискретный вход

Дискретные входы (количество) 1
Параметры контакта «сухой»; под напряжением (AC, DC)
Разрешение измерения времени 1 мс


Дисплей

Тип TFT LCD Цветной
Разрешение 640 х 480
Размер дисплея 132 х 99 мм


Интерфейсы связи

Ethernet Есть
USB для подключения к ПК Есть
USB для подключения USB-флеш-накопителя 2 шт


Габаритные размеры и масса

Габаритные размеры 450 х 400 х230 мм
Масса 29 кг


Температурный диапазон

Температура хранения -20 … 70° C
Рабочая температура -10 … 55° C


Измерение тангенса угла диэлектрических потерь

Название модуля TD 5000
Максимальное напряжение 12000 В
Максимальный выходной ток 300 мА
Частота 1 … 500 Гц
Измерение полного сопротивления 1 кОм – 1400 МОм
(0,5% от изм. знач)
Измерение мощности 10 кВт/100 кВ /1 МВ
(0,5% от изм. знач + 1 мВт)
Габариты 440 х 345 х210 мм
Масса 25 кг


Измерение емкости (диапазон/погрешность)

Диапазон 1 1 пФ – 5мкФ
± (0,1% от изм. знач + 0,1 пФ)
Диапазон 2 5 мкФ – 200 мкФ
± (0,5% от изм. знач + 1 нФ)


Измерение тангенса угла потерь

Диапазон 1 0 - 10%
(0,1% от изм. знач + 0,005%)
Диапазон 2 0% - 100%
(0,5% от изм. знач + 0,02%)
Диапазон 3 > 100%
(0,8% от изм. знач + 0,05%)


Измерение индуктивности

Диапазон 1 1 Гн – 10 кГн
(0,5% от изм. знач.)
Диапазон 2 100 Гн – 1 МГн
(0,5% от изм. знач)

Комплект поставки  STS-4000 TD

  • Универсальная система STS-4000;
  • Модуль для измерения tan D и емкости TD-5000;
  • Комплект кабелей;
  • Тележка;
  • Универсальное программное обеспечение;
  • Транспортный кейс;
  • Транспортный кейс для кабелей;
  • Руководство по эксплуатации;
  • Свидетельство о первичной поверке;
  • Гарантийный талон ГК «Энергоскан»


Дополнительная комплектация

  • Коммутатор STCS;
  • Коммутатор STCS Plus;
  • Модуль размагничивания STDE;
  • Ячейка для измерения tan D жидких диэлектриков;
  • Комплект «Заземление» ;
  • Комплект «Напряжение прикосновения и шага»;
  • Комплект «Импеданс линии»;
  • Цифровой датчик температуры и влажности;
  • Проблесковый маячок;
  • Внешняя кнопка разрешения запуска испытания;
  • Модуль калибровки TD-5000;
  • Токоизмерительные клещи;
  • Нагрузочный трансформатор BUX 2000/3000/5000;
  • PADS – программа управления прибором с ПК (3 версии).
