Главная / Каталог / Радиоизмерительные приборы / Ч1-2010 - стандарт частоты рубидиевый

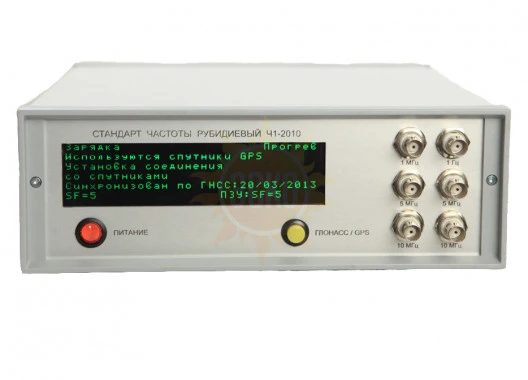

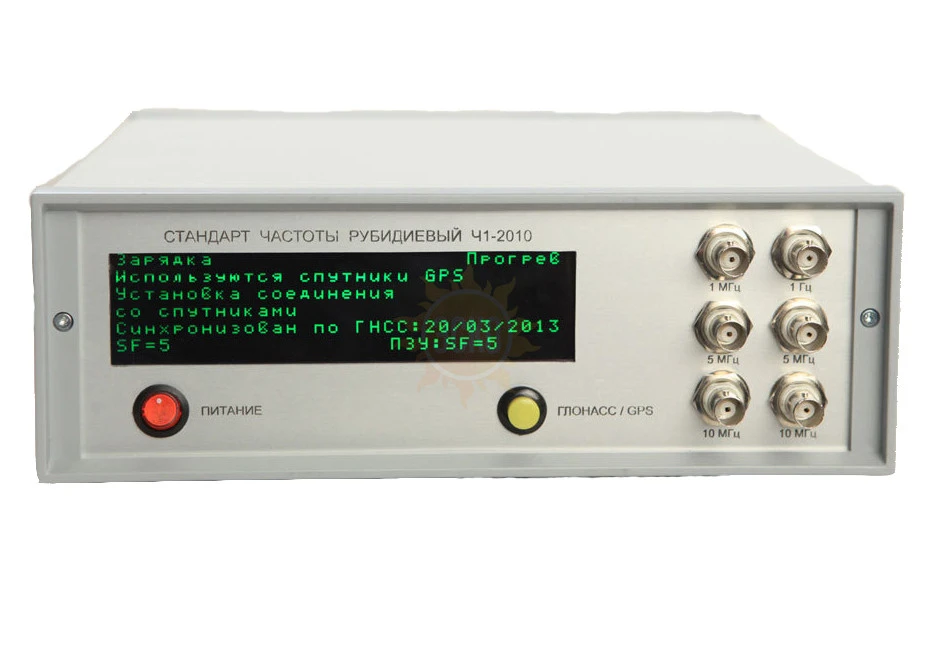

Частотомеры Ч1-2010 - стандарт частоты рубидиевый

распечатать описание в PDF

Артикул: 30595

Частотный диапазон мин.

10 мГц

Чувствительность

Нет данных

Тип

Опции

Дисплей

Нет

Питание

от 11 до 15 В

Разрешение

Нет данных

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

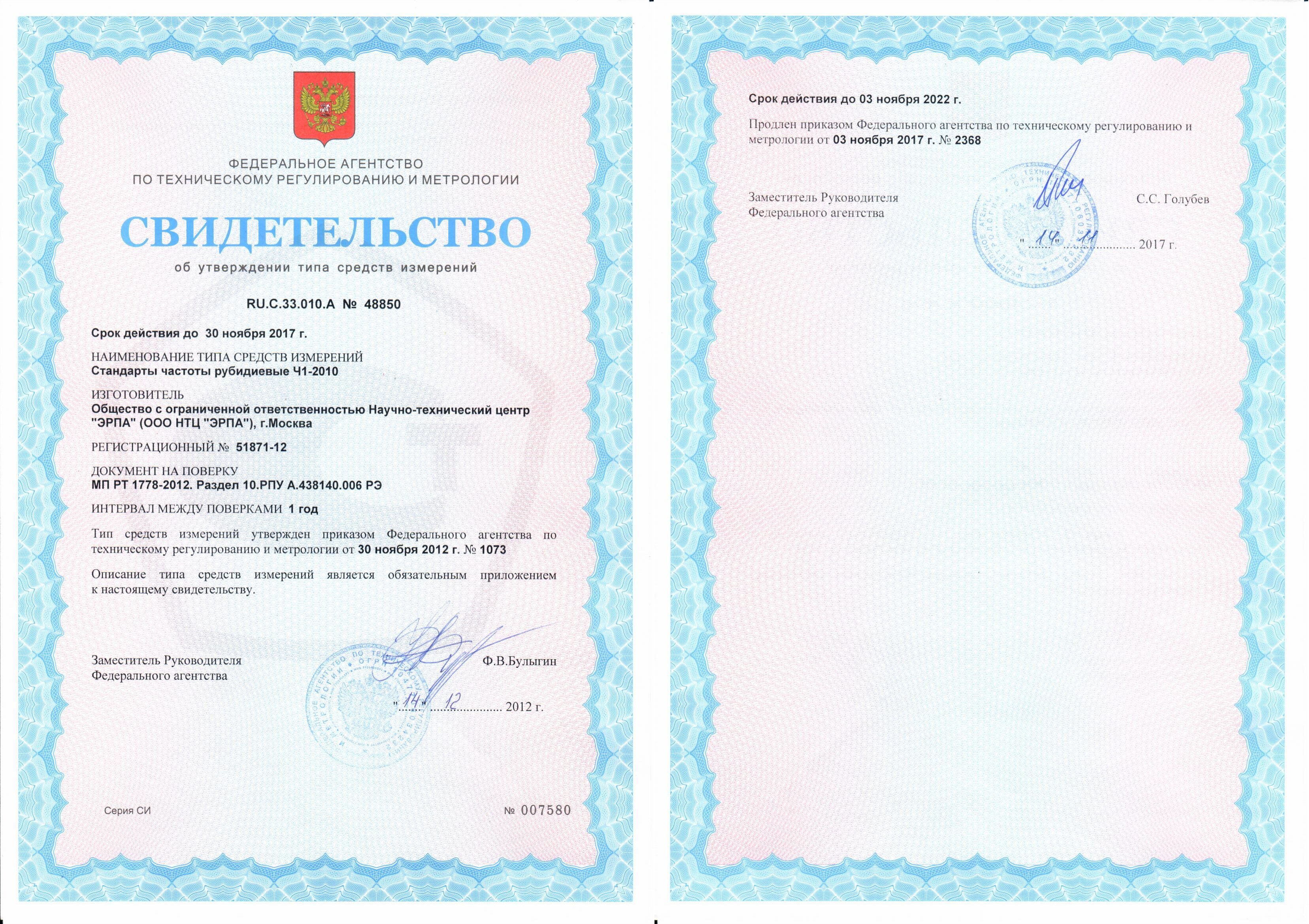

Госреестр 51871-12
до 03.11.2027

Межповерочный интервал 1 год

Стандарт частоты рубидиевый Ч1-2010 предназначен для использования в качестве источника опорного сигнала высокой стабильности. Может быть применён в аппаратуре измерения частоты и времени.

При заказе определяется количество выходов для каждого номинала частоты. Может меняться для 10 МГц и 5 МГц от 0 до 8 шт, для 1 МГц и 1 Гц от 0 до 1 шт.

Особенности стандарта частоты рубидиевого Ч1-2010:

Малые габариты: 260х260х90 мм;
Небольшой вес: 6 кг с аккумулятором;
Низкая потребляемая мощность: 24 Вт в установившемся режиме;
Малое время выхода в рабочий режим: 1 ч до стабильности 1х10^-10, 24 ч до стабильности 5х10^-12;
Широкий температурный диапазон: от -5°С до +40°С;
Частота выходного сигнала 10 МГц, 5 МГц и 1 МГц;
Подстройка по сигналу GPS;
Высокие метрологические характеристики в рабочих условиях эксплуатации;
Универсальное питание: от сети переменного тока 220 В, 50 Гц; от сети постоянного тока 12В; от встроенного аккумулятора.

Синхронизация со спутником GPS

Можно компенсировать уход частоты рубидиевого опорного генератора, синхронизировав с источником, имеющим более хорошую долговременную стабильность, например с сигналом 1 pps приемника GPS. Как видно из графика (Allan variance) на рисунке ниже, кратковременная стабильность GPS достаточно низкая (примерно 5,000 x 10^-12) и сравнима со стабильностью рубидиевого опорного генератора (примерно 5,000 x 10^-12). Однако, на интервале в несколько часов, GPS более стабилен, и в этом случае уход частоты рубидиевого опорного генератора можно компенсировать, засинхронизовав его с GPS.

Технические характеристики стандарта частоты рубидиевого Ч1-2010

Параметр	Значение
Номинальные значения частот выходных сигналов	10 МГц, 5 МГц, 1 МГц 1 Гц
Среднеквадратическое значение напряжения выходного сигнала частотой 10, 5 и 1 МГц на нагрузке 50 ± 2 Ом	1 ± 0,2 В
Амплитуда импульсов выходного сигнала частотой 1 Гц на нагрузке 50 ± 2 Ом	Не менее 2,5 В
Предел допускаемой относительной погрешность сигнала по частоте за 1 год, в автономном режиме работы, не более	± 6×10^-10
Предел допускаемого относительного среднего (систематического) изменения частоты в автономном режиме работы (при отсутствии синхронизации по сигналам ГНСС): - за сутки, не более - за месяц, не более	± 1,5×10^-12 ± 5×10^-11
Предел допускаемой относительной погрешность воспроизведения частоты от включения к включению без синхронизации по сигналам ГНСС, не более	2×10^-11 24 часа выключено, 1 час включено
Нестабильность частоты, как в автономном режиме, таки в режиме синхронизации по сигналам ГНСС (среднеквадратическое относительное двухвыборочное отклонение частоты) выходного сигнала при изменении температуры окружающей среды в пределах ±1°C в любой точке диапазона рабочих температур не более: - за время измерения 1 с - за время измерения 10 с - за время измерения 100 с - за время измерения 1 час - за время измерения 1 сутки	2×10^-11 1×10^-11 2×10^-12 2×10^-12 5×10^-12
Пределы допускаемой относительной погрешности по частоте при работе в режиме синхронизации по сигналам ГНСС: - через 1 час 10 минут после включения - через 2 часа после включения - через 4 часов после включения - через 8 часов после включения - через 24 часа после включения	± 1×10^-10 ± 3×10^-11 ± 2×10^-11 ± 1×10^-11 ± 5×10^-12
Пределы допускаемой относительной погрешности по частоте за 30 суток в автономном режиме после синхронизации по сигналам ГНСС в течении 24 часов в нормальных условиях, не более	± 5×10^-11
Пределы допускаемой относительной погрешности по частоте за 30 суток в автономном режиме после синхронизации по сигналам ГНСС в течении 24 часов в диапазоне рабочих температур от минус 5 до плюс 40 °С, не более	± 1×10^-10
Предел абсолютной погрешности привязки фронта выходного импульса частотой 1 Гц, выдаваемой прибором, по отношению к шкале времени UTC(SU), к шкале системного времени ГЛОНАСС, к шкале системного времени GPS, в режиме синхронизации по сигналам ГНСС после синхронизации по сигналам ГНСС не менее 2 часов в диапазоне рабочих температур от минус 5 °С до плюс 40 °С, не более	1 мкс
Значение температурного коэффициента частоты по абсолютной величине, не более	2,2×10^-12 (1/°С)
Время прогрева в автономном режиме, не менее	1 часа
Ослабление гармонических составляющих в выходном сигнале 10, 5 и 1 МГц, не менее	30 дБ
Ослабление негармонических составляющих в выходном сигнале10 МГц (в полосе100 кГц), не менее	130 дБ
Спектральная плотность мощности фазовых шумов (СПМ ФШ) в одной боковой полосе, не более: - при отстройке на 10 Гц - при отстройке на 100 Гц - при отстройке на 1000 Гц	-130 дБ/Гц -140 дБ/Гц -130 дБ/Гц
Число программно-переключаемых универсальных радиоканала для приема сигналов ГНСС ГЛОНАСС, GPS	24
Минимальное число спутников для надежной синхронизации стандарта частоты	4
Гарантированное время начала выдачи импульсного сигнала синхронизации после подключения питания не более	25 минут
Напряжение питания активной антенны	5 ± 0,2 В
Напряжение питания	от 11 до 15 В
Ток потребления при номинальном напряжении питания, в режиме прогрева не превышает	5 А
Ток потребления при номинальном напряжении питания, в установившемся режиме не превышает	2,5 А
Количество выходов (в зависимости от комплектации), не более: - 10 МГц - 5 МГц - 1 МГц - 1 Гц	12 от 0 до 8 от 0 до 8 от 0 до 1 от 0 до 1
Габариты (ШхВхГ), не более	260×90×290 мм
Масса с аккумулятором, не более	6 кг

Комплектация Ч1-2010 - стандарт частоты рубидиевый

Комплект поставки Ч1-2010

№	Наименование	Количество
1	Cтандарт частоты рубидиевый Ч1-2010	1
2	Встроенный аккумулятор	1
3	GPS антенна с кабелем 5 м	1
4	Инструкция по эксплуатации	1
5	Жесткий кейс для транспортировки	1
