ПрофКиП ДНВ-8 делитель напряжения высоковольтный (8кВ, 40МГц)

распечатать описание в PDF

ПрофКиП ДНВ-8 делитель напряжения высоковольтный (8кВ, 40МГц)

126 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП ДНВ-8 делитель напряжения высоковольтный (8кВ, 40МГц)

Назначение делителя напряжения высоковольтного ПрофКиП ДНВ-8
Делитель напряжения высоковольтный ПрофКиП ДНВ-8 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC.





Особенности и преимущества делителя напряжения высоковольтного ПрофКиП ДНВ-8
Полоса пропускания	40МГц
Коэффициент деления	1:1000
Максимальное входное напряжение	8кВ
Точность	3%

Метрологические и технические характеристики делителя напряжения высоковольтного ПрофКиП ДНВ-8

Наименование характеристики	Значение
Полоса пропускания, МГц	от 0 до 40
Коэффициент деления (преобразования)	1:1000
Пределы допускаемой относительной погрешности коэффициента деления, %	DC：± 2% до 5 кВ , ± 3% до 8 кВ AC: ±3% до 1кВ
	DC：± 2% до 5 кВ , ± 3% до 8 кВ AC: ±3% до 1кВ
Входное сопротивление, МОм	100
Входная емкость, пФ	3
Максимальное значение входного напряжения, кВ:
Максимальное значение входного напряжения, кВ:
DC	0 - 8
AC: импульсный сигнал	≤ 16
AC: синусоидальный сигнал	≤ 6 rms
Время нарастания,нс	9
Температурный коэффициент	200 ppm/°C
Рабочие условия применения:
– температура окружающего воздуха, С	от +15 до +35
– относительная влажность окружающего воздуха, %	от 30 до 80
– атмосферное давление, кПа	от 94 до 107
Масса, кг, не более	0,2

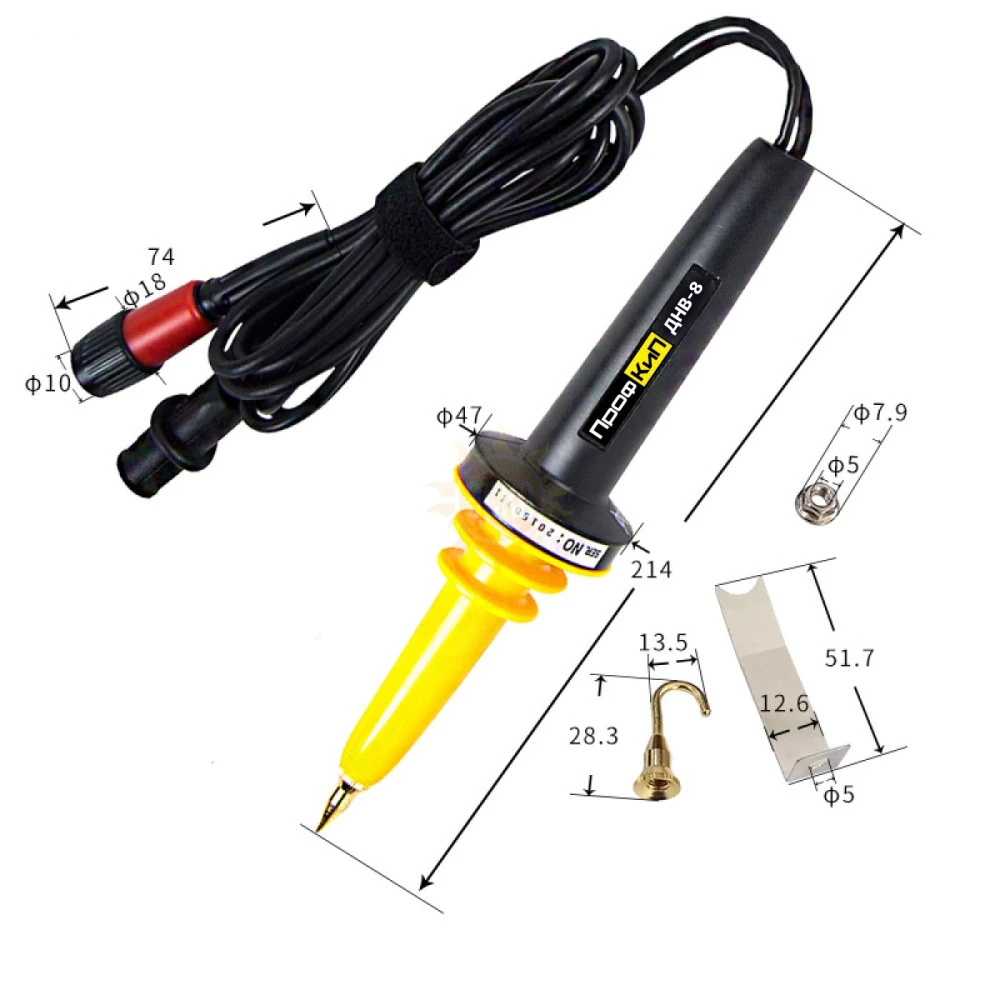

Габаритные размеры, мм не более
диаметр	60
длина	250


Комплект поставки делителя напряжения высоковольтного ПрофКиП ДНВ-8

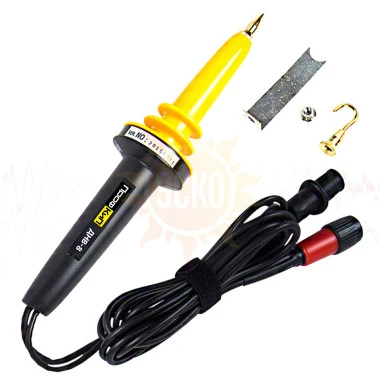

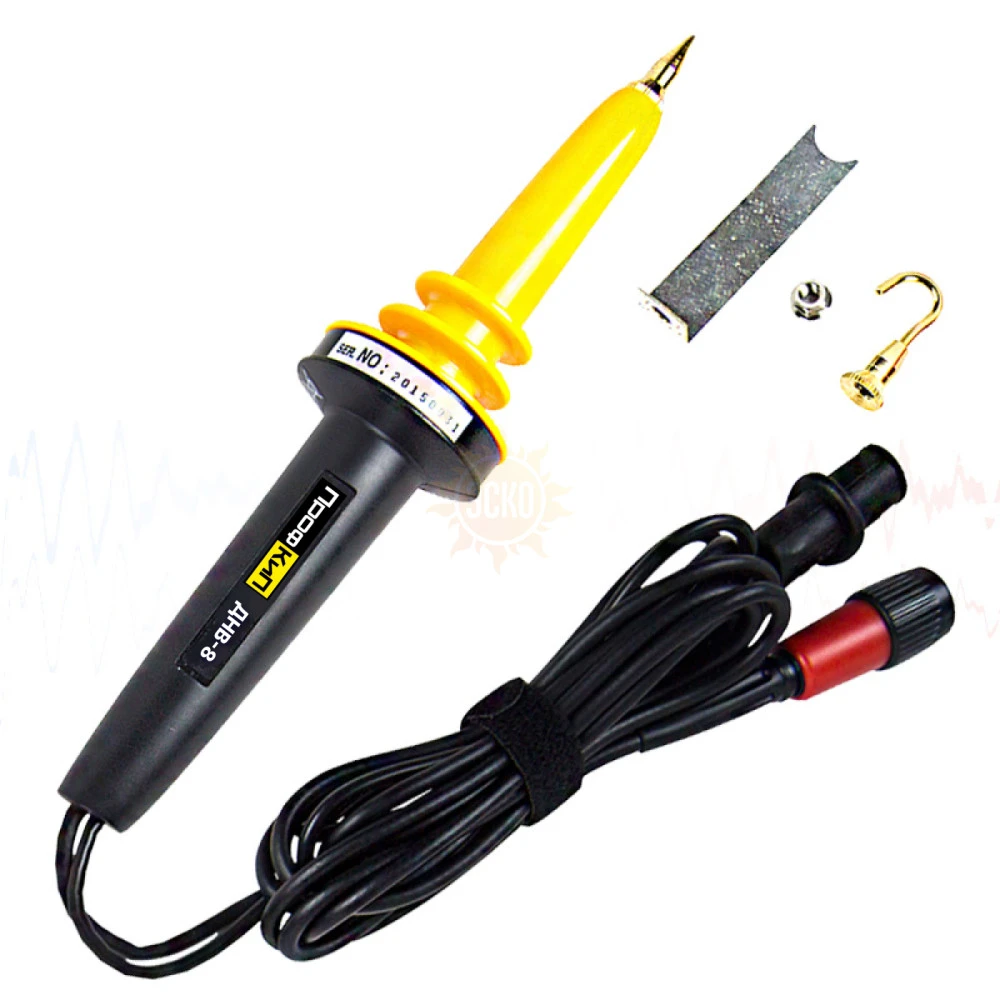

Делитель напряжения высоковольтный ПрофКиП ДНВ-8	1 шт.
Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах	1 шт.
Навинчивающийся крючок для удобного захвата проводников	1 шт.
Инструкция по эксплуатации	1 экз.
