Aktakom АВМ-1061

распечатать описание в PDF

Артикул: 42228101

Тип интерфейса

RS, USB

Частота тока

1200 Мгц

Дисплей

Нет

Сопротивление

50 Ом

Измерение True RMS

Нет

Измерение температуры

Нет

Измерение сопротивления

Есть

на удалённом складе 1 шт.

441 960 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

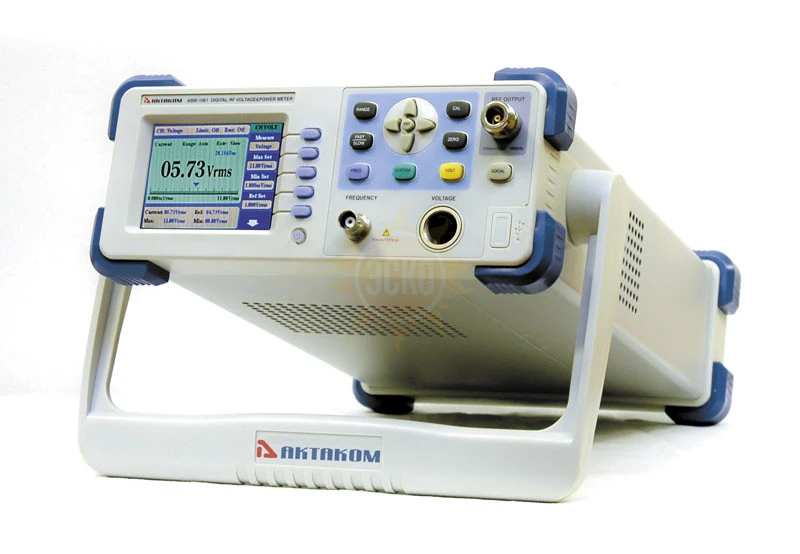

Описание Aktakom АВМ-1061

Цифровой высокочастотный вольтметр Актаком АВМ-1061 предназначен для проведения лабораторных исследований с высокой точностью. Актаком АВМ-1061 позволяет проводить измерения сигналов с частотой до 1,2 ГГц. Выполненный в удобном и эргономичном пластиковом корпусе, АВМ-1061 очень удобен в обращении и имеет интуитивно понятный пользовательский интерфейс. Прибор оснащен встроенным частотомером с полосой пропускания до 3 ГГц, а так же интерфейсами RS-232 и USB.

Характеристики Aktakom АВМ-1061

Характеристика	Значение
Диапазон частот	9 кГц ... 1200 МГц пробник
	10 кГц ... 2000 МГц (2 ГГц коаксиальный детектор)
	10 кГц ... 3000 кГц (3 ГГц коаксиальный детектор)
Диапазон измерения напряжения	1 мВрмс ... 10 Врмс (при нагрузке 50Ω)
Тип диапазона	Ручной 4 мВрмс / 40 мВрмс / 400 мВрмс / 4 Врмс / 10 Врмс
Тип диапазона	Автоматический
Диапазон измерения мощности	-47 дБм ... +33 дБм (50Ω нагрузка, 0 дБм = 0.224 Врмс)
Тип диапазона	Ручной -40 дБм / -20 дБм / 0 дБм / 20 дБм / 40 дБм
Тип диапазона	Автоматический
КСВН	≤1.03 10 кГц ... 200 МГц
	≤1.04 200 кГц ... 500 МГц
	≤1.15 500 МГц ... 1000 МГц
	≤1.25 1000 МГц ... 1600 МГц
	≤1.35 1600 МГЦ ... 2000 МГц
	≤1.40 2000 МГц ... 3000 MГц
Сопротивление 50 Ом	Диапазон частот 10 кГц ... 3GHz
	Минимальное входное напряжение 50 мВрмс
	Максимальное входное сопротивление 5 Врмс
	Входное сопротивление 500KΩ/30pF or 50Ω
	Разрешение по частоте	5 е.м.р. (gate time 100 мс)
	Разрешение по частоте	6 е.м.р. (gate time 1с)
	Стабильность	≤1x10^-6/день
Питание	110 ... 127 В AC±10%, 220 ... 240 В AC±10% 50 Гц±2Гц, 60 Гц±2 Гц
Габаритные размеры	255 x 170 x 370 мм
Масса	3,5 кг

Рабочие ошибки при измерении напряжения с частотой 100 кГц

Диапазон напряжений	10 мВрмс	10 Врмс	2 мВрмс	10 мВрмс
Температура	23±5℃	0~40℃	23±5℃	0~40℃
Ошибка	±2%±5 е.м.р.	±3%±6 е.м.р.	±2.5%±10 е.м.р.	±3.5%±16 е.м.р.

Рабочие ошибки при измерении мощности с частотой 100 кГц

Диапазон напряжений	-27 дБм	33 дБм	-41 дБм	27 дБм
Температура	23±5℃	0~40℃	23±5℃	0~40℃
Ошибка	±0.36 дБ	±0.6 дБ	±0.6 дБ	±0.8 Дб
Диапазон частот	2GHz коаксиальный детектор		3GHz коаксиальный детектор
	2.25 В ... 10 мВрмс	2.25 В ... 10 мВрмс	2.25V~10 мВрмс	2.25 В ... 10 мВрмс
	+20 дБм ... -27 дБм	+20 дБм ... -27 дБм	+20 дБм...-27 дБм	+20 дБм ... -27 дБм
100 кГц ... 100 МГц	±2%	±3%	±2%	±3%
10 кГц ... 200 MГц	±3%	±4%	±3%	±4%
200 MГц ... 600 MГц	±5%	±7%	±5%	±7%
600 MГц ... 1000 MГц	±8%	±9%	±7%	±9%
1000 MГц ... 1500 MГц	±12%	±13%	±12%	±13%
1500 MГц ... 2000 MГц	±15%	±16%	±16%	±17%
2000 MГц ... 2500 MГц	-	-	±15%	±16%

Комплектация Aktakom АВМ-1061

№	Наименование	Количество
1.	Вольтметр	1
2.	Сетевой шнур	1
3.	Высокочастотный пробник с коаксиальным кабелем	1
4.	Кабель BNC-BNC	1
5.	Кабель RS-232	1
6.	Адаптер N/BNC-50KK	1
7.	Руководство по эксплуатации	1
