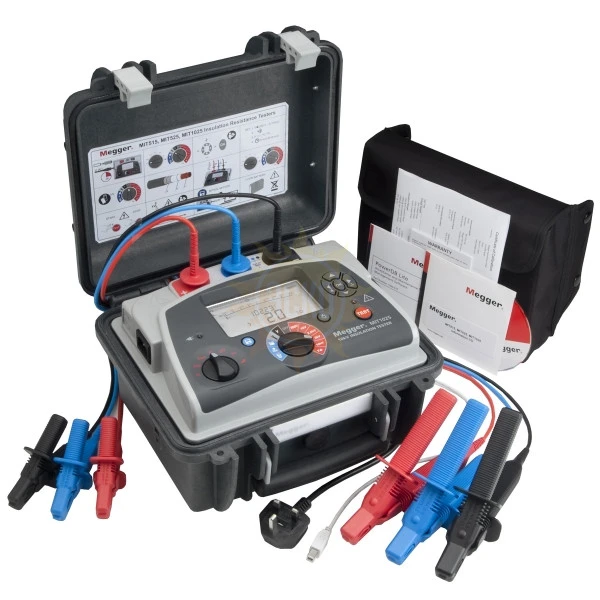

MIT525 - тестер сопротивления изоляции

Артикул: 001-941
Интерфейс связи с компьютером
USB
Отображение информации
Цифровой
Питание
Батарея
Коэффициент абсорбции DAR
Есть
Коэффициент поляризации PI
Есть
Регулировка напряжения
Настраиваемая
Тип испытательного напряжения
DC
Испытательное максимальное напряжение, В
5000
Измеряемое максимальное сопротивление
10 ТОм
цена по запросу
Доставка  в кратчайшие сроки
по Москве от 500

по России от 1000
Гарантия  2 года

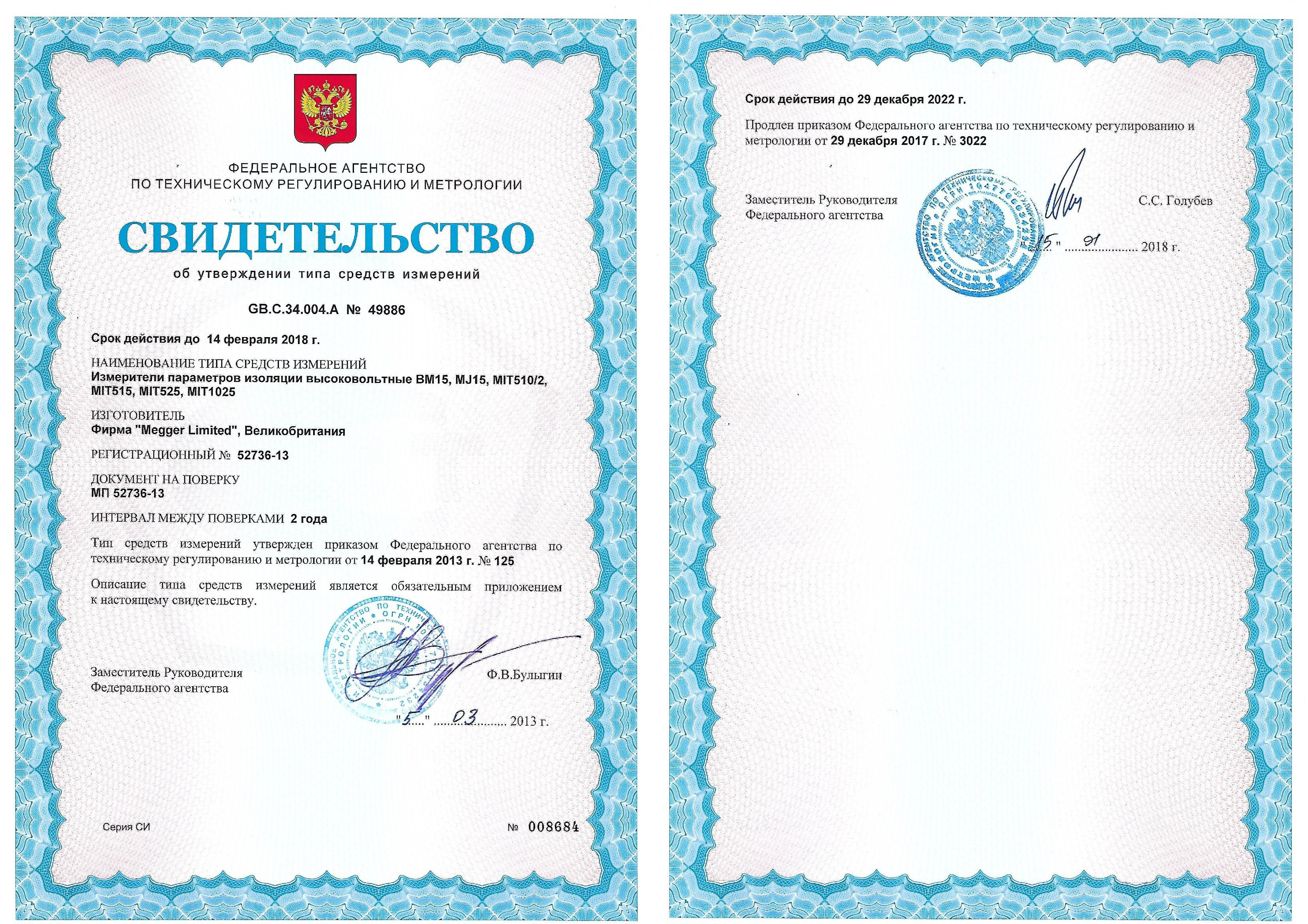

Госреестр 52736-13
до 29.12.2027
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор Megger в России

Описание тестера сопротивления изоляции MIT525/2-EU:

Тестер сопротивления изоляции MIT525/2-EU меньше и легче предыдущих моделей и имеет, кроме того, улучшенные характеристики и возможность быстрой зарядки батареи.

Повышенная производительность MIT525/2-EU основана на возможности выполнять измерения при питании от линии/сети, когда разряжена аккумуляторная батарея. Интеллектуальный режим зарядки батареи обеспечивает оптимальную скорость заряда как функции остаточной емкости, гарантируя минимальное время зарядки.

Прочный корпус MIT525/2-EU обеспечивает максимальную защиту портативного прибора, а пристяжной карман для проводов гарантирует, что провода всегда будут оставаться вместе с прибором. Крышка корпуса MIT525/2-EU является съемной для обеспечения свободного доступа к клеммам. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды/пыли. Высокая надежность и безопасность заложена в конструкции – модель соответствуют категории безопасности CATIV 600 В и имеют двойную изоляцию.

В режиме испытания изоляции обеспечены пять предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты включают в себя следующее: определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.

Удобство и простота работы MIT525/2-EU обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов.

Увеличенная емкость памяти позволяет сохранять результаты с привязкой ко времени/дате, записывать данные и вызывать результаты на экран. Полностью изолированный интерфейс для USB-устройств (тип В) используется для безопасной передачи данных в ПО PowerDB / Pro – расширенные Advanced и простые Lite программные средства управления ресурсами.

Функции и возможности тестера сопротивления изоляции MIT525/2-EU:

  • Максимальное сопротивление изоляции 20 TΩ (10 кВ);
  • Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI и коэффициента диэлектрических потерь DAR;
  • Работа с разряженной батареей с питанием от линии/сети;
  • Быстрая зарядка литий-ионной батареи – до 6 часов непрерывных испытаний (5 кВ);
  • Специальная функция вольтметра (от 30 В до 660 В);
  • Категория безопасности CATIV 600 В
  • Большой ЖК-дисплей с автоматической подсветкой;
  • Фильтр защиты от помех – подавление шума до 3 мА;
  • Возможность работы на высоте до 3000 м над уровнем моря.

Дополнительные функции тестера сопротивления изоляции MIT525/2-EU:

  • Функции тестирования диэлектрического разряда (DD), испытаний при ступенчатом SV и линейном (ramp) изменении напряжения;
  • Увеличенная память данных с привязкой ко времени/дате и вызовом на экран;
  • Часы реального времени;
  • Выгрузка данных из памяти через изолированный USB (тип В) интерфейс (USB-кабель к PC);
  • Программные средства управления ресурсами PowerDB Lite.

Применение тестера сопротивления изоляции MIT525/2-EU:

Тест сопротивления изоляции IR – это качественное испытание, которое указывает на эффективность электрической изоляции изделия. Область применения включает в себя: кабели, трансформаторы, электродвигатели/генераторы, высоковольтные выключатели и изоляторы. Тест сопротивления изоляции идеален для измерения и регистрации долговременной стабильности изоляции – этот процесс известен как анализ тенденций. Испытания сопротивления изоляции являются температурнозависимыми и требуют установки соответствия со стандартной температурой. Модели управления ресурсами предоставляют опцию регистрации температуры.

Характеристики MIT525

Параметр Значение
Диапазон входного напряжения 85-265 В (эффективное), 50/60 Гц, 60 ВА
Аккумуляторная батарея 11.1 В, 5.2 ампер-часа, соответствует IEC 62133:2003
Срок службы батареи Обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 MΩ
Время зарядки батареи 2.5 часа при глубокой разрядке, 2 часа при нормальной разрядке
30 минутная быстрая зарядка час работы при 5 кВ с нагрузкой 100 MΩ
Испытательное напряжение 250 В, 500 В, 1000 В, 2500 В, 5000 В
Испытательное напряжение, определяемое пользователем От 100 В до 1 кВ с шагом 10 В; от 5 кВ до 10 кВ с шагом 25 В
Погрешность (23°C, 10 кВ) 5000 В 2500 В 1000 В 500 В 250 В
От ±5% до 1 TΩ 500 GΩ 200 GΩ 100 GΩ 50 GΩ
От ±20% до 10 TΩ 5 TΩ 2 TΩ 1 TΩ 500 GΩ
Ввод Guard 2% ошибка при защите утечки 500 kΩ с нагрузкой 100 MΩ
Диапазон аналоговой формы отображения сопротивления От 100 kΩ до 10 TΩ
Диапазон цифровой формы отображения сопротивления От 10 kΩ до 10 TΩ
Ток короткого замыкания 3 мА номинальный, макс. мощность на всех нагрузках, превосходящая многие тестеры, рассчитанные на 5 мА
Сигнализация по сопротивлению изоляции От 100 kΩ до 1 GΩ
Заряд конденсатора <3 с/μF при 3 мА до 10 кВ
Разряд конденсатора <250 мс/μF для разряда от 5000 В до 50 В
Диапазон по емкости (свыше 500 В) От 10 nF до 25 μF (зависит измеряемого напряжения)
Погрешность по емкости (23°C) ±10% ±5 nF
Погрешность выходного напря-жения (>200 В, от 0°C до 30°C) +4%, -0%, ±10 В от номинального испытательного напряжения при 1 GΩ
Диапазон измерения тока От 0.01 nA до 6 мA
Погрешность измерения тока (23°C) ±5% ±0.2 nA при всех напряжениях
Подавление помех (шума) 1 мА на 250 В, максимум до 3 мА
Диапазон вольтметра От 30 В до 660 В переменного или постоянного тока, 50/60 Гц
Погрешность вольтметра ±3%, ±3 В
Диапазон таймера До 99 минут, минимальная установка 15 секунд
Емкость памяти 5½ часа непрерывной записи каждые 5 с или 33 записанных теста PI, или 350 записанных тестов сопротивления изоляции
Режимы тестирования IR, IR(t), DAR, PI
Интерфейс USB тип B (устройство)
Выход сигнала в реальном масштабе времени USB, 1 показание в секунду (напряжение, ток и сопротивление)
Высота над уровнем моря 3000 м, категория безопасности CAT сохраняется >2000 м* * Тестовые провода присоединены
Рабочая температура От -20°C до 50°C
Температура хранения От -25°C до 65°C
Относительная влажность 90% без конденсации влаги при 40°C
Степень защиты IP65 (крышка закрыта), IP40 (крышка открыта)
Безопасность соответствует требованиям IEC 61010-1, CATIV 600 V
Электромагнитная совместимость соответствует требованиям of IEC61326-1
Размеры длина 315 мм x ширина 285 мм x высота 181 мм
Масса 4.5 кг

Комплектация MIT525

Наименование Количество
1. Тестер сопротивления изоляции MIT515/2-EU 1
2. Кабель питания 1
3. Провод со средними изолированными зажимами, длина 3 м 3
4. USB-кабель 1
5. Программное обеспечение PowerDB Lite 1
6. CD с руководством по эксплуатации 1

Дополнительная комплектация MIT515/2-EU:

(Поставляется по отдельному заказу)

Наименование Количество
1. CB101, 5 kV калибровочный блок 1
2. Калибровочный сертификат - CB101 1
3. Калибровочный сертификат UKAS CB101 1
4. Высоковольтные экранированные провода 10 м, 10 кВ неизолированные малые зажимы 1
5. Высоковольтные экранированные провода 15 м, 10 кВ неизолированные малые зажимы 1
6. Высоковольтные экранированные провода 15 м, 5 кВ неизолированные малые зажимы 1
7. Высоковольтные экранированные провода 3 м, 10 кВ неизолированные малые зажимы 1
8. Высоковольтные экранированные провода 3 м, 5 кВ неизолированные малые зажимы 1
9. Набор 15 м проводов x 3, неизолированные зажимы 1
10. Набор 3 м проводов x 3, большие изолированные зажимы 1
11. Набор 3 м проводов x 3, неизолированные зажимы 1
12. Набор 3 м проводов x 3, средние изолированные зажимы 1
13. Набор 8 м проводов x 3, неизолированные зажимы 1
