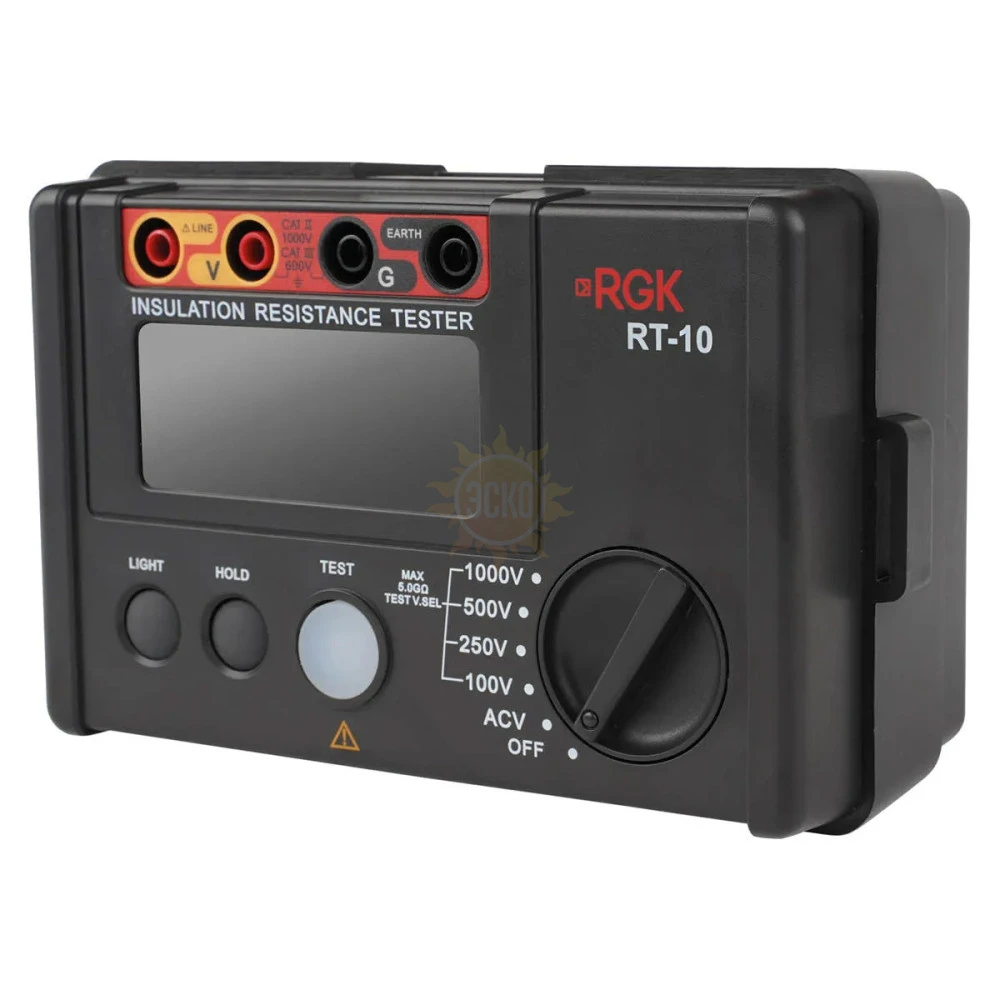

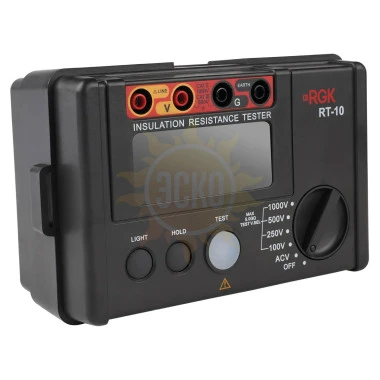

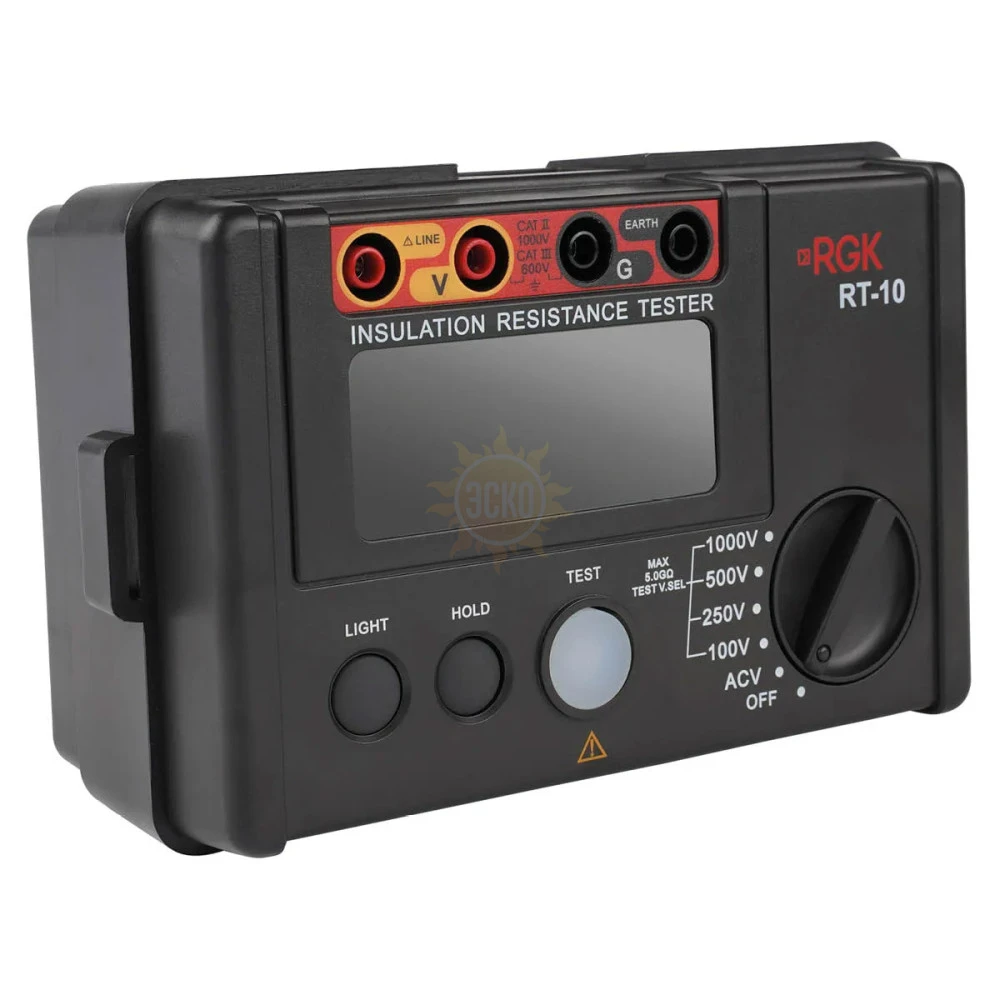

Измеритель сопротивления изоляции Цифровой мегаомметр RGK RT-10 с поверкой
распечатать
Описание Цифровой мегаомметр RGK RT-10 с поверкой
Цифровой мегаомметр RGK RT-10 - прибор для электротехников и специалистов по ремонту, который используется для быстрой оценки состояния изоляции силовых кабелей. Он будет полезен и в сервисном центре, где занимаются диагностикой и ремонтом промышленного оборудования, например, различных электродвигателей и трансформаторов. Еще один популярный способ применения - ремонт и контроль качества установки теплого пола. Если кабели в нагревательных матах повреждены, то устройство поможет оперативно это выяснить.
Главное преимущество измерителя сопротивления изоляции RGK RT-10, помимо высокой скорости и безопасности измерений, заключается в неразрушающем методе. Это означает, что для получения результата не требуется надолго приостанавливать работу объекта или нарушать целостность проводников.
Принцип работы
Прибор на кабель тестовое напряжение - 100, 250, 500 или 1000 В. Специалист выбирает напряжение в зависимости от расчетного, предположительного значения сопротивления исправного проводника. Так, например, в максимальном режиме можно проводить исследования в диапазоне от 100 МОм до 5 ГОм. По итогу определяется утечка тока и значение сопротивления изоляции между двумя точками.
Дополнительный функционал мегаомметра RGK RT-10
- Возможность быстро определить напряжение переменного тока до 750 В позволяет носить с собой меньше оборудования при выполнении инспекций.

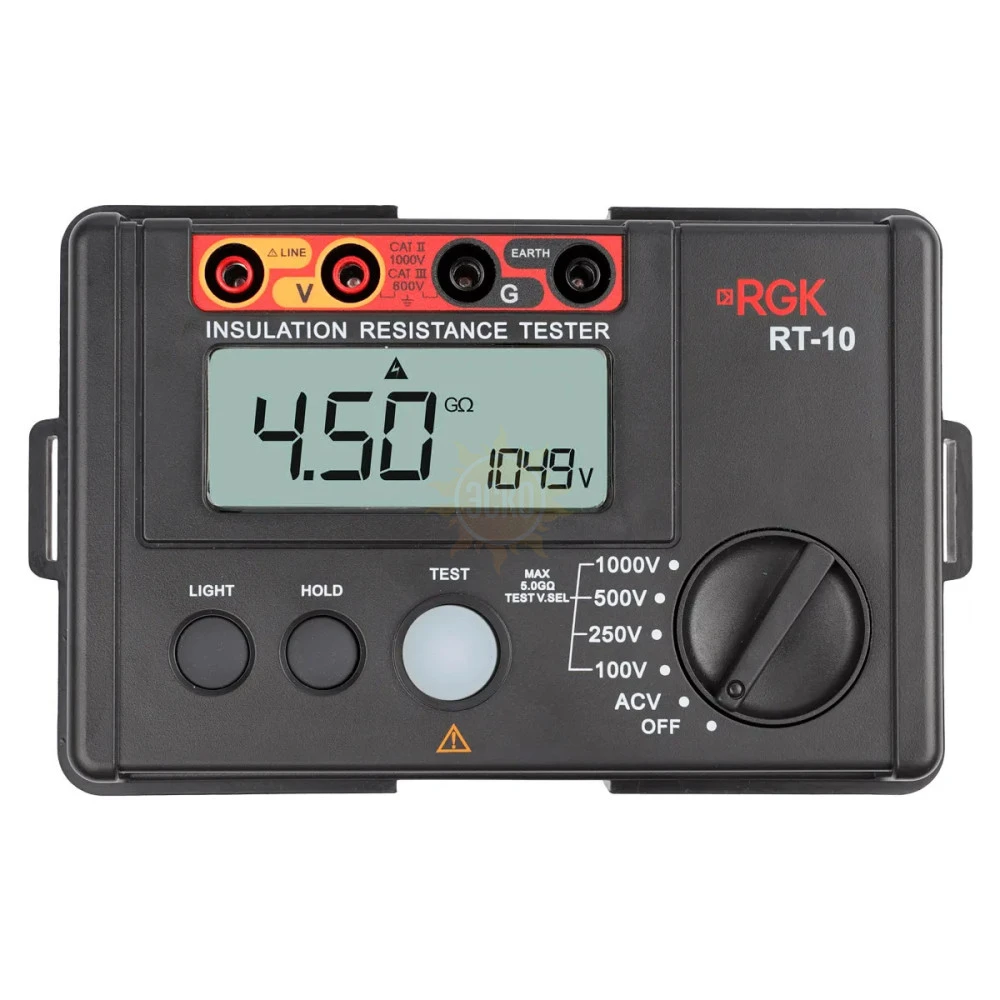

- Подсветка дисплея пригодится в местах со слабым освещением. Так, например, с ней будет удобнее снимать показания в распределительных шкафах и щитах.
- Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при взятии проб в труднодоступных местах и в любых других ситуациях, когда нет возможности сразу считать данные.
- Предупреждение о скором разряде батарей поможет всегда держать прибор в рабочем состоянии.

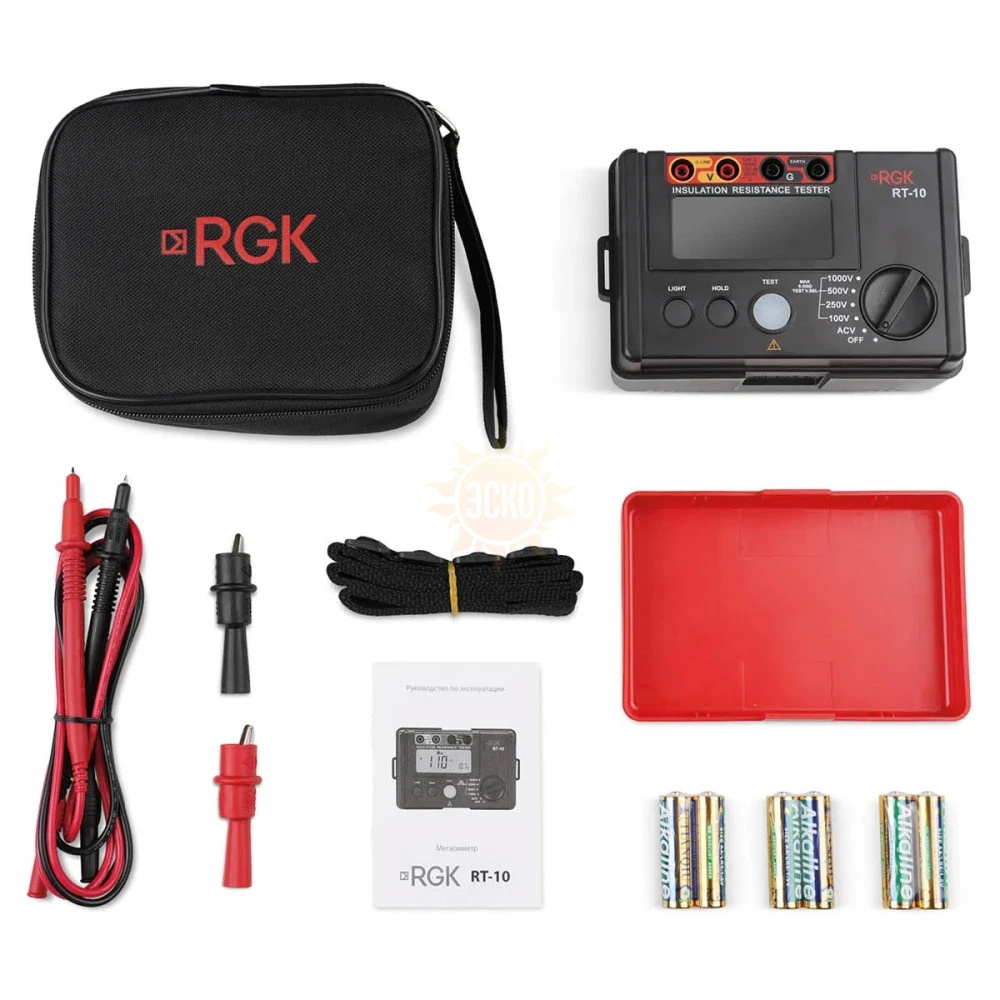

Все необходимое - в комплекте
Электронный мегаомметр RGK RT-10 поставляется готовым к работе, батарейки и провода включены в набор. Хранить и перевозить устройство можно в специальном чехле, а на объекте его защитит прочная крышка. Удобный ремень для перевозки крепится прямо к корпусу и освобождает руки оператора. В зависимости от задачи проводить тестирование можно как с измерительными щупами, так и с зажимами типа крокодил.
Характеристики Цифровой мегаомметр RGK RT-10 с поверкой
| RGK RT-10 с поверкой | ||||
| Идентификационные данные ПО | ||||
|---|---|---|---|---|
| Идентификационное наименование ПО | - | |||
| Номер версии (идентификационный номер ПО) | V2.03 | |||
| Цифровой идентификатор ПО | - | |||
| Метрологические характеристики в режиме измерений сопротивления изоляции | ||||
|---|---|---|---|---|
| Номинальное значение испытательного напряжения постоянного тока, U, В 1) | Поддиапазоны измерений сопротивления изоляции | Разрешение (единица младшего разряда (е. м. р.)) | Пределы допускаемой абсолютной основной погрешности измерений сопротивления изоляции, МОм, ГОм | Пределы допускаемой абсолютной дополнительной погрешности измерений сопротивления изоляции, вызванной изменением температуры окружающей среды от нормальных условий на 1 °С, МОм, ГОм |
| 100 | 100 | 100 | 100 | ±0,1 |
| 250 | от 0,01 до 99 МОм | 0,01/0,1/1 МОм | ±(0,03●R+5 е.м.р.) | |
| от 100 МОм до 5,00 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | ||
| 500 | от 0,01 до 99 МОм | 0,01/0,1/1 МОм | ±(0,03●R+5 е.м.р.) | |
| от 100 МОм до 5,00 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | ||
| 500 | от 0,01 до 99 МОм | 0,01/0,1/1 МОм | ±(0,03●R+5 е.м.р.) | |
| от 100 МОм до 5,0 ГОм | 1 МОм/0,01 ГОм | ±(0,05●R+5 е.м.р.) | ||
| Примечания: 1) Диапазон установки испытательного напряжения от 0,9●U до 1,1●U, В; 2) R – измеренное значение сопротивления изоляции, МОм, ГОм. | ||||
| Метрологические характеристики в режиме измерений напряжения переменного тока | ||||
| Диапазон измерений | Частота | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной основной погрешности измерений напряжения переменного тока | Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения переменного тока, вызванной изменением температуры окружающей среды от нормальных условий на 1 °С |
| от 30 до 750 В | 50/60 Гц | ±(0,02●U+3 е.м.р.) В | 100 В | ±0,1 В |
| Примечание – U - измеренное значение напряжения переменного тока, В | ||||
| Общие технические характеристики | |
|---|---|
| Наименование характеристики | Значение |
| Параметры электрического питания: – напряжение постоянного тока | 9 В |
| Индикация перегрузки | >5,5 GΩ при измерении сопротивления изоляции; OL V при измерении напряжения |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | от +18 до +28 °С от 45 до 75 % от 84,0 до 106,7 кПа |
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | от 0 до +35 °С не более 75 % от 84,0 до 106,7 кПа |
| Средняя наработка на отказ | 10000 ч |
| Средний срок службы | 10 лет |
| Габаритные размеры | 160 x 100 x 71 мм |
| Масса | 420 г |
