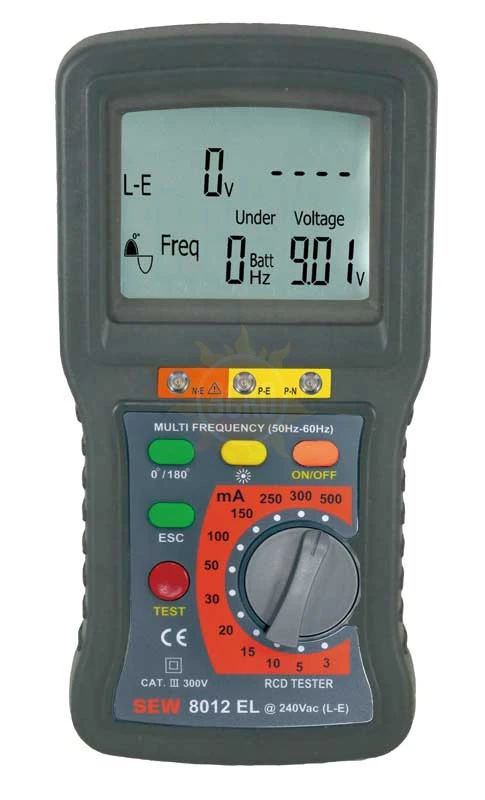

8012 EL - цифровой измеритель параметров устройств защитного отключения

распечатать описание в PDF

Артикул: 935842

8012 EL - цифровой измеритель параметров устройств защитного отключения

Питание

1,5 В х 6 (тип АА)

Дисплей

Есть

Частота тока

60 Гц

Напряжение

280 В

Сопротивление

Нет данных

Разрешение

1 В

Погрешность

± 2 % + 1В

Ближайшее поступление 03.05.2024

27 089 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор SEW в России

Особенности цифрового измерителя параметров устройств защитного отключения 8012 EL:

Встроенный вольтметр: ~10…280 В (50/ 60 Гц), разреш.1 В (± 2 %);
Тест УЗО (АС-типа): измерение времени отключения 1 мс …2,999 с (разрешение 1 мс);
Задание начального значения дифференциального тока: дискретная установка переключателем (12 значений);
Входные гнезда (E, N, L): на торцевой кромке;
Индикация ошибок подключения к цепи (3 св./диода: N-E / P-N, P-E);
Задание начальной фазы режима тестирования;
Индикация частоты напряжения (Hz), полярности полуволны, выключающей УЗО;
Измерение напряжения «фаза – земля» (до начала теста);
Удержание результата измерения;
Микропроцессорное управление, индикация разряда батарей, автовыключение питания;
Большой ЖК-индикатор (78х76 мм) с подсветкой;
Защита измерительного входа (предохранитель) и ограничительного резистора от перегрева (OTP);
Удобный ремень: для крепления и удержания одной рукой;
Укладочный кейс для хранения и транспортировки.

Характеристики SEW 8012 EL

Параметр	Значение
	8012 EL	1612 EL
Отключающий дифференциальный ток (_∆IN)
Значения дифференциального тока	3/ 5/ 10/ 15/ 20/ 30/ 50/ 100/ 150/ 250/ 300/ 500 мА (фиксированые значения)
Погрешность установки тока	± 5 % ± 1мА
Начальная фаза теста	установка вручную: 0° или 180° (цепь «фаза – земля»)
Индикация полярности	выбирается полярность волны («+»/ «-»), выключающей УЗО
Время отключения
Диапазон измерений	1 мс ... 2 ,999 с
Максимальное разрешение	1 мс
Погрешность измерений	± 2 мс
Измерение напряжения в тестируемой цепи
Номинальное Uвх (L-E/ L-N)	220 В ± 3% 50/ 60 Гц (фаза-земля/ фаза-нейтраль)
Измеряемое напряжение	10 В ...280 В (50/ 60 Гц) значение в момент начала теста УЗО
Разрешение	1 В
Погрешность измерений	± 2 % + 1В
Общие данные
Дисплей	ЖК-индикатор с подсветкой (3 1/2 разряда, 78 х 76 мм)
Входные гнезда (E, N, L)	На торцевой кромке	На лицевой панели
Условия эксплуатации	0 °C ... +40 °C, относительная влажность < 80 %
Условия хранения	-10 °C ... +50 °C, относительная влажность < 80 %
Напряжение питания	1,5 В х 6 (тип АА)
Габаритные размеры	221 х 110 х 57 мм	163 х 122 х 6 7 мм
Масса	695 г (с батареей питания)	612 г (с батареей питания)

Комплектация SEW 8012 EL

№	Наименование	Количество
1.	Цифровой измеритель параметров устройств защитного отключения 8012 EL	1
2.	Комплект измерительных проводов с наконечниками «крокодил» AL-8012	1
3.	Источник питания	6
4.	Жесткий кейс для переноски	1
5.	Ремень	1
6.	Руководство по эксплуатации	1
