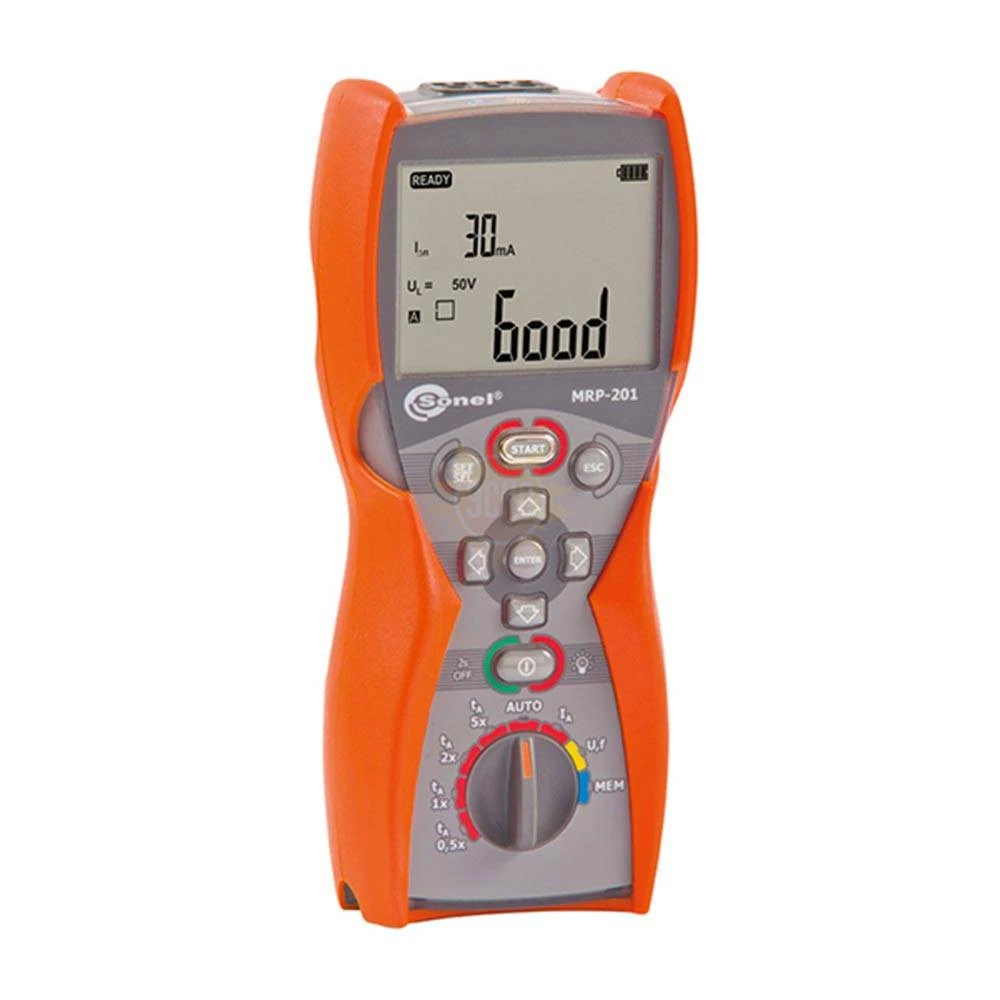

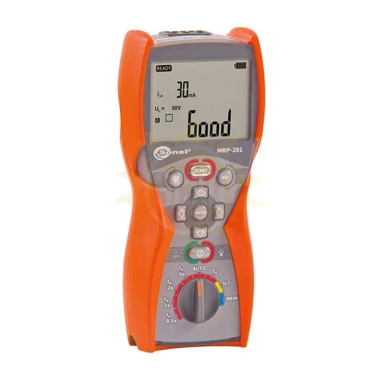

MRP-201 — измеритель напряжения прикосновения и параметров устройств защитного отключения

Артикул: WMRUMRP201

Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.

114 480
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  3 года
Госреестр 31967-11
до 16.11.2026
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор SONEL в России
100% белая официальная поставка техники

Описание MRP-201 — измеритель напряжения прикосновения и параметров устройств защитного отключения

Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.

Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.

Особенности измерителя напряжения прикосновения и параметров устройств защитного отключения MRP-201:

  • измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
  • создаваемый ток — синусоидальный, однополярный пульсирующий и постоянный;
  • возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
  • измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
  • выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В;
  • измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
  • автоматический режим измерения параметров УЗО;
  • измерение напряжения прикосновения;
  • возможность измерения напряжения прикосновения и сопротивления заземляющего (защитного) устройства без отключения питания и УЗО;
  • память результатов измерений (990 ячеек) и возможность передачи результатов измерений в компьютер.

Характеристики MRP-201 — измеритель напряжения прикосновения и параметров устройств защитного отключения

Диапазон Разрешение Погрешность основная
Измерение действующего значения напряжения переменного тока
0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.)
300…500 В 1 В ± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
Измерение частоты
45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.)
Диапазон напряжения: 50…500 В
Параметр Значение
Измерение параметров устройств защитного отключения (УЗО)
Номинальное напряжение работы Un 220 В, 230 В, 240 В
Рабочий диапазон напряжений 180…270 В
Номинальная частота сети fn 50 Гц, 60 Гц
Рабочий диапазон частоты 45…65 Гц
Контроль правильности подключения PE проводника с помощью электрода прикосновения Есть
Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность
Измерение времени отключения tA УЗО
Общего типа и с малой задержкой 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)*
1 IΔn
2 IΔn 0…150 мс
5 IΔn 0…40 мс
Селективный 0,5 IΔn 0..500 мс
1 IΔn
2 IΔn 0…200 мс
5 IΔn 0…150 мс
*- для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)
Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
Измерение сопротивления защитного заземления RE
10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р.
30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р.
100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р.
300 мA 1 Ом..166 Ом 120 мA
500 мA 1 Ом..100 Ом 200 мA
1000 мA 1 Ом..50 Ом 400 мA
Диапазон Разрешение Номинальный ток Основная погрешность
Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току.
0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р.
10..99,9 В 0..15% UB
Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
Измерение тока отключения Iдля синусоидального дифференциального тока.
10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn
30 мA 9,0..30,0 мA
100 мA 33..100 мA 1 мA
300 мA 90..300 мA
500 мA 150..500 мA
1000 мA 330..1000 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения макс. 7510 мс.
Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6 мA.
10 мA 1,5..20,0 мA 0,1 мA 0,15 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 4,5..42,0 мA 0,15 × IΔn..1,4 × IΔn ±10 % IΔn
100 мA 15..140 мA 1 мA
300 мA 45..420 мA
Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки;
Время протекания тока измерения максимально 14710 мс.
Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность
Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока.
10 мA 4,0..20,0 мA 0,1 мA 0,2 × IΔn..2,0 × IΔn ± 10 % IΔn
30 мA 6..60 мA 1 мA
100 мA 20..200 мA
300 мA 60..600 мA
Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения максимальное 4500 мс.
Параметр Значение
Общие характеристики
Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP67
Питание измерителя щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт.
Температура хранения -20…+70°C
Температура рабочая -10…+50°C
Количество измерений (для аккумуляторов) >6000 (2 измерения / минуту)
Память результатов измерения 990 ячеек, 10000 результатов
Интерфейс радиоканал OR-1 (USB)

Комплектация MRP-201 — измеритель напряжения прикосновения и параметров устройств защитного отключения

Наименование Количество
1. MRP-201 - Измеритель напряжения прикосновения и параметров устройств защитного отключения 1
2. Адаптер WS-05 с сетевой вилкой UNI-SCHUKO 1
3. Беспроводной интерфейс OR-1 (USB) 1
4. Зажим «Крокодил» изолированный жёлтый K02 1
5. Зонд острый с разъемом «банан» голубой 1
6. Зонд острый с разъемом «банан» красный 1
7. Крепеж «Свободные руки» 1
8. Провод измерительный 1,2 м с разъемами «банан» голубой 1
9. Провод измерительный 1,2 м с разъемами «банан» желтый 1
10. Провод измерительный 1,2 м с разъемами «банан» красный 1
11. Ремень для переноски прибора M1 1
12. Футляр М6 1
