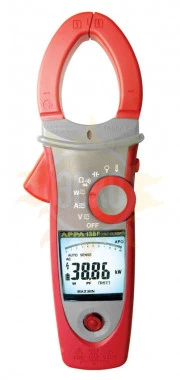

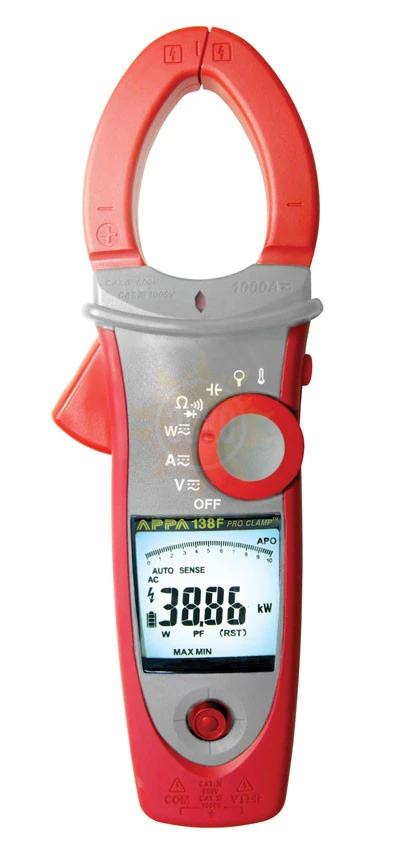

Особенности клещей электроизмерительных APPA 138F:
- Встроен режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя серии sFlex-T);
- Измерение постоянного тока: до 1000 А;
- Автодетектирование типа сигнала (пост/перем.), фильтр НЧ (LPF);
- Измерение активной мощности до 1000 кВт, коэфф. мощности (PF), частоты (ток/ напряжение);
- Измерение постоянного и переменного (TRMS) напряжения (до 1000 В);
- Измерение переменного (TRMS) тока: до 1000 А;
- Регистрация бросков пускового тока (Inrush current);
- Удержание показаний (Smart Data Hold), регистрация макс/ мин/ сред значений тока и напряжения;
- Измерение коэф. гармоник (THD,%) , гармоник напряжения и тока (до 25-й);
- Измерение температуры;
- Измерение емкости до 4 мФ, сопротивления (до 100 кОм), прозвонка цепи, тест диодов;
- Бесконтактный детектор фазного напряжения (VoltSense), определение порядка чередования фаз;
- ЖК-дисплей с автоподсветкой, графическая шкала, автовыключение;
- Навигация в меню с помощь джойстика;
- Современный дизайн, противоударное исполнение (допускает падение с высоты до 1,3 м);
- Подсветка места измерения с/д фонариком (в направлении губок клещей);
- Высокая степень безопасности (кат. IV 600 В/ кат. III 1000 В).
Характеристики APPA 138F
|
Параметр |
Значение |
|
Измерение напряжения (Автовыбор AC/DC) |
|
|
Диапазон измерений (AC/DC) |
0,01 … 100 … 1000 В |
|
Разрешение |
0,01В |
|
Погрешность измерения (DCV) |
±0,7% + 2 ед. счета |
|
Погрешность измерения (ACV) |
±1,0% + 5 ед. счета |
|
Полоса частот |
50 Гц … 500 Гц |
|
Измерение силы тока (автовыбор AC/DC) |
|
|
Диапазон измерений (ACA) |
0,1 …100A… 1000 А |
|
Диапазон измерений (DCA) |
0,1 … 1000 А |
|
Разрешение |
0,01 А |
|
Погрешность измерения (AC/DC) |
±1,5% + 5 ед. счета |
|
Полоса частот |
50 Гц … 500 Гц |
|
Измерение бросков тока (INRUSH) |
|
|
Предел измерений (50 / 60Гц) |
1000 А |
|
Погрешность измерения |
±(2,5% + 5 ед. счета) |
|
Чувствительность |
10 В / 10 А (скз) |
|
Период интегрирования |
100 мс |
|
Активная мощность (W) |
|
|
Пределы измерений |
10 кВт … 1000 кВт |
|
Макс. разрешение |
1 Вт |
|
Погрешность измерения |
±2,5% + 5 ед. счета |
|
Коэфф. мощности (PF) |
|
|
Диапазон измерений |
- 1,00 … +1,00 |
|
Разрешение |
0,01 |
|
Погрешность измерения |
±3° |
|
Суммарный коэффициент гармоник (THD) |
|
|
Диапазон измерений |
0,1 % … 100 % |
|
Разрешение |
0,1 |
|
Погрешность измерения |
±(3,0% + 10 ед. счета) |
|
Чувствительность |
10 В / 10 А (скз) |
|
Полоса частот |
45 Гц … 65 Гц |
|
Гармоники (ток/напряжение) |
|
|
Диапазон изм. (№№ гарм.) |
13 … 25 |
|
Чувствительность |
10 В / 10 А (скз) |
|
Погрешность измерения |
±(10,0% + 10 ед. счета) |
|
Частота |
|
|
Основная гармоника |
20 Гц … 10 кГц |
|
(HZ) |
|
|
Разрешение |
0,1 Гц |
|
Погрешность измерения |
±(0,5% + 3 ед. счета) |
|
Чувствительность |
10 В/ 10 А (скз) |
|
Сопротивление и целостность цепи |
|
|
Пределы измерений |
1 кОм/ 10 кОм/ 100 кОм |
|
Макс. разрешение |
0,01 Ом |
|
Погрешность измерения |
±(1,0% + 3 ед. счета ) |
|
Прозвонка цепи |
≤30 Ом (зв. сигнал частотой 2 кГц) |
|
Испытание P-N перехода |
|
|
Диапазон измерений |
0,4…0,8 В |
|
Погрешность измерения |
±(1,5% + 5 ед. счѐта) |
|
Тестовое напряжение ХХ |
3 В |
|
Измерение емкости |
|
|
Пределы измерений |
400 мкФ; 4 мФ |
|
Макс. разрешение |
0,1 мкФ |
|
Погрешность |
± (1,9 % + 8 ед. счета) |
|
Температура |
|
|
Диапазон измерений |
-50 … 1000 °С |
|
Разрешение |
0,1 °С |
|
Погрешность измерения |
±(1,0% + 0,8 °С) |
|
Общие данные |
|
|
Тип преобразователя клещей |
датчик Холла |
|
Макс. индицируемое число |
10.000 |
|
Скорость измерения |
3 изм./с |
|
Макс. диаметр провода |
42 мм |
|
Источник питания |
9 В х 1 (тип Крона) |
|
Ресурс источника питания |
300 ч |
|
Автовыключение |
15 мин |
|
Условия эксплуатации |
0 °С … 50 °С, отн. влажность не более 80 % |
|
Габаритные размеры |
87 х 250 х 51 мм |
|
Масса |
420 г |
Комплектация APPA 138F
| № | Наименование | Количество |
| 1. | Клещи электроизмерительные APPA 138F | 1 |
| 2. | Измерительные провода | 2 |
| 3. | Источник питания (установлен) | 1 |
| 4. | Транспортная сумка | 1 |
| 5. | Руководство по эксплуатации | 1 |
