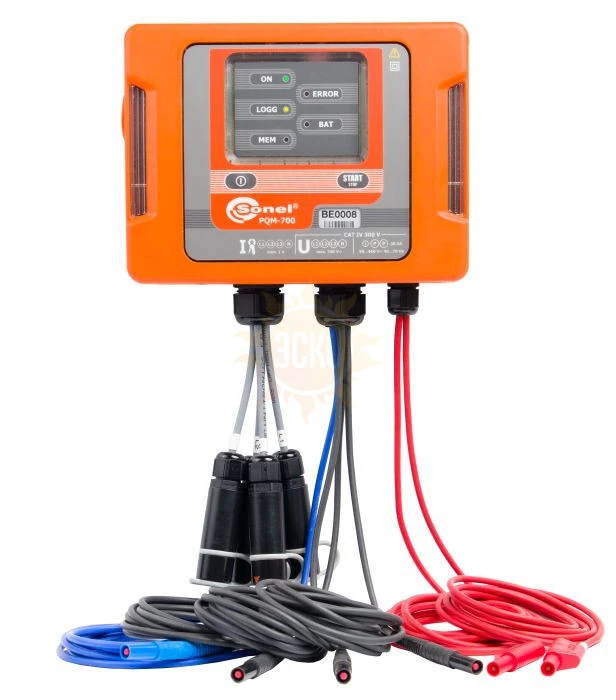

PQM-700 - анализатор параметров качества электрической энергии

Артикул: WMRUPQM700
Макс. напряжение
100 Вскз
Макс. ток
1200 А
Разрешение
0,01 А
Экран
нет
Интерфейс
USB
Частота
40 70 Гц
258 600
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
поверкa включена в стоимость
Доставка  в кратчайшие сроки
по Москве от 500

по России от 1000
Гарантия  3 года
Госреестр 57276-14
до 14.02.2029
Межповерочный интервал  2 года
ТД «ЭСКО» официальный дистрибьютор SONEL в России

Описание Sonel PQM-700

Назначение анализатора параметров качества электрической энергии PQM-700:

PQM-700 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008), ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002) и ГОСТ Р 54149–2010 .

PQM-700 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Особенности анализатора параметров качества электрической энергии PQM-700:

  • часы реального времени ± 0,3 с/24 часа;
  • автоматическое формирование протоколов регистрации;
  • степень защиты корпуса IP65.

Измерение и регистрация:

  • напряжения постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц;
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cosφ, tgφ;
  • коэффициента гармонических потерь (К-фактор);
  • до 40-й гармоники напряжения и тока;
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера Pst и PLT;
  • несимметрии по току и напряжению;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
  • осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение анализатора параметров качества электрической энергии PQM-700:

Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.

Конфигурация анализатора:

  • Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 54149-2010;
  • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти;
  • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
  • Установка параметров трансформаторов напряжения и/или тока;
  • Выбор периода усреднения;
  • Расписание запуска и остановки регистрации;
  • Установка типа токоизмерительных клещей;
  • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
  • Режим измерения в реальном времени;
  • Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Характеристики Sonel PQM-700

Параметр Диапазон измерений и условия Разрешение Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) 20%×Unom ≤ URMS ≤ 120%×Unom
для Unom ≥ 100 В
0,01%×Unom ± 0,005 Unom
Частота переменного тока f От 40,00 Гц до 70,00 Гц
для 10%×Unom ≤ URMS ≤ 120%×Unom
0,01 Гц ± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..40) От 0 до 200% Unom 0,01%×Unom ±0,0015×Unom
(UH, h изм <0,03×Unom
±0,05×UH, h изм
(UH, h изм ≥0,03×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..40) От 0 до 100,0%
(для URMS > 1%×Unom)
0,1% ±0,05×THDUизм















Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS

Без использования клещей
От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В 0,01% Inom ± 0,01%×Inom
С гибкими клещами F-1, F-2, F-3
От 1 А до 3000 А (~) (10000 АP-P) 0,01%×Inom ± 0,01×IRMS изм
± 0,02×IRMS изм
(с учетом доп. погрешности от положения)
С измерительными клещами C-4
От 0,1 А до 10 А (~)
От 10 А до 50 А (~)
От 50 А до 200 А (~)
От 200 А до 1000 А (~)
От 1000 А до 1200 А (~)
(3600 АP-P)
0,01%×Inom ± (0,03 × IRMS изм + 0,1 А)
± 0,03 × IRMS изм
± 0,015 × IRMS изм
± 0,0075 × IRMS изм
± 0,005 × IRMS изм
С измерительными клещами C-6
От 0,01 А до 0,1 А (~)
От 0,1 А до 1 А (~)
От 1 А до 12 А (~)
(36 АP-P)
0,01%×Inom ± (0,03×IRMS изм + 1 mА)
± 0,025×IRMS изм
± 0,01×IRMS изм
С измерительными клещами C-7
От 0,01 А до 100 А (~) (360 АP-P) 0,01%×Inom ± (0,005×IRMS изм + 0,02 А)
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..40) В зависимости от типа используемых клещей (см. характеристики IRMS) 0,01%×Inom ±0,005×Inom
(IH, h<0,1×Inom)
±0,05×IH, h ( IH, h≥0,1×Inom)
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..40) От 0 до 100,0%
(для IRMS > 1%×Inom)
0,1% ± 0,05×THDIизм
Активная мощность P и активная энергия EP 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × Q(EQ)изм
Полная мощность S и полная энергия ES 80%×Unom ≤ URMS ≤ 120%×Unom
2%×Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom ± 0,01 × × S(ES)изм
Коэффициент мощности PF От 0 до 1,00
Для 50%×Unom ≤ URMS ≤ 150%×Unom
10%×Inom ≤ IRMS ≤ Inom
0,01 ± 0,03
Активная и реактивная мощность гармоник 80% Unom ≤ URMS < 120% Unom
5% Inom ≤ IRMS ≤ Inom
Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF) От 0 до 1,00
Для 50%×Unom ≤ URMS ≤ 120%×Unom
10%×Inom ≤ IRMS ≤ Inom
0,01 ± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I От -180,0° до +180,0° 0,01° ± 1°
Кратковременная доза фликера Pst От 0,40 до 10,00
Для URMS ≥ 80%×Unom
0,01 ± 0,1×Pstизм
Длительная доза фликера Plt От 0,40 до 10,00
Для URMS ≥ 80%×Unom
0,01 ± 0,1×Pltизм
Угол сдвига фаз напряжений φU От -180,0° до +180,0° 0,01° ±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 От 0,0% до 10,00%
80%×Uном ≤ URMS≤ 150%×Uном
0,1% ± 0,3 %
Угол сдвига фаз силы токов φI От -180,0° до +180,0° 0,01° ± 1°
Неопределенность часов реального времени RTC (от -20°С до +55°С) часы: минуты: секунды: миллисекунды 1 мс ± 0,3 с/24 часа
  • URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
  • IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
  • Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
  • Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
  • K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
  • h – порядковый номер гармоники;
  • UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
  • IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
  • THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
  • THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
  • P(Ep)изм - измеренное значение активной мощности (активной энергии);
  • Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
  • S(ES)изм - измеренное значение полной мощности (полной энергии);
  • Pst изм - измеренное значение кратковременной дозы фликера;
  • Plt изм - измеренное значение длительной дозы фликера.

Комплектация Sonel PQM-700

Наименование Количество
1. PQM-700 - анализатор параметров качества электрической энергии 1
2. Адаптер для подключения к однофазной сети AZ-1 1
3. Зажим «Крокодил» изолированный голубой K02 1
4. Зажим «Крокодил» изолированный красный K02 2
5. Зажим «Крокодил» изолированный черный K01 3
6. Кабель последовательного интерфейса USB 1
7. Комплект для фиксации ремней 1
8. Набор для монтажа на DIN-рейке 1
9. Ремни для крепежа на столбе (2 шт.) 1
10. Футляр L5 1
