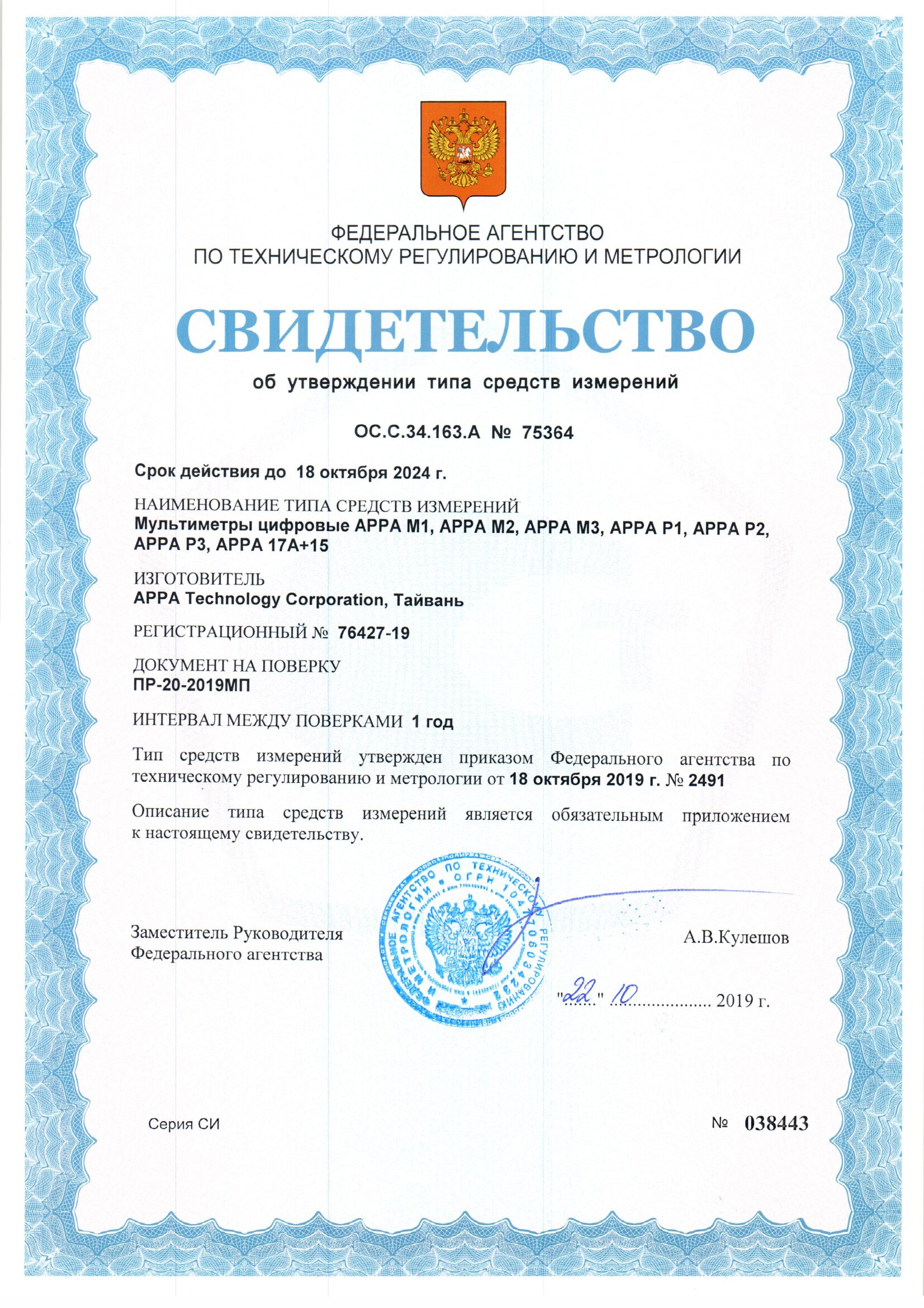

до 17.10.2024 г.

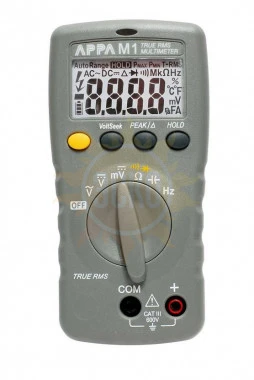

Мультиметр APPA M1 - это портативный тестер для диагностики и настройки различных электронных устройств. Главные преимущества модели - TRMS-метод измерений напряжения, который гарантирует достоверность показаний при работе с сигналами произвольной формы, автовыбор диапазона и встроенный бесконтактный детектор нагрузки на проводниках.
Ключевые характеристики
- Диапазон по напряжению от 600 мВ до 600 В.
- Замеры сопротивления до 40 МОм и частоты до 50 кГц.
- Дисплей с индикацией до 6000.
- До 300 ч работы на одном комплекте батарей.
- Небольшая масса - 200 г.
- Электробезопасность по классу кат. III 600 В и кат. II 1000 В.
Особенности работы
Мультиметр APPA M1 оборудован режимами для проведения испытаний компонентов радиоэлектронной аппаратуры - диодов, конденсаторов и др. При проведении прозвонки звуковая сигнализация дополнительно дублируется световым сигналом.
Функция бесконтактной индикация напряжения будет полезна для проверки розеток и проводов на наличие токов нагрузки перед началом замеров.
В мультиметре APPA предусмотрен режим относительных, который позволяет быстро сравнить текущий показатель с эталонным или нивелировать влияние помех на результат.
Автоматический подбор рабочего предела вкупе с функцией автоудержания полученных значений “SmartHold” упрощают настройку тестовой схемы и документирование.
Характеристики APPA M1
APPA M1 | APPA M2 | APPA M3 | ||
Параметр | Значение | |||
Постоянное напряжение (DCV) | ||||
Пределы измерений | 600 мВ; 6; 60; 600 В | |||
Погрешность | ± (0,5 % + 3 ед. счета) | |||
Максимальное разрешение | 0,1 мВ | |||
Входное сопротивление | 10 МОм | |||
Защита входа | 600 В | |||
Переменное напряжение (ACV -TRMS) | ||||
Пределы измерений | 600 мВ; 6; 60; 600 В | |||
Погрешность | ± (1,0 % + 3 ед. счета) | |||
Максимальное разрешение | 0,1 мВ | |||
Полоса частот | 45...500 Гц | |||
Входной импеданс | 10 МОм | |||
Защита входа | 600 В | |||
Постоянный ток («А» -DCA) | ||||
Пределы измерений | - | 6 А; 10 А* | ||
Погрешность | - | ± (1,5 % + 3 ед. счета) | ||
Максимальное разрешение | - | 1 мА | ||
Защита входа | - | 10 А(500В) | ||
Постоянный ток («МКА» - DCA) | ||||
Пределы измерений | - | 400; 4.000 мкА | ||
Погрешность | - | ± (0,9 % + 5 ед. счета) | ||
Максимальное разрешение | - | 0,1 мкА | ||
Падение напряжения | - | 2 Вмакс | ||
Защита входа | - | 10 А(500В) | ||
Переменный ток (ACA-TRMS) | ||||
Пределы измерений | - | 6 А; 10 А* | ||
Погрешность | - | ± (1,5 % + 3 ед. счета) | ||
Макс. разрешение | - | 1 мА | ||
Полоса частот | - | 45...500 Гц | ||
Защита входа | - | 10 А(500В) | ||
Сопротивление | ||||
Пределы измерений | 600 Ом; 6; 60; 600 кОм; 6; 40 МОм | |||
Погрешность | ± (0,5 % + 2 ед. счета) | |||
Максимальное разрешение | 0,1 Ом | |||
Прозвон цепи | ||||
Порог срабатывания | ≤ 30 Ом до 200 Ом | |||
Звуковая индикация | Непрерывный зуммер частотой 2,7 кГц | |||
Испытание диода (P-N) | ||||
Напряжение теста | 1,8 В | |||
Погрешность | ± (0,1% + 3 ед.счета) | |||
Защита входа | 600 В | |||
Частота (HZ) | ||||
Пределы измерений | 100 Гц; 1; 10; 50 кГц | |||
Погрешность | ± (0,1% + 2 ед.счета) | |||
Максимальное разрешение | 0,01 Гц | |||
Чувствительность | Не менее 4 В/ 0,6 А | |||
Температура | ||||
Пределы измерений | - | -40...+400 0 С | ||
Погрешность | - | ± (1%+ 20 ед. сч.) ** | ||
Максимальное разрешение | - | 0,1 0 С | ||
Емкость | ||||
Пределы измерений | 50; 500 нФ; 5; 50; 500; 1000 мкФ | |||
Погрешность | ± (2,0 % + 5 ед.счета) | |||
Максимальное разрешение | 0,01 нФ | |||
Общие данные | ||||
Измерение ср. кв. зн. | Сигнал произвольной формы (TRMS – в зав. от режима и модели) | |||
Максимальная индикация | 6.000 | |||
Скорость измерения | 3 изм./с | |||
Автовыключение питания | 20 мин | |||
Автовыключение подсветки | - | 2 мин | ||
Источник питания | 1,5 В х 2 (тип ААА) | |||
Срок службы батареи | 300 ч | |||
Условия эксплуатации | Температура: 0 °С... 50 °С; отн. влажность: не более 80 % | |||
Пределы измерений | 400 Ом; 4; 40; 400 кОм; 4; 40 МОм | |||
Габаритные размеры | 68 х 138 х 30 мм | |||
Масса | 200 г | |||
Опция | Съемный защитный чехол (Holster) для крепления изм. проводов, имеет откидную подставку-упор и строенный магнитный держатель крепления на металл. поверхность |
* Ток более 10 А – в течении не более 3 минут.
** Без учета внешнего преобразователя (адаптер + термопара для М3)
Комплектация APPA M1
№ | Наименование | Количество |
1. | Мультиметр цифровой APPA M1 | 1 |
2. | Измерительный провод | 2 |
3. | Батарея | 2 |
4. | Руководство по эксплуатации | 1 |
