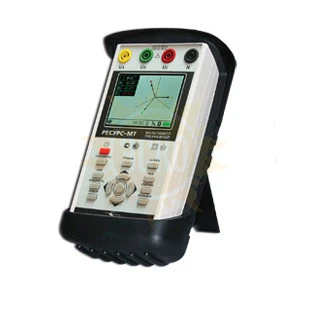

Мультиметр Ресурс-МТ

Артикул: 360114
Частота, max
50 Гц
Исполнение
Портативный
Отображение информации
Цифровое
цена по запросу
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  1 год
Госреестр 48209-11
Межповерочный интервал  1 год

Отличительные особенности мультиметра трехфазного Ресурс-МТ:

  • Ревизия вторичных цепей измерительных трансформаторов напряжения и тока;
  • Проверка правильности подключения счетчиков электрической энергии;
  • Трехфазный малогабаритный переносной прибор с автономным питанием от аккумуляторов;
  • Использование токоизмерительных клещей.

Область применения мультиметра трехфазного Ресурс-МТ:

  • Метрологическое обеспечение измерительных систем;
  • Ревизия вторичных цепей измерительных трансформаторов тока и напряжения;
  • Анализ качества электрической энергии;
  • Исследования электрических режимов в сетях с резкопеременной и нелинейной нагрузкой;

Функциональные возможности мультиметра трехфазного Ресурс-МТ:

  • Измерение параметров переменного напряжения промышленной частоты;
  • Измерение параметров переменного тока промышленной частоты без разрыва цепи;
  • Измерение параметров однофазной и трехфазной мощности;
  • Определение параметров нагрузки измерительных трансформаторов тока;
  • Определение выходной мощности трехфазных и однофазных трансформаторов напряжения;
  • Определение потерь напряжения во вторичных цепях трансформатора напряжения;
  • Определение правильности подключения счетчиков электрической энергии;
  • Определение метрологических характеристик счетчиков электрической энергии;
  • Регистрация результатов измерений;
  • Цифровой осциллограф;

Измеряемые параметры мультиметра трехфазного Ресурс-МТ:

  • Показатели качества электроэнергии:
    • Установившееся отклонение напряжения;
    • Отклонение частоты;
    • Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
    • Коэффициент искажения синусоидальности напряжения;
    • Коэффициент n-ой гармонической составляющей напряжения;
    • Длительность и глубина провала напряжения;
    • Длительность и коэффициент временного перенапряжения;
    • Кратковременная доза фликера.
  • Параметры напряжения:
    • Действующие значения фазных и междуфазных напряжений;
    • Действующие значения симметричных составляющих напряжения;
    • Значение частоты.
  • Параметры силы тока:
    • Действующее значение силы тока;
    • Действующие значения симметричных составляющих силы тока;
    • Коэффициент искажения синусоидальности силы тока;
    • Коэффициент n-ой гармонической составляющей силы тока.
  • Параметры угла фазового сдвига:
    • Угол фазового сдвига между напряжением и током основной частоты;
    • Угол фазового сдвига между фазными напряжениями;
    • Угол фазового сдвига между n-ми гармоническими составляющими напряжения и силы тока;
    • Угол фазового сдвига между симметричными составляющими напряжений и токов.
  • Параметры мощности:
    • Активная фазная и трехфазная мощность;
    • Реактивная фазная и трехфазная мощность;
    • Полная фазная и трехфазная мощность.
  • Параметры электрической энергии:
    • Активная прямого и обратного направления;
    • Реактивная прямого и обратного направления;
    • Коэффициенты мощности.

Пример обозначения при заказе:

Мультиметр «Ресурс‑МТ‑КП15‑5‑0,5» БГТК.411181.025 ТУ, где

  • «КП15‑5‑0,5» – тип токоизмерительных клещей
  • «15» – диаметр измерительного окна токоизмерительных клещей, мм
  • «5» – номинальный первичный ток токоизмерительных клещей, А
  • «0,5» – класс точности прибора при измерении силы тока и мощности

Технические характеристики мультиметра трехфазного Ресурс-МТ:

Модификация Наименование токоизмерительных клещей Диаметр измерительного окна, мм Номинальный ток, А Класс точности при измерении силы тока и мощности
Ресурс-МТ-КП15-5-0,5 КП15-5-0,5 15 5 0,5
Ресурс-МТ-КП08-5-1 КП08-5-1 8 5 1
Ресурс-МТ-КП15-50-0,5 КП15-50-0,5 15 50 0,5
Ресурс-МТ-КП08-50-1 КП08-50-1 8 50 1
Ресурс-МТ-КТ52-1000-0,5 КТ52-1000-0,5 52 1000 0,5
Ресурс-МТ-КТ52-1000-1 КТ52-1000-1 52 1000 1
ОСНОВНЫЕ МЕТЕРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измеряемый параметр Диапазон измерений Пределы допускаемой погрешности: абсолютной D, относительной d Примечание
Действующее значение напряжения U, В 0,3 – 300 ± 0,2 (d) 30 В < U ≤ 300 В
Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % 0 – 20 ± 0,2 (D)
Частота, Гц 45 – 55 ± 0,02 (D)
Коэффициент искажения синусоидальности напряжения КU, % 0,5 – 30,0 ± (0,05 + 0,05·KU) (D) 30 В < U ≤ 300 В
Коэффициент n–ой гармонической составляющей напряжения KU(n), % 0,2 – 30 ± (0,03 + 0,02·KU(n)) (D) 30 В < U ≤ 300 В
2 ≤ n ≤ 16
Угол фазового сдвига между напряжениями основной частоты ± 180° ± 0,1° (D) U ≥ 30 В
Действующее значение силы тока I, А (0,01∙– 1,50)∙Iном ± 0,5 (d) 0,05∙Iном ≤ I ≤ 1,5∙Iном
Коэффициент искажения синусоидальности силы тока КI, % 1,0 – 100,0 ± (0,05 + 0,05·KI) (D) 0,05∙Iном ≤ I ≤ 1,5∙Iном
Коэффициент n–ой гармонической составляющей силы тока KI(n), % 0,5 – 100 ± (0,05 + 0,03·KI) (D) 0,05∙Iном ≤ I ≤ 1,5∙Iном
Угол фазового сдвига между напряжением и током основной частоты ± 180° ± 0,5° (D) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном
Коэффициенты мощности: КР (cos φ), КQ/P (tg φ) ± 1 ± 0,01 (D) 30 В < U ≤ 300 В
0,05∙Iном ≤ I ≤ 1,5∙Iном
Активная мощность и энергия ± 0,5 (d) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном
Реактивная мощность и энергия ± 0,5 (d) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном
Полная мощность ± 0,5 (d) 30 В < U ≤ 300 В
0,05 Iном ≤ I ≤ 1,5∙Iном
Интервал времени (ход часов) с/сутки ± 3 (D)
Параметр Значение
ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ НАПРЯЖЕНИЯ
Количество входов с общей точкой 3
Количество диапазонов измерений 2
Номинальные действующие значения фазного/междуфазного напряжения 57,7/100 и 220/380 В
Входное сопротивление не менее 1 МОм
ИЗМЕРИТЕЛЬНЫЕ ВХОДЫ ТОКА (ТОКОИЗМЕРИТЕЛЬНЫЕ КЛЕЩИ)
Количество входов 3
Номинальные действующие значения силы тока 5 А, 50 А, 1000 А, 2000 А в зависимости от типа токоизмерительных клещей
Диаметр рабочего окна токоизмерительных клещей 8 мм, 15 мм, 52 мм, 255 мм (гибкие токоизмерительные клещи при образовании окружности) в зависимости от типа токоизмерительных клещей
ОБЩИЕ ХАРАКТЕРИСТИКИ
Хранение результатов измерений Однократный режим записи по требованию оператора;
Непрерывный режим записи с интервалом измерения от 1 до 60 с - 2 ч.
Интерфейсы Bluetooth 2.0
Протокол передачи данных Modbus
Электропитание Шесть аккумуляторов 1,2 В; непрерывная работа в течение 8 ч
Условия эксплуатации По устойчивости к климатическим воздействиям соответствует группе 4 по ГОСТ 22261–94
Диапазон температуры в рабочих условиях эксплуатации от минус 20°С до плюс 55°С
Габаритные размеры прибора 230×120×65 мм
Масса прибора 1 кг
Масса прибора с токоизмерительными клещами в кейсе 7 кг

Комплект поставки Ресурс-МТ

Наименование Количество
1. Мультиметр трехфазный Ресурс-МТ 1
2. Токоизмерительные клещи (в зависимости от модификации) 3
3. Зажим типа «крокодил» 1
4. Кабель измерительный напряжения 1
5. Кейс для транспортировки 1
6. Клемма типа «U» 1
7. Аккумуляторы 1
8. Адаптер питания 1
9. Паспорт 1
10. Методика поверки 1
11. Пластиковый кейс 1
12. Программное обеспечение 1
13. Руководство по эксплуатации 1

Дополнительная комплектация Ресурс-МТ:

(Поставляется по отдельному заказу)

Наименование
1. Адаптер Bluetooth
2. Преобразователь фотосчитывающий телеметрический ПФТ
