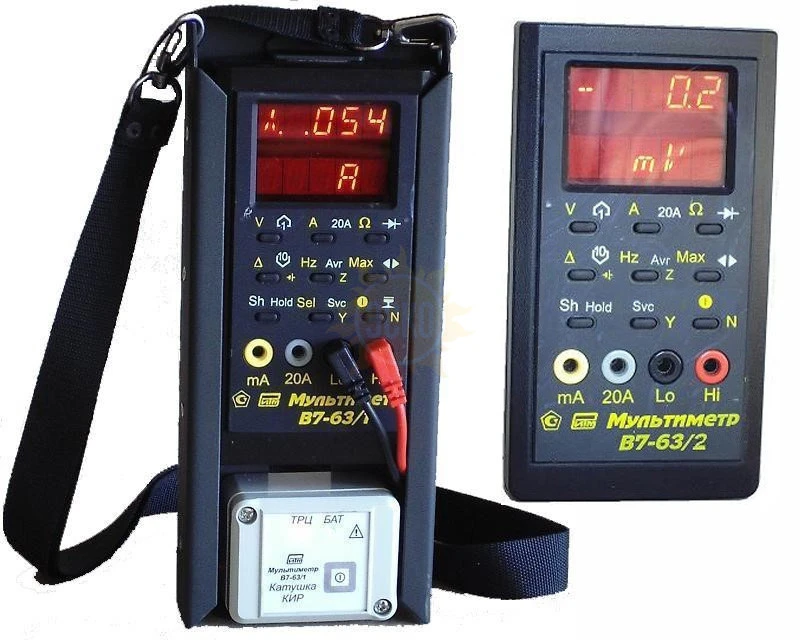

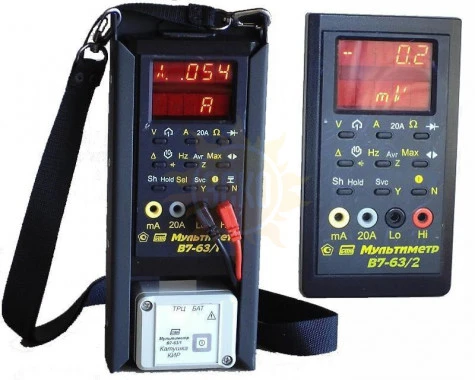

Мультиметр В7-63/1 КИР

Артикул: 423100
Частота, max
100 кГц
Напряжение постоянное (В), max
600
Напряжение переменное (В), max
450
Ток постоянный (А), max
20
Ток переменный (А), max
20
Исполнение
Портативный
Отображение информации
Цифровое
Сопротивление (МОм), max
12
Тестирование диодов
Есть
Прозвонка цепи
Есть
Удержание показаний
Есть
Функция max/min
Есть
Измерение True-RMS
Есть
Подсветка
Есть
цена по запросу
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Госреестр 36977-08
Межповерочный интервал  1 год

Назначение мультиметра В7-63/1 КИР

Новый модернизированный мультиметр В7-63/1 КИР предназначен для замены мультиметра В7-63 и преобразователя тока А9-1. Отличается улучшенными параметрами мультиметра (расширяется диапазон измерений, повышенной точностью, быстродействием меньшими габаритами).

Прибор В7-63/1 КИР обеспечивают измерение напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющей, сопротивления, частоты, «прозвонки» электрической цепи.

Мультиметр В7-63/1 КИР обеспечивает:

  • напряжение постоянного тока 0.0001…600 В
  • СКЗ переменного напряжения и суммы постоянного и переменного напряжения 0.001…450 В частотой 5 Гц – 100 кГц
  • силы постоянного тока (режим DCI) 0.1 мА…20 А
  • СКЗ силы переменного тока и суммы силы постоянного и переменного тока 1 мА…20 А частотой 5 Гц –10 кГц
  • сопротивление в диапазоне 0.1 Ом…12 Мом
  • "прозвонку" (диодный тест) электрической цепи с измерением падения напряжения от 1 мВ…4 В
  • частота сигналов переменного тока от 5 Гц…100 кГц
  • силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи в диапазоне от 0.01…420 А с помощью токовых датчиков (только переменного тока) или токовых клещей с коэффициентом преобразования 1 мВ/А или 10 мВ/А
  • напряжение и силу амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой 25, 50, 75 Гц без учета пауз между импульсами (максимальное значение)
  • измерение напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В селективном режиме измерения должны производиться без учета пауз на частотах 25, 50, 75 Гц и с учетом пауз –  на остальных.

Обработка измеренных данных В7-63/1 КИР

  • вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);
  • усреднение по алгоритму цифрового фильтра низких частот (два средний и медленный фильтр)
  • выделение максимального значения (амплитуды манипулированных сигналов)
  • регистрация максимальных, средних и минимальных показаний
  • вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры)

Технические характеристики мультиметра В7-63/1 КИР

Поддиапазон измерения в значениях отображаемой шкалы Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1) Дополнительные данные
DCV ±000.0 – 600.0 мВ 0.2 + 2 Входное сопротивление 1 МОм
±0.601 – 6.000 В 0.2 + 2
±06.01 – 60.00 В 0.2 + 2
±060.1 – 600.0 В 0.3 + 2
ACV 5 – 20 Гц DC, .02 – 10 кГц 10 – 30 кГц 30 – 50 кГц 50 – 100 кГц Входное сопротивление 1 МОм
01.00 – 40.00 мВ 1 + 20 0.5 + 20 1 + 20 2 + 20 -
040.1 – 400.0 мВ 1 + 5 0.5 + 5 1 + 5 2 + 5 4 + 5
0.401 – 4.000 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
04.01 – 40.00 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
040.1 – 450.0 В 1 + 3 0.5 + 2 - - -
DCV+ACV   010.0 – 400.0 мВ 1 + 5 0.5 + 5 1 + 5 2 + 5 4 + 5
0.401 – 4.000 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
04.01 – 40.00 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
040.1 – 500.0 В 1 + 3 0.5 + 2 - - -
DCI ±000.0 – 400.0 мВ 0.25 + 2 Шунт 0.1 Ом
±0.401 – 2.200 А 0.5 + 2
±02.01 – 22.00 A 0.5 + 2 Шунт 0.005 Ом
ACI 01.00 – 40.00 мA DC, 0.005 – 1 кГц 1 – 10 кГц Шунт 0.1 Ом
040.1 – 400.0 мA 1 + 3 (1 + 0.25∙f) + 32)
0.401 – 2.200 A
00.10 – 22.00 A Шунт 0.005 Ом
DCI + ACI 010.0 – 400.0 мA 1 + 3 (1 + 0.25∙f) + 32) Шунт 0.1 Ом
0.401 – 2.200 A
00.10 – 22.00 A Шунт 0.005 Ом
R 000.0 – 400.0 Ω 0.5 + 2 Iизм = 1 мА
0.401 – 4.000 kΩ 0.5 + 2
04.01 – 40.00 kΩ 0.5 + 2 Iизм < 25 мкА
400.1 – 600.0 kΩ 0.5 + 2
0.601 – 4.000 MΩ (0.5+R[MΩ]) + 0**
04.01 – 12.00 MΩ (0.5+R[MΩ]) + 0**
-►|- 0.000 – 4.000 В 0.5 + 2 При токе 1 мА
.02 – 10 кГц 40 – 400 Гц 0.02 – 1 кГц 1 – 6 кГц
ACI 0.010 – 4.000 A   1 + 20 - 5 + 20 10 + 20 100 мВ/А
04.01 – 20.00 A 1 + 5 - 5 + 10 10 + 10
0.010 – 4.000 A   1 + 20 5 + 20 - - 10 мВ/А
04.01 – 42.00 A 1 + 5 5 + 20 - -
00.10 – 40.00 A   1 + 20 5 + 20 - - 1 мВ/А
 40.1 – 420.0 A 1 + 5 5 + 20 - -
DCI+ ACI 00.10 – 42.00 A 1 + 5 5 + 20 - - 10 мВ/А
001.0 – 420.0 A 1 + 5 5 + 20 - - 1 мВ/А
F 05.00 – 99.99 Гц 0.05 + 2 В режимах ACV и ACI при уровне более 10 % предела
100.0 – 999.9 Гц 0.05 + 1
1000 – 9999 Гц 0.05 + 1
10.00 – 99.99 кГц 0.05 + 1
Максимум (кодо-импульсных последовательностей)  DC:1 + 3AC: 1.5 + 3  AC+Sel: 2 + 3 (дополнительная погрешность) Напряжения до 100 В и силы тока до 10 А
Режимы с селектором 6) 4 + 0 (дополнительная погрешность )
1) Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы. 2) Значение погрешности зависит от частоты f, выраженной в килогерцах.

Другие технические характеристики мультиметра В7-63/1 КИР

  • выбор режимов и сервисных функций с помощью контекстного меню
  • высокоэффективный светодиодный индикатор с регулируемой яркостью (от 10 до 100 %)
  • выбор схем сохранения энергии (автоматического уменьшения яркости и отключения при отсутствии управляющих воздействий)
  • редактирование списка частот селектора (включить или исключить из меню)
  • установка и запоминание при отключении последнего режима работы и всех настроек пользователя
  • ручной и автоматический выбор пределов измерения
  • интерфейс с компьютером для управления, считывания данных, калибровки и поверки
  • литиевый аккумулятор и встроенное автоматическое зарядное устройство предельно упрощает обслуживание прибора (достаточно включить в сеть на любое время, не меньше чем требуется для последующего использования)
  • питание от сети и заряд аккумулятора с помощью сетевого адаптера питания, который также выполняет функцию интерфейса RS232C  для подключения к компьютеру
  • время непрерывной работы не менее 8 часов  (в режиме индикации с яркостью до 40 %) при использовании аккумулятора емкостью 700 мА-часов

Рабочие условия эксплуатации мультиметра В7-63/1 КИР:

  • температура окружающего воздуха от минус 30 до 50 oС
  • относительная влажность до 90 % при  до 30 oС
  • атмосферное давление 400-800 мм. рт.ст.

Масса прибора не превышает 0.4 кг
Габаритные размеры прибора - 152 х 83 х 33 мм
Наработка на отказ не менее 15000 ч

Комплектация В7-63/1 КИР

Комплект поставки В7-63/1 КИР

Наименование Количество
Мультиметр В7-63/1 КИР 1
