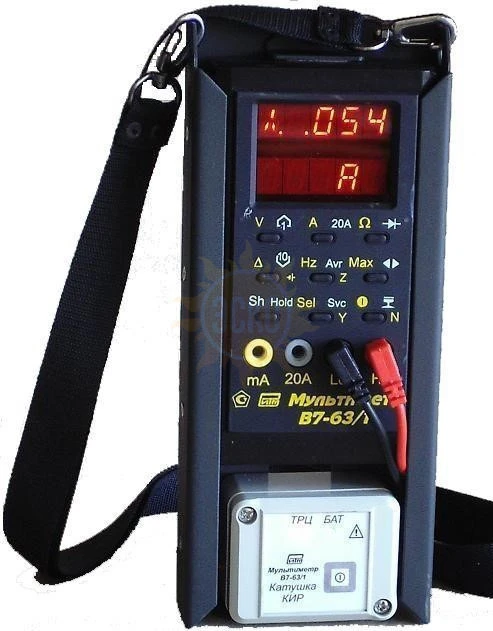

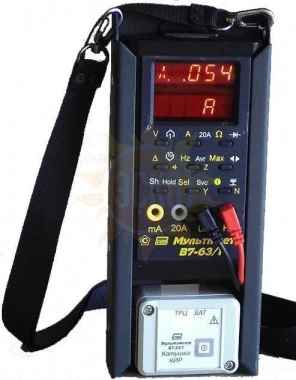

Мультиметр В7-63/1

Артикул: 89796
Частота, max
100 кГц
Напряжение постоянное (В), max
600
Напряжение переменное (В), max
450
Ток постоянный (А), max
20
Ток переменный (А), max
20
Сопротивление (МОм), max
12
Тестирование диодов
Есть
Прозвонка цепи
Есть
Связь с ПК
RS-232 (COM), USB
Подсветка
Есть
цена по запросу
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Госреестр 36977-08
до 16.11.2027
Межповерочный интервал  1 год

Назначение мультиметра В7-63/1

Новый модернизированный мультиметр В7-63/1 предназначен для замены мультиметра В7-63 и преобразователя тока А9-1. Отличается улучшенными параметрами мультиметра (расширяется диапазон измерений, повышенной точностью, быстродействием меньшими габаритами).

Прибор В7-63/1 обеспечивают измерение напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющей, сопротивления, частоты, «прозвонки» электрической цепи.

Прибор В7-63/1 имеет частотный селектор для измерения уровня тональных сигналов. С внешним датчиком тока (измерительной рельсовой катушкой) обеспечивает решение измерительных задач, выполняемых преобразователем А9-1.

Мультиметр В7-63/1 обеспечивает:

  • напряжение постоянного тока 0.0001…600 В
  • СКЗ переменного напряжения и суммы постоянного и переменного напряжения 0.001…450 В частотой 5 Гц – 100 кГц
  • силы постоянного тока (режим DCI) 0.1 мА…20 А
  • СКЗ силы переменного тока и суммы силы постоянного и переменного тока 1 мА…20 А частотой 5 Гц –10 кГц
  • сопротивление в диапазоне 0.1 Ом…12 Мом
  • "прозвонку" (диодный тест) электрической цепи с измерением падения напряжения от 1 мВ…4 В
  • частота сигналов переменного тока от 5 Гц…100 кГц
  • силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи в диапазоне от 0.01…420 А с помощью токовых датчиков (только переменного тока) или токовых клещей с коэффициентом преобразования 1 мВ/А или 10 мВ/А
  • напряжение и силу амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой 25, 50, 75 Гц без учета пауз между импульсами (максимальное значение)
  • измерение напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В селективном режиме измерения должны производиться без учета пауз на частотах 25, 50, 75 Гц и с учетом пауз –  на остальных.

Обработка измеренных данных В7-63/1

  • вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);
  • усреднение по алгоритму цифрового фильтра низких частот (два средний и медленный фильтр)
  • выделение максимального значения (амплитуды манипулированных сигналов)
  • регистрация максимальных, средних и минимальных показаний
  • вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры)

Характеристики В7-63/1

Поддиапазон измерения в значениях отображаемой шкалы Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1) Дополнительные данные
DCV ±000.0 – 600.0 мВ 0.2 + 2 Входное сопротивление 1 МОм
±0.601 – 6.000 В 0.2 + 2
±06.01 – 60.00 В 0.2 + 2
±060.1 – 600.0 В 0.3 + 2
ACV   5 – 20 Гц DC, .02 – 10 кГц 10 – 30 кГц 30 – 50 кГц 50 – 100 кГц Входное сопротивление 1 МОм
01.00 – 40.00 мВ 1 + 20 0.5 + 20 1 + 20 2 + 20 -
040.1 – 400.0 мВ 1 + 5 0.5 + 5 1 + 5 2 + 5 4 + 5
0.401 – 4.000 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
04.01 – 40.00 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
040.1 – 450.0 В 1 + 3 0.5 + 2 - - -
DCV+ACV   010.0 – 400.0 мВ 1 + 5 0.5 + 5 1 + 5 2 + 5 4 + 5
0.401 – 4.000 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
04.01 – 40.00 В 1 + 3 0.5 + 2 1 + 2 2 + 3 4 + 3
040.1 – 500.0 В 1 + 3 0.5 + 2 - - -
DCI ±000.0 – 400.0 мВ 0.25 + 2 Шунт 0.1 Ом
±0.401 – 2.200 А 0.5 + 2
±02.01 – 22.00 A 0.5 + 2 Шунт 0.005 Ом
ACI 01.00 – 40.00 мA DC, 0.005 – 1 кГц 1 – 10 кГц Шунт 0.1 Ом
040.1 – 400.0 мA 1 + 3 (1 + 0.25∙f) + 32)
0.401 – 2.200 A
00.10 – 22.00 A Шунт 0.005 Ом
DCI + ACI 010.0 – 400.0 мA 1 + 3 (1 + 0.25∙f) + 32) Шунт 0.1 Ом
0.401 – 2.200 A
00.10 – 22.00 A Шунт 0.005 Ом
R 000.0 – 400.0 Ω 0.5 + 2 Iизм = 1 мА
0.401 – 4.000 kΩ 0.5 + 2
04.01 – 40.00 kΩ 0.5 + 2 Iизм < 25 мкА
400.1 – 600.0 kΩ 0.5 + 2
0.601 – 4.000 MΩ (0.5+R[MΩ]) + 0**
04.01 – 12.00 MΩ (0.5+R[MΩ]) + 0**
-►|- 0.000 – 4.000 В 0.5 + 2 При токе 1 мА
DCI ±00.00 – 62.00 A 0.5 + 2 3 + 20 - - 10 мВ/А
±000.0 – 620.0 A 0.5 + 2 3 + 20 - - 1 мВ/А
    .02 – 10 кГц 40 – 400 Гц 0.02 – 1 кГц 1 – 6 кГц
ACI 0.010 – 4.000 A   1 + 20 - 5 + 20 10 + 20 100 мВ/А
04.01 – 20.00 A 1 + 5 - 5 + 10 10 + 10
0.010 – 4.000 A   1 + 20 5 + 20 - - 10 мВ/А
04.01 – 42.00 A 1 + 5 5 + 20 - -
00.10 – 40.00 A   1 + 20 5 + 20 - - 1 мВ/А
 40.1 – 420.0 A 1 + 5 5 + 20 - -
DCI+ ACI 00.10 – 42.00 A 1 + 5 5 + 20 - - 10 мВ/А
001.0 – 420.0 A 1 + 5 5 + 20 - - 1 мВ/А
F 05.00 – 99.99 Гц 0.05 + 2 В режимах ACV и ACI при уровне более 10 % предела
100.0 – 999.9 Гц 0.05 + 1
1000 – 9999 Гц 0.05 + 1
10.00 – 99.99 кГц 0.05 + 1
Максимум (кодо-импульсных последовательностей)  DC:1 + 3AC: 1.5 + 3  AC+Sel: 2 + 3 (дополнительная погрешность) Напряжения до 100 В и силы тока до 10 А
Режимы с селектором 6) 4 + 0 (дополнительная погрешность )
1) Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы. 2) Значение погрешности зависит от частоты f, выраженной в килогерцах.



Комплектация В7-63/1

Наименование Количество
1. Мультиметр В7-63/1 1
