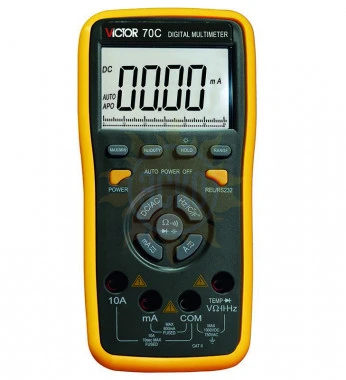

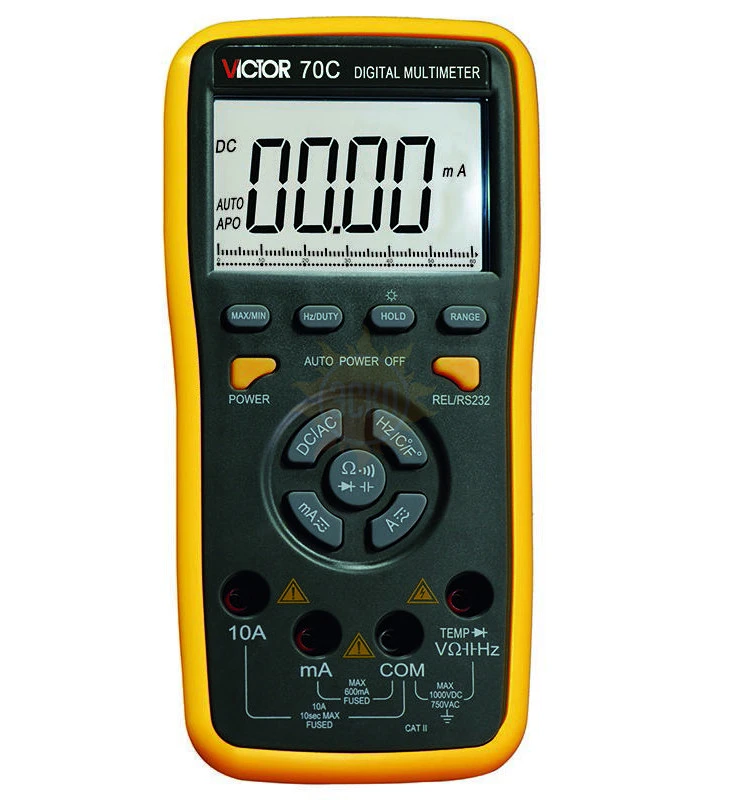

Описание мультиметра цифрового Victor 70C:
Мультиметр цифровой Victor 70С является многофункциональным инновационным прибором, в котором выбор режимов измерений производится без использования механического переключателя, с применением тастатуры с электронными кнопками. Мультиметр представляет собой надежный компактный цифровой прибор с входными гнездами колонкового типа 4мм утепленными в корпус, с интерфейсом USB для подключения к ПК и батарейным питанием.
Мультиметр Victor 70С имеет функции измерения постоянного или переменного напряжения (DCV/ACV), постоянного или переменного тока (DCA/ACA), сопротивления (R), емкости конденсаторов (C), температуры (t), частоты (скважности), проверки диодов и прозвонки цепей. Аналого-цифровой преобразователь с двойным интегрированием делает этот мультиметр точным и надежным инструментом.
Для улучшения чтения показания в мультиметре Victor 70С применен большой жидкокристаллический дисплей 4 разряда (3 5/6, максимальная индикация «5.999», высота знаков 32 мм). Запоминание текущего значения (HOLD), подсветка дисплея (разовая ручная принудительная активация на ~5 c), режим регистрации МИН/МАКС значений и защита от перегрузки делает эксплуатацию мультиметра более удобной и безопасной.
Если органы управления мультиметра Victor 70С не используются в течение 15 минут, то в целях энергосбережения ресурса батарей питания прибора автоматически выключается (функция Автовыключение питания). Мультиметр имеет защитный чехол (холстер) для защиты от механических воздействий и крепления измерительных проводов, а также откидную подставку-упор на задней панели для удобства установки прибора на рабочем месте.
Технические характеристики мультиметра цифрового Victor 70C:
| Предел | Разрешение | Погрешность | ||
| ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ | ||||
| 600 мВ | 0,1 мВ | ±(0,5% + 4* k) | ||
| 6 В | 1 мВ | |||
| 60 В | 10 мВ | |||
| 600 В | 100 мВ | |||
| 1000 В | 10 В | ±(1,0% + 4* k) | ||
| Защита измерительного входа: 1000 В постоянное; 750 В ср. кв. Входное сопротивление: не менее 60 МОм для предела 600 мВ; 10 МОм для остальных пределов |
||||
| ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ | ||||
| 6 В | 1 мВ | ±(0,8% + 10* k) | ||
| 60 В | 10 мВ | |||
| 600 В | 100 мВ | |||
| 750 В | 1 В | ±(1,0% + 6* k) | ||
| Полоса частот | 40... 400 Гц | |||
| Защита измерительного входа: 1000 В постоянное; 750 В ср. кв. Входной импеданс: 10 МОм. Отображение значения скважности: 0,1% ...99,9%. |
||||
| ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА | ||||
| 60 мА | 10 мкА | ±(1,0% + 10* k) | ||
| 600 мА | 100 мкА | |||
| 6 А | 1 мА | ±(1,2% + 10* k) | ||
| 10 А | 10 мА | |||
| Максимальный входной ток 10А (длительность измерений не более 15 сек). Защита от перегрузки: безинерционный предохранитель 0,6А/ 250В (самовосстанавливающийся); 10 А/ 250 В. |
||||
| ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА | ||||
| 60 мА | 10 мкА | ±(1,5% + 10* k) | ||
| 600 мА | 100 мкА | |||
| 6 А | 1 мА | ±(2,5% + 15* k) | ||
| 10 А | 10 мА | |||
| Полоса частот | 40... 400 Гц | |||
| Максимальный входной ток 10А (не более 15 сек). Защита от перегрузки: безинерционный предохранитель 0,6А/ 250В (самовосстанавливающийся); 10 А/ 250 В. Измерение ср. кв. значения (СКЗ): сигнал тока синусоидальной формы (RMS). Отображение значения скважности: 0,1% ...99,9% |
||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ | ||||
| Предел | Разрешение | Погрешность | Защита измерительного входа | |
| 600 Ом* | 0,1 Ом | ±(0,8% + 5* k) | 250 Впик. (пост./ перем.) | |
| 6 кОм | 1 Ом | ±(0,8% + 4* k) | ||
| 60 кОм | 10 Ом | |||
| 600 кОм | 100 Ом | |||
| 6 МОм | 1 кОм | |||
| 60 МОм** | 10 кОм | ±(1,2% + 10* k) | ||
| * Возможна нестабильность индикации в пределах не более 10 единиц младшего разряда. ** Возможна нестабильность индикации в пределах не более 1 00 единиц младшего разряда. Защита измерительного входа – макс. 250 В пик (пост./ перем.). Напряжение на открытых концах примерно 1,3 В. |
||||
| ИСПЫТАНИЕ P-N ПЕРЕХОДОВ И ЗВУКОВОЙ ПРОЗВОНКИ ЦЕПЕЙ | ||||
| Режим | Отображаемое значение/сигнал | Максимальное тестовое напряжение/ток | ||
 |
Падение напряжения на переходе (в прямом направлении)* | ~3 В (в обратном направлении) / 1мА (в прямом направлении) | ||
.jpg){kind=small} |
Звуковой зуммер 2 кГц | ~ 1,2 B (ХХ) | ||
| *При падении напряжения в пределах от 0,4 до 0,8 В. Защита измерительного входа – м акс. 250 В пик (пост./ перем.). При сопротивлении цепи менее значения 30 Ом включается непрерывный звуковой сигнал частотой 2 кГц (buzzer). Время срабатывания прибл. ~ 100 мс. Примечание: в режиме прозвона цепи зуммер обязательно включается при сопротивлен ии цепи, не превышающем указанное значение. При сопротивлении цепи более 50 Ом зуммер выключается. В переходной зоне наличие или отсутствие звукового сигнала зависит от особенностей конкр етного прибора. |
||||
| ИЗМЕРЕНИЕ ЕМКОСТИ | ||||
| Предел | Разрешение | Погрешность | Защита измерительного входа | |
| 40 нФ | 10 пФ | ±(5,0% + 30* k) | 250 В пик. (пост./ перем.) | |
| 400 нФ | 100 пФ | ±(3,5% + 8* k) | ||
| 4 мкФ | 1 пФ | |||
| 40 мкФ | 10 нФ | |||
| 200 мкФ | 100 нФ | ±(5,0% + 10* k) | ||
| ИЗМЕРЕНИЕ ЧАСТОТЫ | ||||
| Предел | Разрешение | Чувствительность | Погрешность | Защита измерительного входа |
| 10 Гц | 0,001 Гц | 1,5 В ср. кв. | ±(0,3% + 3* k) | 250 В пик. (пост./ перем.) |
| 100 Гц | 0,01 Гц | |||
| 1000 Гц | 0,1 Гц | |||
| 10 кГц | 10 Гц | |||
| 100 кГц | 100 Гц | |||
| 1 МГц | 1 кГц | |||
| 20 МГц | 10 кГц | |||
| ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ | ||||
| Диапазон | Разрешение | Погрешность | Тип датчика | |
| -20 °C...+400 °C | 0,1 °C | ±(1,0% + 40 е.м.р.) | К-типа (с соединениями типа "банан") | |
| +401 °C... +1000°C | 1 °C | ±(1,5% + 15 е.м.р.) | ||
| ВНИМАНИЕ! Не допускается подача напряжения на измерительный вход прибора при выбранной этой функции измерения | ||||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||
| Разрядность цифровой шкалы | 4 разярда (3 5/6) | |||
| Максимально индуцируемое число | 3999 | |||
| Базовая погрешность (DVC) | ± 0,5% | |||
| Скорость измерения, изм./с | 3 (цифровая шкала); 30 (графическая линейная шкала) | |||
| Индикация перегрузки | "OL", "-OL" | |||
| Источник питания | 2 х 1,5 В (тип ААА) | |||
| Срок службы источника питания, ч | 150 | |||
| Дисплей | ЖК | |||
| Габаритные размеры (ШхВхГ), мм | 91х185х49 | |||
| Масса (с батареей), г | 410 | |||
| Условия эксплуатации | 0 °C ...+40 °C, относительная влажность ≤70 % | |||
| Условия хранения | -10 °C ...+50 °C, относительная влажность ≤80 % | |||
Комплектация Victor 70C
Комплект поставки Victor 70C
| № | Наименование | Количество |
| 1 | Мультиметр Victor 70C | 1 |
| 2 | Измерительные провода (красный/черный) (до 10А) | 2 |
| 3 | Кабель интерфейсный USB | 1 |
| 4 | CD-диск (мини) с ПО | 1 |
| 5 | Термодатчик К-типа(с коннекторами «банан» 4мм) | 1 |
| 6 | Защитный чехол (съемный холстер) | 1 |
| 7 | Источник питания 1х9В (тип Крона) | 1 |
| 8 | Руководство по эксплуатации | 1 |
