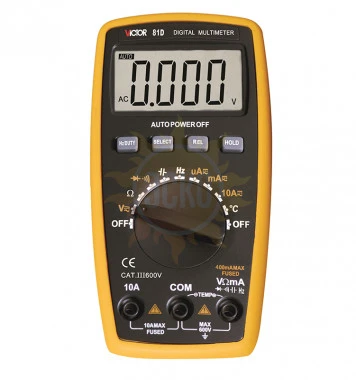

Мультиметр Victor 81D

распечатать описание в PDF

Артикул: 548269

Частота, max

30 МГц

Напряжение постоянное (В), max

400 мВ, 4 В, 40 В, 400 В, 600 В

Напряжение переменное (В), max

4 В, 40 В, 400 В, 600 В

Ток постоянный (А), max

400 мкА, 4000 мкА, 40 мА, 400 мА, 10 А

Ток переменный (А), max

400 мкА, 4000 мкА, 40 мА, 400 мА, 10 А

Исполнение

Портативный

Отображение информации

Цифровое

Частота, max

30 МГц

Сопротивление (МОм), max

400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм

Eмкость (мкФ), max

4 нФ, 40 нФ, 400 мкФ 4 мкФ, 40 мкФ, 100 мкФ

Измерение температуры

Есть

Прозвонка цепи

Есть

Испытание p-n перехода

Есть

Скважность / Коэффициент заполнения импульсов

Есть

Удержание показаний

Есть

Поставка прекращена

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Гарантия 1 год

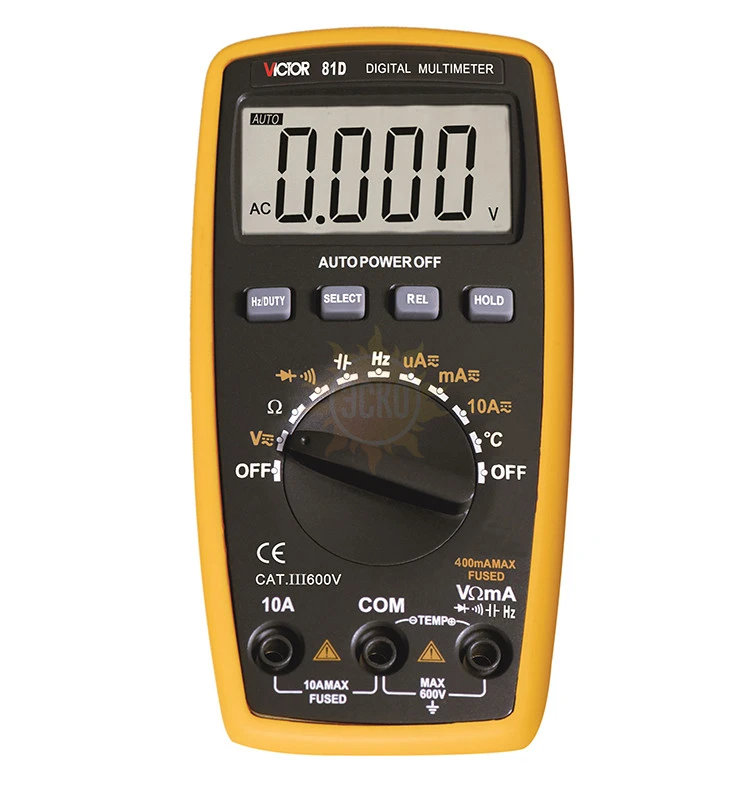

Описание мультиметра цифрового Victor 81D:

Мультиметр цифровой Victor 81D является многофункциональным прибором с ручным выбором режимов измерений с помощью переключателя и входными утепленными в корпус гнездами колонкового типа. Мультиметр представляет собой надежный компактный цифровой прибор с батарейным питанием.

Мультиметр Victor 81D имеет функции измерения постоянного или переменного напряжения (DCV/ACV), постоянного или переменного тока (DCA/ACA), сопротивления (R), емкости конденсаторов (C), температуры (t), частоты (скважности), проверки диодов и прозвонки цепей. Аналого-цифровой преобразователь с двойным интегрированием делает этот мультиметр точным и надежным инструментом.

Для улучшения чтения показания в мультиметре Victor 81D применен большой жидкокристаллический дисплей 4 разряда ( максимальная индикация «3999») и высотой знаков 18,9 мм. Функция фиксации текущего значения (HOLD) и защита от перегрузки делают эксплуатацию этого мультиметра более удобной и безопасной.

Если органы управления мультиметра Victor 81D не используются в течение 15 минут, то в целях энергосбережения ресурса батарей питания прибора автоматически выключается (функция Автовыключение питания). Мультиметр имеет защитный чехол (холстер) для защиты от механических воздействий и крепления измерительных проводов, а также откидную подставку-упор на задней панели для удобства установки прибора на рабочем месте.

Технические характеристики мультиметра цифрового Victor 81D:

Предел	Разрешение		Погрешность
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ
400 мВ	0,1 мВ		±(0,5% + 4* k)
4 В	1 мВ
40 В	10 мВ
400 В	100 мВ
600 В	1 В		±(1,0% + 4* k)
Защита измерительного входа: 600 В постоянное; 600 В ср. кв. Входное сопротивление: не менее 40 МОм для предела 400 мВ; 100 МОм для остальных пределов
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ
4 В	1 мВ		±(0,8% + 6* k)
40 В	10 МВ
400 В	100 мВ
600 В	1 В		±(1,0% + 6* k)
Защита измерительного входа: 600 В постоянное; 600 В ср. кв. Входной импеданс: 10 МОм/ 100 пФ. Измерение ср. кв. значения (СКЗ): – сигнал напряжения синусоидальной формы (RMS). Полоса рабочих частот: 50...200 Гц
ИЗМЕРЕНИЕ ПОСТОЯННОГО ТОКА
Предел	Разрешение	Погрешность		Допустимое падение напряжения (максимальное измеряемое)
400 мкА	0,1 мкА	±(1,0% + 10* k)		Не более 0,4 мВ на диапазоне «мА»
4000 мкА	1 мкА
40 мА	100 мкА
400 мА	100 мкА
10 А	10 мА	±(1,2% + 10* k)		100 мВ на диапазоне «А»
Максимальный входной ток 10А (не более 15 сек). Защита входа: макс. напряжение 600 В ср. кв. Защита от перегрузки: безинерционный предохранитель 0,4А/ 250В (самовосстанавливающийся); 10 А / 250 В. Измерение ср. кв. значения (СКЗ): – сигна л тока синусоидальной формы (RMS).
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА
400 мкА	0,1 мкА	±(1,0% + 10* k)		Не более 0,4 мВ на диапазоне «мА»
4000 мкА	1 мкА
40 мА	100 мкА
400 мА	100 мкА
10 А	10 мА	±(1,2% + 10* k)		100 мВ на диапазоне «А»
Защита от перегрузки: безинерционный предохранитель 0,4А/ 250В (самовосстанавливающийся) ; 10 А / 2 50 В. Измерение ср. кв. значения (СКЗ): – сигнал тока синусоидальной формы ( RMS ). Полоса рабочих частот: 50...200 Гц
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
Предел	Разрешение		Погрешность	Защита измерительного входа
400 Ом	0,1 Ом		±(0,8% + 5* k)	250 В ср. кв.
4 кОм	1 Ом		±(0,8% + 4* k)
40 кОм	10 Ом
400 кОм	100 Ом
4 МОм	1 кОм
40 МОм	10 кОм		±(1,2% + 10* k)
Напряжение на разомкнутых концах примерно 200 мВ (Uхх) . При измерении на пределе «400 Ом» – измерьте собственное сопротивление подключенных измерительных проводов, а затем вычитайте это значение из показаний прибора при подключении к объекту тестирования (из результатов последующих измерений).
ИСПЫТАНИЕ P-N ПЕРЕХОДОВ И ЗВУКОВОЙ ПРОЗВОНКИ ЦЕПЕЙ
Предел	Разрешение	Погрешность	Максимальный тестовый ток	Максимальное напряжение на открытых концах
	10 мВ	±(1,5% + 5* k)*	0,5 мА	0,5 В
*При падении напряжения в пределах от 0,5 В. Защита измерительного входа – макс. 250 В ср. кв. Срабатывание звукового сигнала при сопротивлении менее 50 Ом. Время срабатывания приблизительно 100 мс. Примечание: в режиме звукового прозвона цепи зумме р обязательно включается при сопротивлении цепи, не превышающем указанное значение. При сопротивлении цепи более 150-200 Ом зуммер обязательно выключается. В переходной зоне наличие или отсутствие звукового сигнала зависит от индивидуальных особенностей к онкретного прибора.
ИЗМЕРЕНИЕ ЕМКОСТИ
Предел	Разрешение		Погрешность	Защита измерительного входа
4 нФ	1 пФ		±(5,0% + 90* k)	250 В ср. кв.
40 нФ	10 пФ		±(3,5% + 8* k)
400 мкФ	100 пФ
4 мкФ	1 нФ
40 мкФ	10 нФ
100 мкФ	100 нФ		±(5,0% + 8* k)
ИЗМЕРЕНИЕ ЧАСТОТЫ
Предел	Разрешение	Чувствительность	Погрешность	Защита измерительного входа
1 Гц	0,001 Гц	0,7 В ср. кв.	±(0,5% + 10* k)	250 В ср. кв.
10 Гц	0,01 Гц
100 Гц	0,1 Гц
1000 Гц	1 Гц
10 кГц	10 Гц
100 кГц	100 Гц
1 МГц	1 кГц
30 МГц	10 кГц	1 В ср. кв.
ИЗМЕРЕНИЕ СКВАЖНОСТИ/DUTY
Диапазон значений	Разрешение	Чувствительность	Погрешность	Защита измерительного входа
0,01%...99,9%	0,1 В	0,7 В ср. кв.	-	250 В ср. кв.
ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ
Диапазон	Погрешность		Тип датчика
-20 °C...+400 °C	±(1,0% + 40 е.м.р.)		К-типа
+401 °C... +1000 °C	±(1,5% + 15 е.м.р.)
ВНИМАНИЕ! Не допускается подача напряжения на измерительный вход прибора при выбранной этой функции измерения
ОБЩИЕ ХАРАКТЕРИСТИКИ
Разрядность цифровой шкалы	4 разярда (3 ³/₄)
Максимально индуцируемое число	3999
Базовая погрешность (DVC)	± 0,5%
Скорость измерения, изм./с	3
Индикация перегрузки	"OL", "-OL"
Источник питания	2 х 1,5 В (тип ААА)
Срок службы источника питания, ч	150
Дисплей	ЖК
Габаритные размеры (ШхВхГ), мм	74х145х36
Масса (с батареей), г	190
Условия эксплуатации	0 °C ...+40 °C, относительная влажность ≤70 %
Условия хранения	-10 °C ...+50 °C, относительная влажность ≤80 %

Комплектация Victor 81D

Комплект поставки Victor 81D

№	Наименование	Количество
1	Мультиметр Victor 81D	1
2	Измерительные провода (красный/черный) (до 10А)	2
3	Термодатчик К-типа (с коннекторами «банан» 4мм)	1
4	Защитный чехол (съемный холстер)	1
5	Источник питания 2 х 1,5 В (тип ААА)	1
6	Руководство по эксплуатации	1
