Fluke 5320A-LOAD — нагрузочные резисторы для калибровки тока высокого испытательного напряжения
распечатать
Описание Fluke 5320A-LOAD — нагрузочные резисторы для калибровки тока высокого испытательного напряжения
Нагрузочный адаптер высокого напряжения 5320A-LOAD High Voltage Load Adapter является вспомогательной принадлежностью для калибратора многофункционального электрического тестера Fluke 5320A Multifunction Electrical Tester Calibrator и калибратора 5080A High Compliance Multi-Product Calibrator с мегомной опцией, обладающего высокой степенью совместимости с продуктами разного типа. Он подает нагрузку на тестер высокого испытательного напряжения для создания тока утечки, необходимого для калибровки тестера. Он может использоваться как отдельно с цифровым мультиметром и пробником высокого напряжения, так и со встроенным мультиметром 5320A и пробником высокого напряжения, поставляемым вместе с мультиметром.
Нагрузочное устройство 5320A-LOAD включает в себя серию из восьми специально подобранных резисторов, обеспечивающих восемь выводов в диапазоне сопротивлений от 10 кОм до 5 МОм.
Ввиду высоких напряжений, создаваемых тестерами высокого напряжения, нагрузочное устройство 5320A-LOAD рассчитано на то, чтобы выдерживать максимальное напряжение от 1,2 до 5,5 кВ в зависимости от выбранного резистора. В процессе калибровочного испытания при высоком напряжении цифровой мультиметр и пробник высокого напряжения производят измерения фактического испытательного напряжения и тока утечки тестера высокого испытательного напряжения. Устройство 5320A оборудовано встроенным мультиметром и поставляется вместе с предназначенным для этой цели пробником высокого напряжения.
Нагрузочное устройство 5320A-LOAD стандартно поставляется с доступным для анализа сертификатом калибровки, содержащим градуировочные данные. За дополнительную плату по своему желанию можно получить официально зарегистрированный сертификат калибровки 17025.

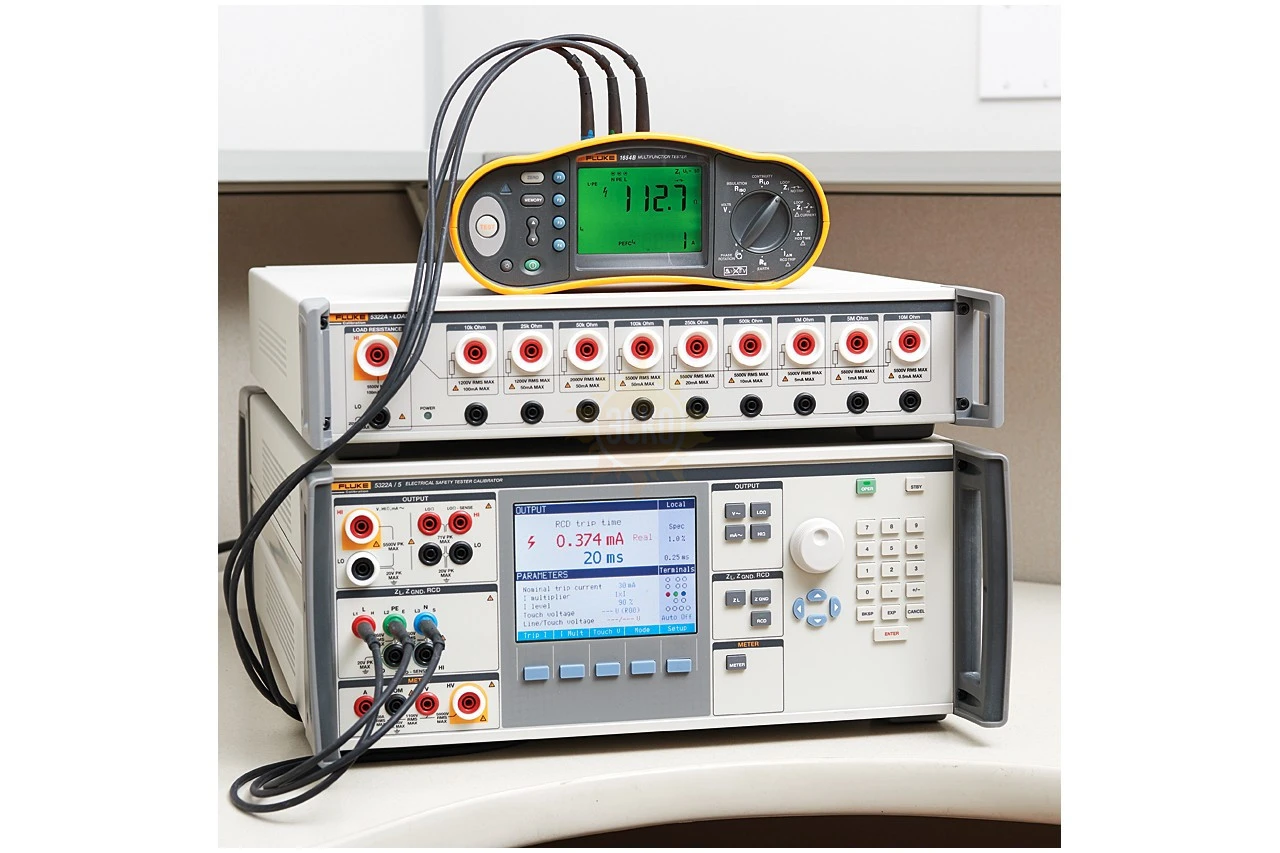

Конструкция устройства 5320A-LOAD позволяет для удобства эксплуатации и уменьшения зоны обслуживания размещать его на калибраторе или под ним.
Характеристики Fluke 5320A-LOAD — нагрузочные резисторы для калибровки тока высокого испытательного напряжения
| Параметр | Значение |
|---|---|
| Электрические характеристики | |
| Полный диапазон сопротивлений | от 10 кОм до 5 МОм |
| Число конкретных значений сопротивления | 8 |
| Допустимое отклонение от номинального значения | 10 % (один год, Tкал. 5 °C) |
| Максимальные нагрузки | Номинальное значение: 10 кОм Максимальное напряжение: 1 200 В Максмаксимальная мощность рассеивания: 140 Вт Максимальное время при максимальной мощности: ограничено 3 минутами |
| Номинальное значение: 35 кОм Максимальное напряжение: 2 000 В Максимальная мощность рассеивания: 110 Вт Максимальное время при максимальной мощности: ограничено 3 минутами |
|
| Номинальное значение: 50 кОм Максимальное напряжение: 2 000 В Максимальная мощность рассеивания: 80 Вт Максимальное время при максимальной мощности: ограничено 3 минутами |
|
| Номинальное значение: 100 кОм Максимальное напряжение: 5 500 ВM Максимальная мощность рассеивания: 300 Вт Максимальное время при максимальной мощности: ограничено 3 минутами |
|
| Номинальное значение: 250 кОм Максимальное напряжение: 5 500 В Максимальная мощность рассеивания: 120 Вт Максимальное время при максимальной мощности: ограничено 3 минутами |
|
| Номинальное значение: 500 кОм Максимальное напряжение: 5 500 В Максимальная мощность рассеивания: 60 Вт Максимальное время при максимальной мощности: без ограничений |
|
| Номинальное значение: 1 МОм Максимальное напряжение: 5 500 В Максимальная мощность рассеивания: 30 Вт Максимальное время при максимальной мощности: без ограничений |
|
| Номинальное значение: 5 МОм Максимальное напряжение: 5 500 В Максимальная мощность рассеивания: 5 Вт Максимальное время при максимальной мощности: без ограничений |
|
| Общие технические характеристики | |
| Напряжение источника питания | Адаптер переменного тока на 100 – 240 В, выходное напряжение 12 В при токе не менее 0,4 А. |
| Время прогревания | Неприменимо |
| Доверительный уровень технических характеристик | 99 % |
| Температура | Рабочая температура: от 5 до 40 °C Рекомендованная температура для проведения калибровки (Tкал.): 23 °C Температура при хранении: от –20 до 70 °C |
| Высота над уровнем моря, не более | Эксплуатация: 3 050 м Хранение: 12 200 м |
| Габариты | 430 мм X 462 мм X 95 мм |
| Масса (нетто) | 3 кг |
| Потребляемая мощность | не более 5 Вт |
| Класс безопасности | I в соответствии со стандартом EN 61010-1 |
Комплектация Fluke 5320A-LOAD — нагрузочные резисторы для калибровки тока высокого испытательного напряжения
| № | Наименование | Количество |
|---|---|---|
| 1. | Нагрузочные резисторы для калибровки тока высокого испытательного напряжения Fluke 5320A-LOAD | 1 |
