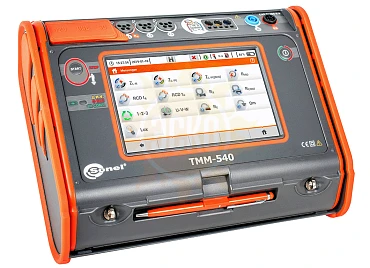

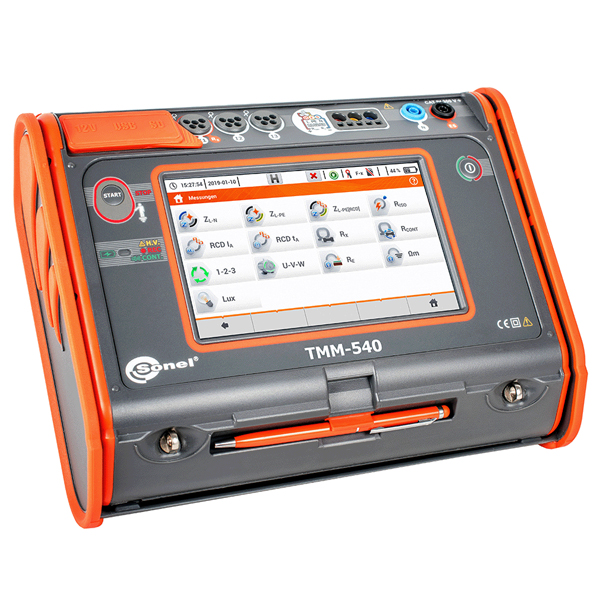

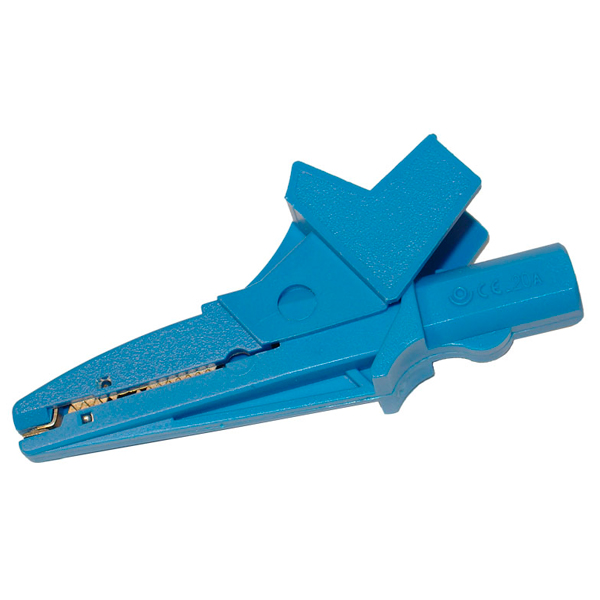

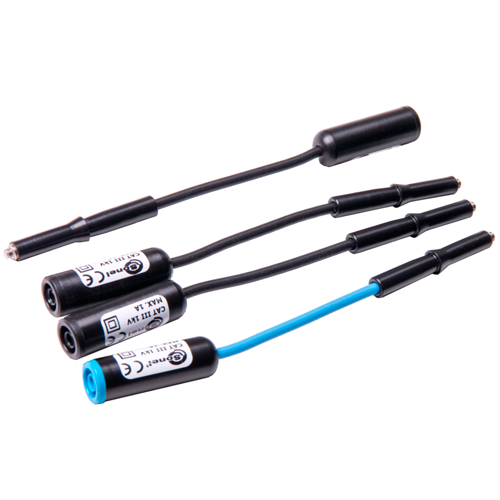

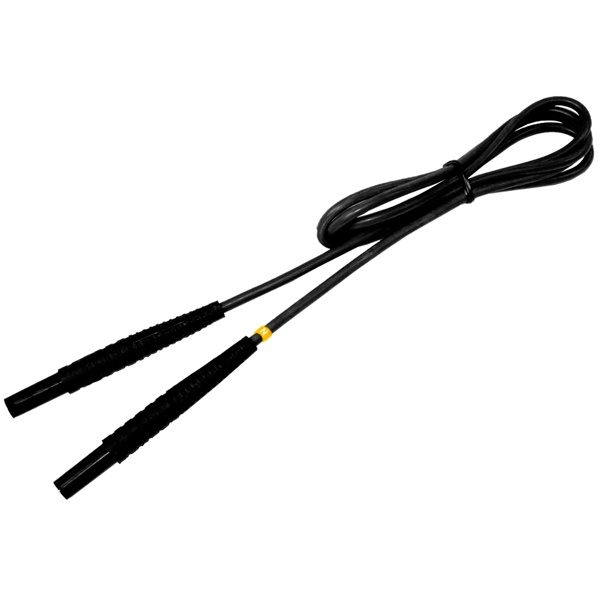

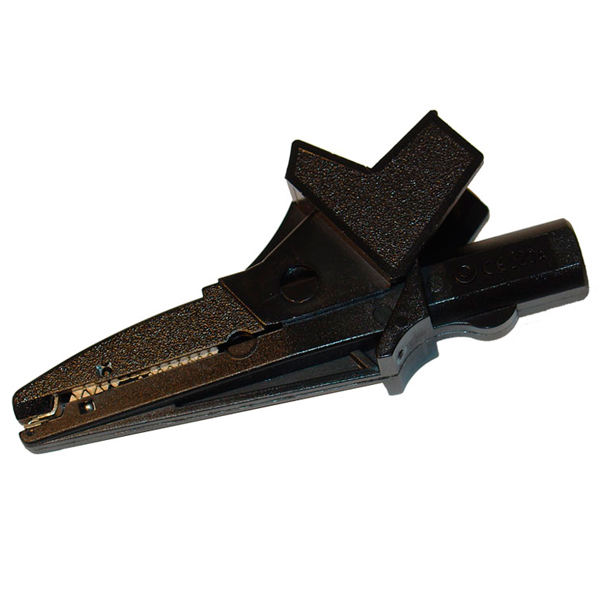

TMM-540 измеритель параметров электробезопасности электроустановок

Технические характеристики измерителя параметров электробезопасности электроустановок TMM-540:

Измерение переменного напряжения (True RMS). Диапазон частоты: 45...65 Гц
Диапазон		Разрешение	Погрешность основная
0…299,9 В		0,1 В	±(2% и.в. + 4 е.м.р.)
300…500 В		1 В	±(2% и.в. + 2 е.м.р.)
Измерение частоты в диапазоне напряжения 50...500 В
45,0…65,0 Гц		0,1 Гц	±(0,1% и.в. + 1 е.м.р.)
Диапазон напряжения: 50…500 В.
Измерение сопротивления петли короткого замыкания ZL-PE, ZL-N, ZL-L
Диапазон отображения		Разрешение	Погрешность основная
0...19,999 Ом		0,001 Ом	±(5% и.в. + 0,03 Ом)
20,00...199,99 Ом		0,01 Ом	±(5% и.в. + 0,3 Ом)
200,0...1999,9 Ом		0,1 Ом	±(5% и.в. + 3 Ом)
Измерение сопротивления петли короткого замыкания ZL-PE[RCD] (без срабатывания УЗО)
0...19,99 Ом		0,01 Ом	±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом		0,1 Ом	±(6% и.в. + 5 е.м.р.)
200...1999 Ом		1 Ом
Измерение тока срабатывания УЗО IA для синусоидального дифференциального тока
Выбранный номинальный ток УЗО		Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA		3,0...10,0 мA	0,1 мA	0,3 x IDn...1,0 x IDn	±5% IDn
30 мA		9,0…30,0 мA
100 мA		33...100 мA	1 мA
300 мA		90...300 мA
500 мA		150...500 мA
1000 мA		330…1000 мA
Измерение тока срабатывания УЗО IA для пульсирующего однополярного дифференциального тока и пульсирующего однополярного с постоянной составляющей 6 мА
10 мA		3,5…20,0 мA	0,1 мA	0,35 x IDn..2,0 x IDn	±10% IDn
30 мA		10,5…42,0 мA		0,35 x IDn..1,4 x IDn
100 мA		35…140 мA	1 мA
300 мA		105...420 мA
500 мA		175…700 мA
Измерение тока срабатывания УЗО IA для постоянного дифференциального тока
10 мA		2,0…20,0 мA	0,1 мA	0,2 x IDn…2,0 x IDn	±10% IDn
30 мA		6...60 мA	1 мA
100 мA		20...100 мA
300 мA		60...600 мA
500 мA		100...1000 мA
Измерение действующего значения напряжения прикосновения UB
Диапазон измерения		Разрешение	Погрешность основная
0...9,9 В		0,1 В	10% и.в. + 5 е.м.р.
10,0...99,9 В			± 15% и.в.
Измерение напряжения помех переменного тока
0...100 В		1 В	±(2% и.в. + 3 е.м.р.)
Измерение сопротивления вспомогательных электродов RH, RS
0...999 Ом		1 Ом	±(5% (RS + RE + RH) + 3 е.м.р.)
1,00...9,99 кОм		0,01 кОм
10,0...50,0 кОм		0,1 кОм
Измерение времени отключения tA УЗО
Тип УЗО		Множитель	Диапазон измерения	Разрешение	Основная погрешность
Общего типа		0,5 IDn	0..300 мс	1 мс	±(2% и.в. + 2 е.м.р.)
		1 IDn
		2 IDn	0…150 мс
		5 IDn	0…40 мс
Селективный		0,5 IDn	0..500 мс
		1 IDn
		2 IDn	0…200 мс
		5 IDn	0…150 мс

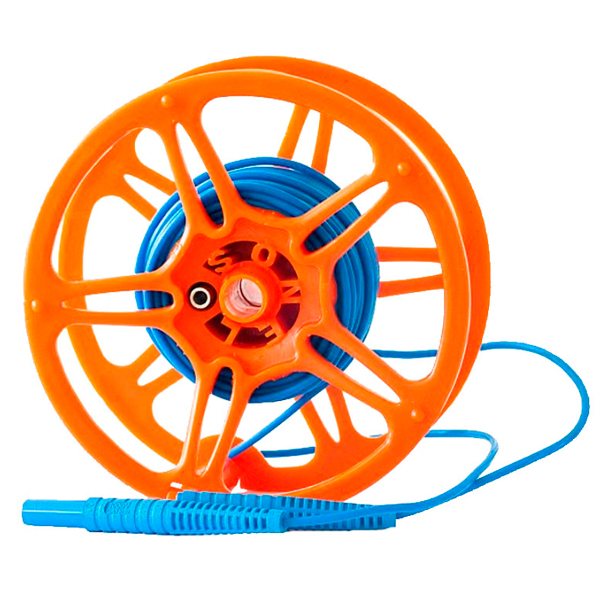

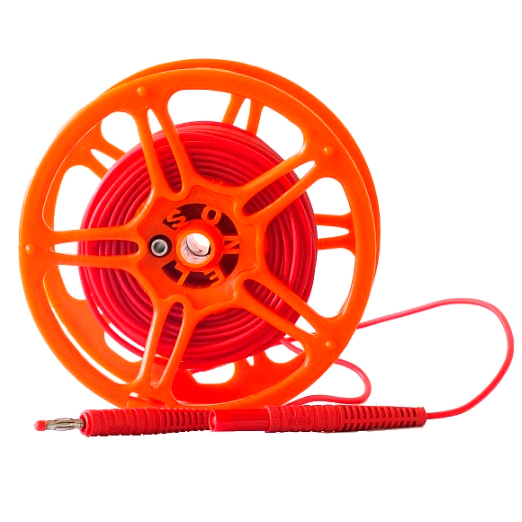

Измерение сопротивления заземляющих устройств RE методом 3p, 4p
Диапазон		Разрешение	Основная погрешность
0...0,35 Ом		0,01 Ом	±(2% и.в. + 10 е.м.р.)
0,35...9,99 Ом		0,01 Ом	±(2% и.в. + 4 е.м.р.)
10,0...99,9 Ом		0,1 Ом	±(2% и.в. + 3 е.м.р.)
100...999 Ом		1 Ом
1,00...1,99 кОм		0,01 кОм
Измерение сопротивления заземляющих устройств RE методом 3p+клещи
0...0,35 Ом		0,01 Ом	±(8% и.в. + 10 е.м.р.)
0,35...9,99 Ом		0,01 Ом	±(8% и.в. + 4 е.м.р.)
10,0...99,9 Ом		0,1 Ом
100...999 Ом		1 Ом
1,00...1,99 кОм		0,01 кОм
Измерение сопротивления заземляющих устройств RE методом 2-х клещей
0...0,35 Ом		0,01 Ом	±(10% и.в. + 10 е.м.р.)
0,35...9,99 Ом		0,01 Ом	±(10% и.в. + 4 е.м.р.)
10,0...19,9 Ом		0,1 Ом
20,0...99,9 Ом		0,1 Ом	±(20% и.в. + 4 е.м.р.)
Измерение электрического сопротивления RCONT током ±200 мА
0...19,99 Ом		0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом		0,1 Ом
200...400 Ом		1 Ом
Измерение электрического сопротивления RX малым током
0...199,9 Ом		0,1 Ом	±(3% и.в. + 3 е.м.р.)
200...1999 Ом		1 Ом
Измерение сопротивления изоляции
Диапазон отображения для UN = 50_100_250_500_1000 В		Разрешение	Основная погрешность
0...1999 кОм		1 кОм	±(3% и.в. + 8 е.м.р.)
2,00...19,99 МОм		0,01 МОм
20,0...199,9 МОм		0,1 МОм
200...999 МОм		1 МОм
1,00...9,99 ГОм		0,01 ГОм	Не нормируется
Измерение сопротивления изоляции с использованием адаптеров WS-03 и WS-04
Диапазон отображения для UN = 50_100_250_500 В		Разрешение	Основная погрешность
0...1999 кОм		1 кОм	±(5% и.в. + 8 е.м.р.)
2,00...19,99 МОм		0,01 МОм
20,0...199,9 МОм		0,1 МОм
200...999 МОм		1 МОм
1,00...2,00 ГОм		0,01 ГОм	±(6% и.в. + 6 е.м.р.)
Данные регистратора Измерение переменного напряжения (True RMS)
Напряжение		Диапазон и условия	Разрешение	Основная погрешность
URMS		20% Unom ≤ URMS ≤ 120% Unom для Unom ≥ 100 В	0,1% Unom	±0,5% Unom
Измерение переменного тока (True RMS)
Ток	Диапазон и условия	Разрешение	Основная погрешность

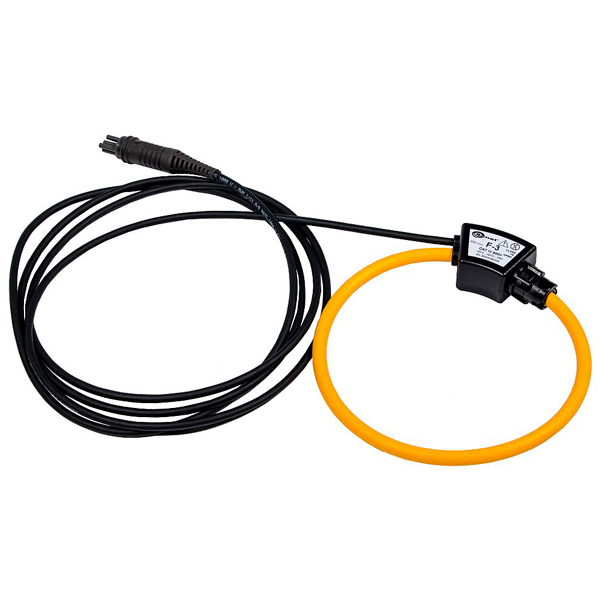

IRMS	Гибкие клещи F-1/F-2/F-3
	0…3000 A (10 kAp-p @ 50Гц)	0,01% Inom	±20% и.в.
	Жёсткие клещи C-4
	0...1000 A (3600 Ap-p)	0,01% Inom	0,1...10 A: ± (3% и.в. + 0,1 A) 10...50 A: ±3% и.в. 50...200 A: ±1,5% и.в. 200...1000 A: ±0,75% и.в. 1000…1200 A: ±0,75% и.в.
	Жёсткие клещи C-5
	0..1000 A (3600 Ap-p)	0,01% Inom	0,5…100 A: ± (1,5% и.в. + 1 A) 100...800 A: ± 2,5% и.в. 800...1000 A: ± 4% и.в. 1000...1400 A пост. тока: ± 4% и.в.
	Жёсткие клещи C-6A
	0...10 A (36 Ap-p)	0,01% Inom	0,01...0,1 A: ± (3% и.в. + 0,001 A) 0,1...1 A: ±2,5% и.в. 1...12 A: ±1% и.в.
	Жёсткие клещи C-7А
	0...100 A (360 Ap-p)	0,01% Inom	0,01...100 A: ± (0,5% и.в. + 0,02 A)
Измерение частоты переменного тока
Частота	Диапазон и условия	Разрешение	Основная погрешность
f	40...70 Гц 15% Unom ≤ URMS ≤ 120% Unom	0,01 Гц	±0,05 Гц
Измерение частоты переменного тока
Мощность и энергия		Условия (для мощности и энергии 80% Unom ≤ Unom < 120% Unom)	Разрешение	Основная погрешность
Активная мощность Активная энергия		2% Inom ≤ Inom < Inom	зависит от Unom и Inom
Реактивная мощность Реактивная энергия		2% Inom ≤ Inom < Inom	зависит от Unom и Inom
Полная мощность Полная энергия		2% Inom ≤ Inom < Inom	зависит от Unom и Inom
Коэффициент мощности (PF)		0…1,00 50% Unom ≤ Unom < 150% Unom 1% Inom ≤ Inom < Inom	0,01	±0,03
Коэффициент фазового сдвига (cosφ/DPF)		0…1,00 50% Unom ≤ Unom < 150% Unom 1% Inom ≤ Inom < Inom	0,01	±0,03
Асимметрия		Диапазон и условия	Разрешение	Основная погрешность
Коэффициент несимметрии по обратной и нулевой последовательности		0...20% для 80% Unom ≤ URMS < 150% Unom	0,1%	±0,15%
Измерение частоты переменного тока
Гармоники	Диапазон и условия	Разрешение	Основная погрешность
Амплитуда URMS	0...120% Unom	0,01% Unom	±0,15% Unom если и.в. <3% Unom ±5% и.в. если и.в. ≥ 1% Unom
Амплитуда IRMS	В зависимости от используемых клещей (смотри данные IRMS)	0,01% Inom	±0,5% Inom если и.в.<10% Unom ±5% и.в. если и.в.≥ 1% Unom
Общие характеристики

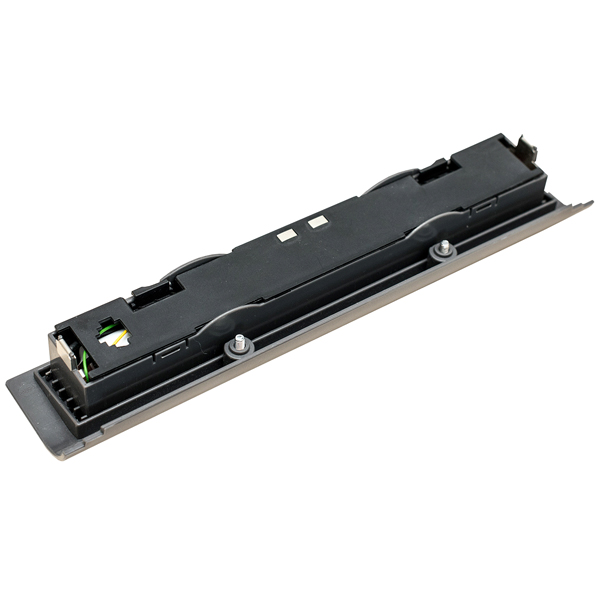

Питание измерителя			Пакет аккумуляторов SONEL Li-Ion 11,1 В, 3,4 Ач.
Параметры ЗУ аккумуляторов			постоянное 12 В / 2,5 A 100…240 В, 50…60 Гц (сеть)
Диапазон температур, позволяющий начать зарядку аккумулятора			10…40 °C
Температуры, при которых прекращается зарядка аккумулятора			< 5 °C и ≥ 50°C
Категория электробезопасности			CAT IV/300 В, CAT III/500 В
Диапазон рабочих температур			0…50 °C
Диапазон температур при хранении			-20…60 °C
Влажность			20…80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)			IP51 (с закрытыми заглушками разъёмов)
Высота над уровнем моря			˂ 2000 м
Размеры			228 x 223 x 75 мм
Масса			около 2,2 кг
Дисплей			цветной ЖКИ TFT, сенсорный, 800 x 480 px, диагональ 7”
Количество измерений ZS или параметров RCD для аккумуляторных батарей, не менее			3000 (6 изм./мин)
Количество измерений RISO или R для аккумуляторных батарей, не менее			1000
Время регистрации для аккумуляторных батарей, ч			16
Время до автоматического выключения Auto-OFF			2 мин, 5 мин или функция отключена.
Память			Без ограничений
Интерфейс			USB
Соответствие			ГОСТ Р МЭК 61557-1-2005
Класс защиты			Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость			ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Таблица сравнения измеритель параметров электробезопасности электроустановок серии MPI и TMM:

Примечание:

Z _L-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания;

Z _L-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания;

Z _L-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания;

Z _{L-PE RCD} - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (для УЗО с номинальными дифференциальными токами от 30 мА);

Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора;

Rcont – измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов;

3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения;

Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3

U – измерение действующего напряжения сети;

I – измерение тока в сети;

f – измерения частоты сети;

Q – измерение реактивной мощности;

P– измерение активной мощности;

S– измерение полной мощности;

cosφ – измерения коэффициента мощности;

LOGGER – регистратор параметров сети (U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3.
