Описание Rohde & Schwarz RTE-K4
Осциллографы R&S®RTO/RTE поддерживают запуск и декодирование шин FlexRay™, включая импорт стандартного файла FIBEX. Декодирование можно настроить за считанные секунды. Для детального анализа результаты можно просматривать в виде телеграмм с цветовым кодированием и/или в табличном виде. Ошибки эффективно идентифицируются посредством аппаратно-ускоренного запуска. Возможен запуск по началу кадра, идентификатору, данным, символу и различным ошибочным состояниям.
Для осциллографов R&S®RTE1000 опция R&S®RTE-K4 обеспечивает синхронизацию и декодирование для протоколов FlexRay. Имеется возможность селективного захвата данных и анализа соответствующих событий и данных. Благодаря аппаратной реализации обеспечивается плавная работа и высокая частота обновления даже для длительных выборок. Это дает преимущество, например, при захвате многопакетных сигналов последовательных шин. Активируется лицензионным кодом.
Ключевые факты
- Поддерживает асимметричные, дифференциальные и логические сигналы

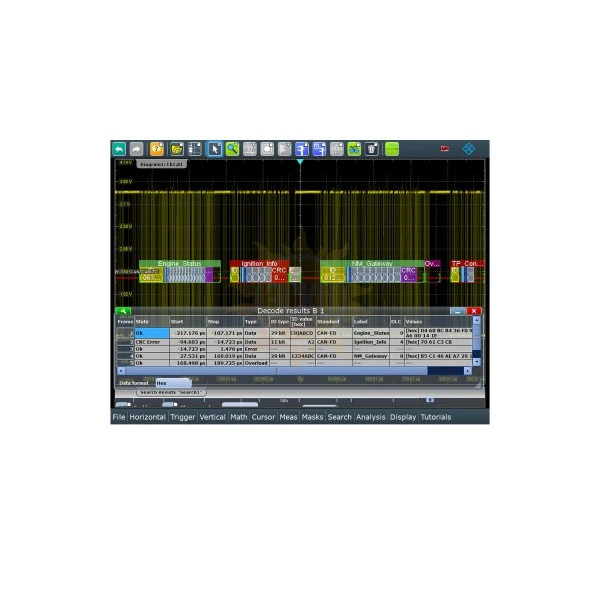

- Отображение телеграмм в виде сигналов шины с цветовым кодированием и в таблице декодирования
- Запуск по началу кадра, идентификатору, данным, символу и различным ошибочным состояниям
- Посимвольное декодирование для шин FlexRay™, включая стандартную для отрасли поддержку файлов FIBEX
- Самое быстрое испытание по маске глазковых диаграмм FlexRay с помощью стандартных функциональных возможностей испытания по маске
Характеристики Rohde & Schwarz RTE-K4
| Rohde & Schwarz RTE-K4 | |
|---|---|
| Совместимость | для осциллографов Rohde & Schwarz RTE1000 |
| Тип опции | синхронизация и декодирование последовательных данных FlexRay |
