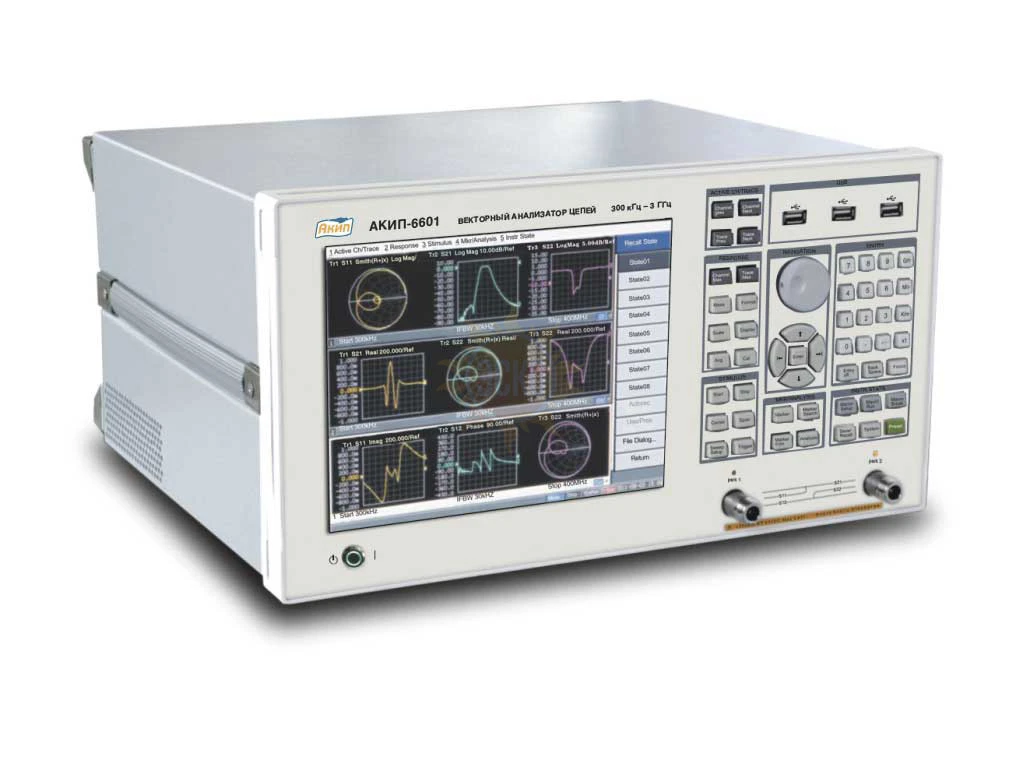

АКИП-6601 - векторный анализатор цепей

распечатать описание в PDF

Артикул: АКИП-6601

Частотный диапазон от

300 кГц

Частотный диапазон до

3 ГГц

Тип

Лабораторный

Тип

Векторный

Динамический диапазон

110 дБ

Интерфейс

USB, опция - LAN

Мощность

-45 дБм … +10 дБм

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности векторного анализатора цепей АКИП-6601:

Рабочий диапазон частот 300 кГц – 3 ГГц.
Два измерительных порта.
Основные измеряемые параметры: S11, S21, S12, S22.
Входное сопротивление: стандартно - 50 Ом, вариант исполнения – 75 Ом.
Входной тракт - тип N.
Динамический диапазон: 110 дБ.
Диапазон регулирования выходной мощности -45 … +10 дБм.
Маркерные измерения и поиск по маркерам.
Автоматические измерения: вносимые потери, затухание, ослабление, АЧХ и др.
Испытание на предельное содержание.
Режимы калибровки: расширенная калибровка отклика или через порт расширения.
Цветной сенсорный ЖК-экран с диагональю 26,4 см.
Интерфейсы: GPIB (опция), USB, LAN, RS-232, PS/2, VGA.

Технические характеристики векторного анализатора цепей АКИП-6601:

Параметр	Значение
Параметры генератора
Диапазон частот	300 кГц ... 3 ГГц
Разрешающая способность	1 Гц
Погрешность установки частоты	±5*10^-6
Уровень выходного сигнала	-45 ... +10 дБм (для тракта 75 Ом, выходной уровень при частоте свыше 2 ГГц не нормируется)
Разрешение установки уровня	0,05 дБ
Погрешность установки уровня	±0,8 дБ (при 0 дБм, 50 Ом)
Линейность	±0,75 дБ (при –5 ... 10 дБм)
Гармонические искажения 2, 3 порядка	< –25 дБн (при уровне 5 дБм)
Негармонические составляющие	< –23 дБн (при уровне 5 дБм)
Фазовые шумы	-67 дБн/Гц при отстройке 10 кГц
Параметры приемника
Максимальный входной уровень	+ 10 дБм (при частоте 300 кГц ... 3 ГГц)
Защита входа	+ 20 дБм, + 30 В_пост(при частоте 300 кГц ... 3 ГГц) )
Динамический диапазон	90 дБ (ПЧ 3 кГц, диапазон частот 1 МГц ... 3 ГГц) 110 дБ (ПЧ 10 Гц, диапазон частот 1 МГц ... 3 ГГц)
Общие данные генератора
Вход/Выход ОГ	10 МГц, синус, 0 дБм
Измерительные каналы	2 канала, до 4-х окон одновременно можно вывести на экран, до 4-х трас может быть выведено в каждом окне
Измеряемые параметры	Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, импеданс
Режимы сканирования	Линейный, логарифмический, сегментированный, измерение мощности
Режимы запуска	Непрерывный, однократный, удержание
Интерфейсы	USB, LAN, RS-232, PS/2, VGA, GPIB
Питание	100 ... 240 В, 50/60 Гц, Автовыбор
Габаритные размеры	426 х 395 х 225 мм
Масса (не более), кг	15
Условия эксплуатации	5 ... 40°С, относ. влажность до 80% (до 30°С)
Общие данные приемника
Питание	1 5 0 ... 2 3 0 В, 50/6 0 Гц, автовыбор
Потребляемая мощность	350 ВА – в режиме работы
Габаритные размеры	426 х 395 х 225 мм
Масса (не более), кг	15
Условия эксплуатации	5 ... 40 ° С, относ. влажность до 80% (до 30 ° С)
Комплект поставки	Руководство по эксплуатации, Кабель питания.

Комплектация АКИП-6601

Комплект поставки АКИП-6601

№	Наименование	Количество
1	Векторный анализатор цепей АКИП-6601	1
2	Кабель питания	1
3	Руководство по эксплуатации	1
