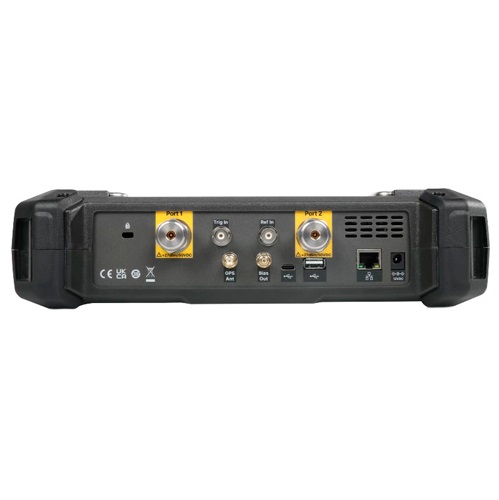

АКИП-6608/2 — анализатор цепей векторный

распечатать описание в PDF

АКИП-6608/2 — анализатор цепей векторный

Частотный диапазон от

30 кГц

Частотный диапазон до

20 ГГц

Тип

Портативный

Кол-во встроенных портов

Динамический диапазон

Разрешение

1 Гц, 0,01 дБ

Питание

Встроенная аккумуляторная батарея, до 4-х часов работы.
От сети 100 … 240 В (50/60 Гц), 100 … 120 В (400 Гц), автовыбор

Потребляемая мощность

не более 75 Вт

Температура эксплуатации

0 … 40 °С

Влажность

до 85%

Размеры

310 х 215 х 78,5 мм

Вес

3,2 кг

2 551 510 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности анализатора цепей векторного АКИП-6608

Рабочий диапазон частот:
30 кГц … 14 ГГц – АКИП-6608/1;
30 кГц … 20 ГГц – АКИП-6608/2;
30 кГц … 26,5 ГГц – АКИП-6608/3;
Двухпортовый анализ;
Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц;
Диапазон установки выходного уровня: - 45 дБм … 10 дБм;
Разрешение: 1 Гц, 0,01 дБ;
Динамический диапазон: 100 дБ (полоса ПЧ = 10 Гц);
Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка;
Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция);
Поддержка инжекторов питания (Bias-Tees);
Поддержка GPS для сохранения информации о времени и местоположении;
Сенсорный экран, диагональ экрана 21,34 см (разрешение 800x600);
Интерфейсы: USB, LAN, GPIB (опция);
Дистанционное управление: SCPI/Labview/IVI на базе USBTMC/VXI-11/Socket/Telnet/WebServer;
Работа от внешней сети переменного тока или до 4-х часов от встроенного аккумулятора.

Характеристики АКИП-6608/2 — анализатор цепей векторный

Тип	Портативный
Диапазон частот	30 кГц … 20 ГГц
Количество встроенных портов	2
Динамический диапазон	100 дБ
Выходная мощность	- 45 дБм … -1 дБм
Особенности	Портативный векторный анализатор цепей (VNA) для проведения 2-портовых (S11, S21, S12, S22) измерений. До 4-х часов работы от встроенного аккумулятора Измеряемые параметры - параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), рефлектометр (опция) параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений. Поддержка различных видов калибровки – простая, расширенная, полная и TRL-калибровка. Поддержка инжекторов питания (Bias-Tees). Поддержка GPS для сохранения информации о времени и местоположении. Видео выход HDMI. Сенсорный экран (диагональ 21,34 см).
Интерфейс	USB, LAN, GPIB (опция)

Комплект поставки АКИП-6608/2

№	Наименование	Количество
1	Анализатор цепей векторный АКИП-6608/2	1

Дополнительная комплектация АКИП-6608/2

(Поставляется за отдельную плату)

№	Наименование
1	SHN900-TDA Программная опция анализа во временной области (TDA)
2	SHN900-TDR Программная опция рефлектометра (TDR)
3	SHN900-SA Программная опция анализатора спектра
4	F603ME Механический калибровочный комплект, тип 3,5 / SMA (папа), 50 Ом, 4 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
5	F603FE Механический калибровочный комплект, тип 3,5 / SMA (мама), 50 Ом, 4 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
6	F604MS Механический калибровочный комплект, тип 3,5 / SMA (папа), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
7	F604FS Механический калибровочный комплект, тип 3,5 / SMA (мама), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
8	F604TS Механический калибровочный комплект, тип 3,5 / SMA (папа и мама), 50 Ом, 9 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
9	F606TS Механический калибровочный комплект, тип 3,5 / SMA (папа и мама), 50 Ом, 27 ГГц. Состав комплекта: нагрузка холостого хода, короткозамкнутая нагрузка, согласованная нагрузка и перемычка с соединителями тип 3,5 / SMA
10	SEM5000A Модуль электронной калибровки. Конкретная модель модуля выбирается при заказе
11	ADP-18 Дифференциальный TDR пробник. Полоса пропускания 18 ГГц. Регулируемый зазор наконечников
12	ADP-26 Дифференциальный TDR пробник. Полоса пропускания 26,5 ГГц. Регулируемый зазор наконечников
13	ASP-18 Несимметричный TDR пробник. Полоса пропускания 18 ГГц. Регулируемый зазор наконечников
14	ASP-26 Несимметричный TDR пробник. Полоса пропускания 26,5 ГГц. Регулируемый зазор наконечников
15	N-SMA-18L Кабельная сборка, N папа - SMA папа, 50 Ом, 18 ГГц, длина 1 метр
16	N-N-18L Кабельная сборка, N папа - N папа, 50 Ом, 18 ГГц, длина 1 метр
17	SMA-SMA-18L Кабельная сборка, SMA папа - SMA папа, 50 Ом, 18 ГГц, длина 1 метр
18	Адаптер GPIB - USB Кабель-адаптер для перехода с USB интерфейса на GPIB
19	ANT-GPS1 GPS антенна, коннектор SMA-папа, длина кабеля 100 см
