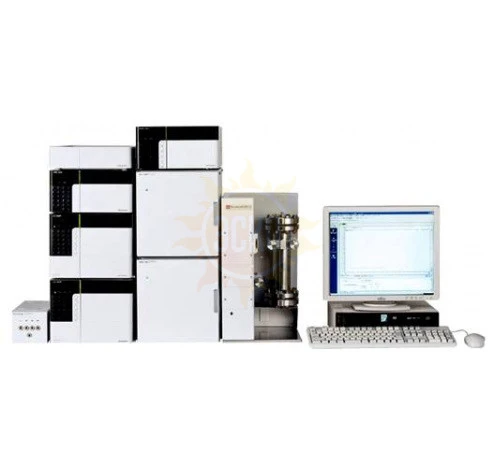

Система для препаративной хроматографии Prominence Preparative System

Один лабораторный прибор дает возможность:

• отработать условия разделения в аналитическом режиме
• проводить очистку и сбор необходимых компонентов в препаративном режиме
• провести контроль полученных фракций на наличие примесей в аналитическом режиме

Функциональная схема, обеспечивающая все этапы работы хроматографа:

Пример: разделение смеси в аналитическом (А) и препаративном (В) режимах

Препаративный насос LC-20A

• Двухплунжерный серийный насос
• Макс. давление в линии: 42 МПа
• Диапазон скоростей элюента: 0,01 – 150 мл/мин
• Макс. погрешность скорости потока: не более 1%
• Возможность работы в изократическом и градиентном режимах (2 растворителя, смешение на стороне высокого давления)

Ручной инжектор Rheodyne 7725i с синхронизацией старта

• Варианты петель 20-100-200-500-1000-2000 мкл

Автосамплер SIL-10AP

• Объем вводимой пробы: от 1 до 5000 мкл (стандарт)

      - от 1 до 400 мкл (опция)

      - от 1 до 2000 мкл (опция)

• Количество загружаемых проб:

      - флаконы 1,5 мл 100 (с охлаждением 60)

      - флаконы 4,0 мл 80 (с охлаждением 50)флаконы 13 мл 25

• Количество повторных введений образца: до 30
• Промывка иглы: до и после введения

Автоматический клапан выбора растворителя FCV-130AL

• Возможность выбора одного из двух растворителей

Штатив колонок Column Holder 8A

Может нести две препаративные колонки диам. 20-50 мм, одну аналитическую колонку, четыре ручных клапана переключения потоков, препаративный или аналитический миксер

Детектор спектрофотометрический двухканальный SPD-20A/AV:

• Диапазон длин волн: 190-700 нм (190-900 нм для SPD-20AV)
• Ширина выделяемого опт. диапазона: 8 нм
• Макс. погрешность установки длины волны: 1 нм
• Уровень шума: не более 0,5 x 10^-5 AU (для аналит. ячейки)
• Дрейф: не более 1 x 10^-4 AU/час
• Диапазон линейности: 2,5 AU
• Параметры проточных ячеек:

- аналитическая (стандарт): ход луча 10 мм,

- препаративная (опция): ход луча 0,5 мм

- препаративная (опция): ход луча 0,5-0,2-0,1 мм (сменные вставки)

Детектор спектрофотометрический на основе диодной матрицы SPD-M20A (особенности этого детектора – см. рис. 2):

• Диапазон длин волн: 190-800 нм RIU
• Ширина выделяемого опт. диапазона: 1,2 или 8 нм
• Макс. погрешность установки длины волны: 1 нм
• Уровень шума: не более 0,6 x 10^-5 AU (для аналит. ячейки)
• Дрейф: не более 5 x 10^-4 AU/час
• Диапазон линейности: 2,0 AU
• Параметры проточных ячеек:

- аналитическая (стандарт): ход луча 10 мм

- препаративная (опция): ход луча 0,5 мм

- препаративная (опция): ход луча 0,5-0,2-0,1 мм (сменные вставки)

Детектор рефрактометрический RID-20A:

• Диапазон значений индекса рефракции: 1 – 1,75
• Уровень шума: не более 2,5 x 10^-9 RIU
• Дрейф: не более 1 x 10^-7 RIU/час
• Диапазон температур термостатирования ячейки: 30 - 60°C
• Наличие детектора протечек

Коллектор фракций FRC-10A:

• Макс. скорость потока: 150 мл/мин
• Количество фракций: 16-144 (в зависимости от штатива)
• Возможность охлаждения образцов
• 14 задаваемых параметров смены фракций
• Возможность сбора чистого элюента для повторного его использования

Колонки препаративные и аналитические:

• Диаметр колонок до 50 мм

Колонка: Shodex Asahipak ODP-50 6D

Элюенты: 0,05% TFA aq./CH₃CN

Лин. градиент: 80/20 to 50/50, 20 мин.

Детектор: UV (220nm)

Обозначения пиков:

1.  Lys-Брадикинин (1188 Да)

2.  Брадикинин (1060 Да)

3.  Met-Энкефалин (574 Да)

4.  Нейротензин (1673 Да)

5.  Leu-Энкефалин (556 Да)

6.  Субстанция Р (1348 Да)

7.  Бацитрацин (1450 Да)

8.  Инсулин (5750 Да)

9.  Инсулин (В-цепь) (3476 Да)

10.  Лизоцим (14300 Да)

11.  Мастопаран (1479 Да)

12.  Миоглобин (17500 Да)
