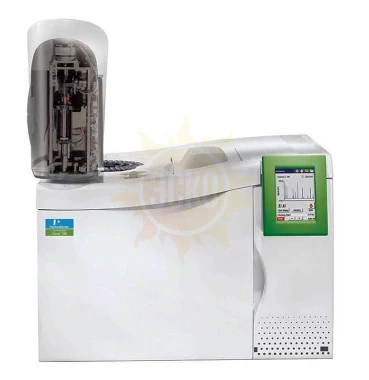

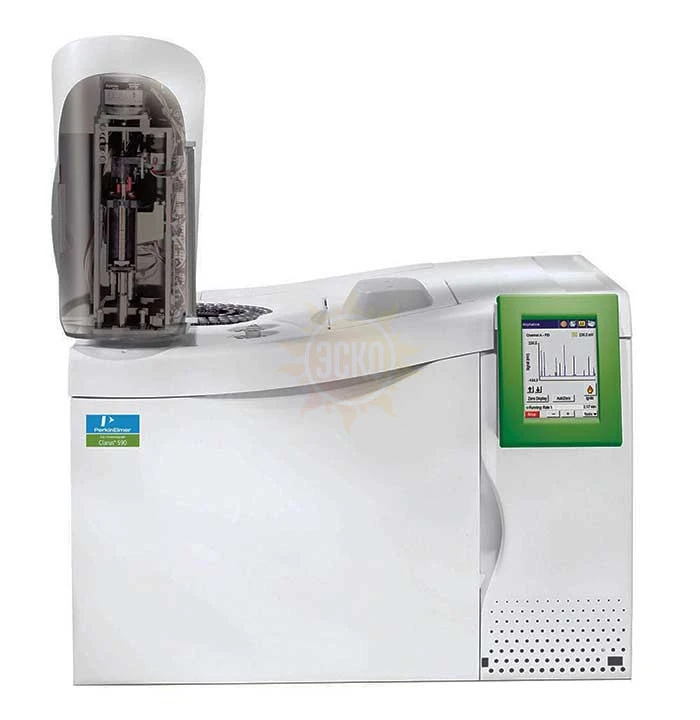

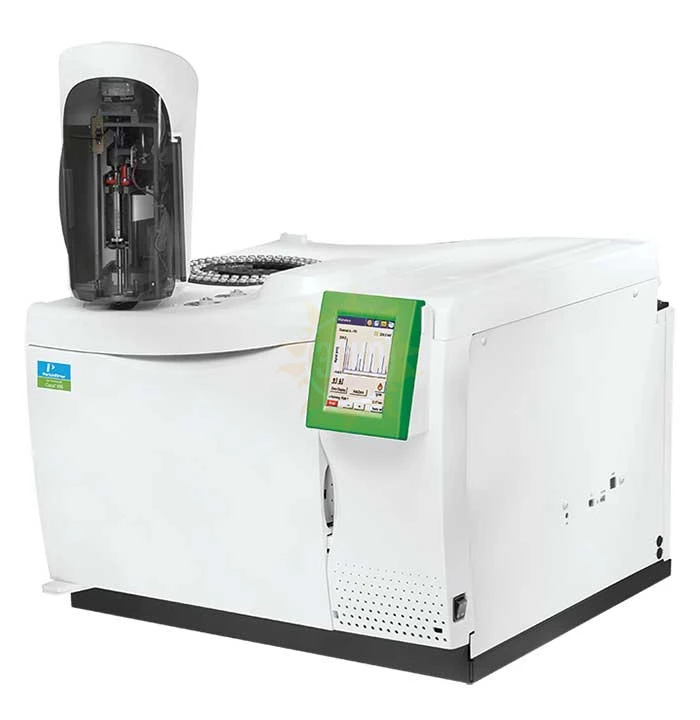

Газовые хроматографы Clarus 590/690

Хроматографы газовые Clarus модели 590 и 690 предназначены для измерений содержания компонентов, входящих в состав проб природных и искусственных объектов, в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Размеры
(690) 690×820×560
(590) 690×720×470
Вес
(690) ≤64
(590) ≤49
Потребляемая мощность
(680) ≤3400 В·А
(590) ≤2400 В·А
Наработка на отказ
≥10 000 часов
Условия эксплуатации
+15...+30°C, влажность ≤80%
Диапазон температур
От -99°C до +450°C (с жидким азотом)
Вместимость термостата
(690) 13,1 дм³
(590) 10,6 дм³
цена по запросу
Доставка  в кратчайшие сроки
по Москве от 500

по России от 1000

Описание Clarus 590/690

Хроматографы газовые Clarus модели 590 и 690 (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав проб природных и искусственных объектов, в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Описание

Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением.

Хроматографы газовые Clarus модели 590 и 690 представляют собой стационарные автоматизированные лабораторные приборы универсального назначения.

На передней панели хроматографов имеется сенсорный дисплей, предназначенный для оперативной установки рабочих параметров хроматографа.

В хроматографах могут быть использованы как насадочные, так и капиллярные колонки.

В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены одним или несколькими детекторами из следующего списка:

  • ПИД -пламенно-ионизационный детектор;
  • ЭЗД -электронозахватный детектор;
  • ДТП - детектор по теплопроводности;
  • АФД - азотно-фосфорный детектор или термоионный детектор;
  • ФИД - фотоионизационный детектор;
  • ПФД - пламенно-фотометрический детектор на серу, фосфор;
  • ППФД - пульсирующий пламенно-фотометрический детектор на серу, фосфор и др;
  • ХЛД - хемилюминесцентный детектор на серу, азот;
  • ДПР - детектор пульсирующего разряда;
  • ПЭД - плазменно-эмиссионный детектор;
  • ВУД - вакуумного ультрафиолета детектор (VUV);
  • МСД - масс-спектрометрический детектор.

Хроматографы выпускаются в виде двух моделей Clarus 590 и Clarus 690, которые отличаются друг от друга внутренним объемом термостата. Внешний вид обеих моделей одинаковый. Модель Clarus 690 с увеличенным объемом термостата имеет увеличенные габаритные размеры и массу. Детекторы ВУД, МСД и ХЛД выполнены в отдельных корпусах, которые устанавливаются рядом с корпусом хроматографа. Остальные детекторы устанавливаются внутри корпуса хроматографа. Пломбирование хроматографов не предусмотрено.

Общий вид хроматографов и место нанесения знака поверки приведены на рисунке 1. Общий вид хроматографов с детекторами ВУД, МСД и ХЛД приведен на рисунках 3, 4 и 5 соответственно.


Программное обеспечение

Хроматографы оснащаются встроенным ПО и автономным ПО (TotalChrom (Workstation или Client/Server) или Turbomass). Встроенное ПО предназначено для сбора и передачи данных в автономное ПО и для задания параметров хроматографа с помощью сенсорного экрана на корпусе хроматографа. К метрологически значимой части встроенного ПО относится модуль Autosystem.

К метрологически значимой части ПО TotalChrom (Workstation или Client/Server) относится модуль TcNav.exe. К метрологически значимой части ПО Turbomass относится модуль TURBOMASS.exe. Метрологически значимая часть автономного ПО выполняет следующие функции:

-    управление хроматографом;

-    настройка режимов работы;

-    получение хроматограмм;

-    обработка и хранение результатов измерений;

-    построение градуировочных графиков;

-    проведение диагностических проверок прибора и отдельных его блоков.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные (признаки) программного обеспечения

Идентификационные данные (признаки) Значение
Идентификационное наименование ПО - TotalChrom (Workstation или Client/Server) Turbomass
Номер версии (идентификационный номер) ПО Не ниже: для Clarus 690 - 7.1 для Clarus 590 - 5.2 yе ниже 6.3.2.0001 yе ниже 6.1.0.0001

Характеристики Clarus 590/690

Таблица 2- Метрологические характеристики (предел детектирования и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 4 часа (для всех детекторов, кроме МСД))

Детектор Предел детектирования, не более Пределы допускаемого относительного изменения выходного сигнала за цикл измерений 4 часа (по площади пика), % Контрольные вещества
ПИД 1,2-10-12 г/с ±5,0 метан, пропан, гептан, изооктан, гексадекан, этанол
ЭЗД 1-10-14 г/с ±8,0 тетрахлорэтилен, линдан, гексахлорбензол, четыреххлористый углерод, бромдихлорметан
ДТП 0,5-10-9 г/см3 ±5,0 метан, пропан, изооктан, гексадекан
Детектор Предел детектирования, не более Пределы допускаемого относительного изменения выходного сигнала за цикл измерений 4 часа (по площади пика), % Контрольные вещества
АФД 5-10-14 г/с (по фосфору) 5-10-13 г/с (по азоту) ±8,0 н-монометиланилин, анилин, метафос
ФИД 1-10-12 г/с ±8,0 бензол, толуол
ПФД 4-10-12 г/с (по сере) 1-10-13 г/с (по фосфору) ±10,0 сероводород, диметилсульфид, этилмеркаптан, бензилмеркаптан, метафос
ППФД 1-10-12 г/с (по сере) 1-10-13 г/с (по фосфору) ±10,0 сероводород, диметилсульфид, этилмеркаптан, бензилмеркаптан, метафос
ХЛД 3-10-13 г/с (по сере) 3-10-12 г/с (по азоту) ±10,0 сероводород, диметилсульфид, этилмеркаптан, бензилмеркаптан, метафос
ДПР 1-10-12 г/с 100 млрд-1 ±10,0 метан
ПЭД 0,5-10-12 г/с 50 млрд-1 ±10,0 метан, азот, кислород, углекислый газ, сероводород
ВУД 1-10-10 г/с ±10,0 пропан, изооктан, гексадекан, бензол, толуол
МСД указан в таблице 3 ±10,0 линдан, гексахлорбензол

Таблица 3 - Метрологические характеристики (для масс-спектрометрического детектора)

Наименование характеристики Значение
Диапазон масс, а.е.м. от 1,0 до 1200
Чувствительность (отношение сигнал/шум) в режиме ионизации электронным ударом для версий с турбомолекулярным насосом высокой мощности (255 л/с) 1500 1) 1000 2) 150 3)
Чувствительность (отношение сигнал/шум) в режиме ионизации электронным ударом для версий со стандартным турбомолекулярным насосом (75 л/с) 650 :) 300 2) 100 3)
1)    При инжекции 1 пг октафторнафталина (по m/z 272) газ-носитель He.2)    При инжекции 10 пг гексахлорбензола (по m/z 284) газ-носитель He.3)    При инжекции 10 пг линдана (по m/z 181 или 183) газ-носитель He.

Таблица 4- Метрологические характеристики (относительное СКО выходного сигнала (для всех детекторов))

Детектор Относительное СКО выходного сигнала, %, не более
Ручное дозирование пробы Автоматическое дозирование пробы
Времяудерживания Площадь или высота Времяудерживания Площадь или высота
ПИД 0,3 4 0,2 3
ЭЗД 0,3 5 0,2 4
ДТП 0,3 5 0,2 3
АФД 0,3 6 0,2 4
ФИД 0,3 6 0,2 4
ПФД; ППФД 0,3 8 0,2 6
ХЛД 0,3 8 0,2 6
ДПР - - 0,2 5
ПЭД 0,3 8 0,2 6
ВУД 0,3 8 0,2 6
МСД 0,3 8 0,2 6

Таблица 5 - Основные технические характеристики хроматографов

Наименование характеристики Clarus 590 Clarus 690
Вместимость термостата, дм³ 10,6 13,1
Температура термостата колонок, °С от (температура окружающего воздуха+4°С) до +450°С
от -99 до +450 (при охлаждении жидким азотом)
от -20 до +450 (при использовании рефрижераторной системы охлаждения)
аналогично 590
Габаритные размеры (Д×Ш×В), мм, не более:
- хроматограф 690×720×470 690×820×560
- автосамплер 130×240×360 130×240×360
Масса, кг, не более:
- хроматограф 49 64
- автосамплер 5 5
Потребляемая мощность, В·А, не более 2400 3400
Напряжение сетевого питания 220+22-33 В, частотой 50±1 Гц аналогично 590
Наработка на отказ, ч, не менее 10000 10000
Условия эксплуатации:
- температура окружающей среды, °С от +15 до +30 аналогично 590
- относительная влажность, %, не более 80 аналогично 590
- атмосферное давление, кПа от 84 до 106 аналогично 590



Таблица 6 -Основные технические характеристики масс-спектрометрического детектора (МСД)

Наименование характеристики Значение
Напряжение сетевого питания частотой 50±1 Гц, В 220+22-33
Потребляемая мощность, В-А, не более 1000
Наименование характеристики Значение
Габаритные размеры (ДхШ*В), мм,не более 320x770x500
Масса, кг, не более 49,9
Условия эксплуатации:-    температуры окружающей среды, °С-    относительная влажность, % не более-    атмосферное давление, кПа от +15 до +30 80от 84 до 106
Наработка на отказ, ч, не менее 10000

Таблица 7 -Основные технические характеристики детектора вакуумного ультрафиолета (ВУД)

Наименование характеристики Значение
Напряжение сетевого питания частотой 50±1 Гц, В 220+22-33
Потребляемая мощность, В-А, не более 700
Габаритные размеры (ДхШхВ), мм,не более 762x432x330
Наработка на отказ, ч, не менее 10000
Масса, кг, не более 54,4
Условия эксплуатации:-    температуры окружающей среды, °С-    относительная влажность, %, не более-    атмосферное давление, кПа от +15 до +30 80от 84 до 106

Таблица 8 - Основные технические характеристики хемилюминесцентного детектора (ХЛД)

Наименование характеристики Значение
Напряжение сетевого питания частотой 50±1 Гц, В 220+22-33
Потребляемая мощность, В-А, не более 2250
Габаритные размеры (ДхШхВ), мм,не более 550x260x500
Наработка на отказ, ч, не менее 10000
Масса, кг, не более 30
Условия эксплуатации:-    температуры окружающей среды, °С-    относительная влажность, % не более-    атмосферное давление, кПа от +15 до +30 80от 84 до 106
