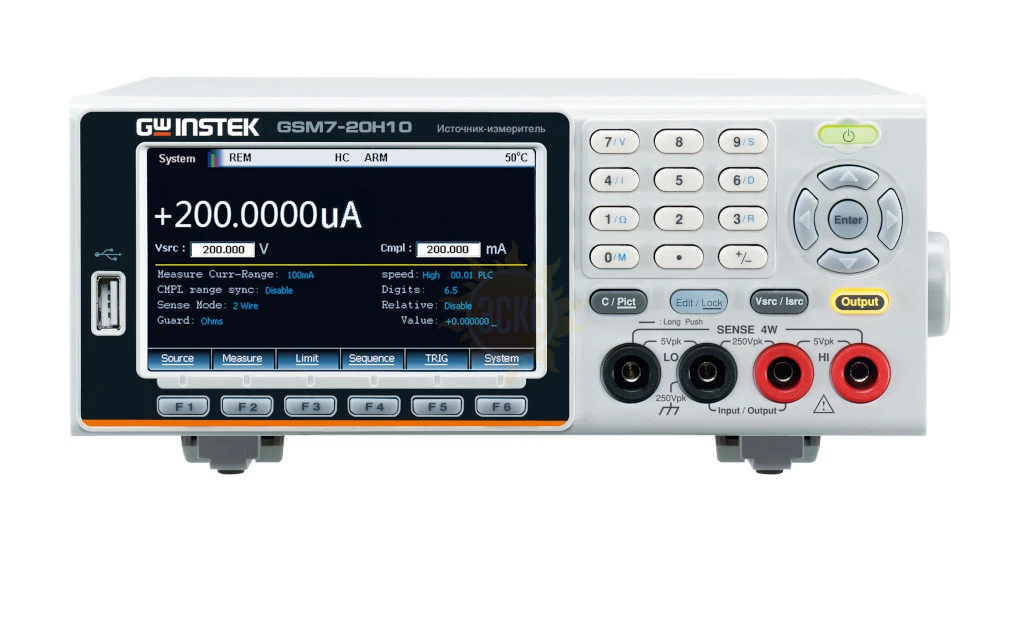

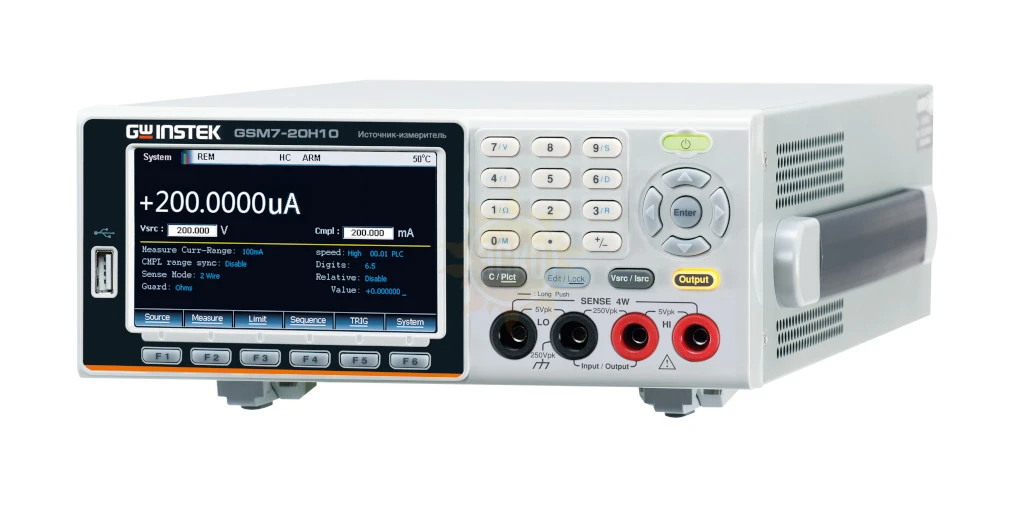

Источник-измеритель GSM7-20H10

Описание источника-измерителя GSM7-20H10:

Современный 4-х квадрантный источник-измеритель GSM7-20H10 с широким динамическим диапазоном по току и напряжению для задач высокоскоростного автоматизированного промышленного тестирования и для лабораторного применения в прикладных измерительных приложениях.

Источник-измеритель представляет собой компактный одноканальный параметрический тестер по постоянному току (источник напряжения, источник тока, прецизионный вольтметр, амперметр, омметр). Новинка обеспечивает не только 100% замену KEITHLEY 2400 по характеристикам (SCPI команды программирования, габариты, «прямое» встраивание в АИК), но и превышает его по функциональности и техническим возможностям.

GSM7-20H10 обеспечивает работу в четырех квадрантах диаграммы токнапряжение. В первом и третьем квадрантах ВАХ прибор работает как источник (I и III -Source), отдавая мощность в нагрузку. Во втором и четвертом квадрантах он представляет собой электронную нагрузку (II и IV–Sink), рассеивая внутри себя мощность от внешних источников электроэнергии. Напряжение, ток и сопротивление измеряется как в режиме источника, так и в режиме отбора мощности в нагрузке (4-quadrant Source & Sink).

Особенности источника-измерителя GSM7-20H10:

• Прецизионный «Источник-Измеритель», работа в четырех квадрантах диаграммы «напряжение-ток» (ВАХ);
• Динамический диапазон: 10 пА…±1 А, 1 мкВ…±200 В, 10 мкОм…200 МОм, до 20Вт (макс. выходные значения: -210В …+210В, -1.05A…1.05A, Pвых до 22 Вт);
• Базовая погрешность (DCV): ±0,012% (при разрешении 6,5 разрядов);
• Быстродействие: 50К измерений в секунду при разрешении 4,5 разрядов;
• Регулируемая скорость выборки (Sampling speed): High/ Normal/ Med/ Low/ O;
• Выбор формата индикации изм. значения (3,5/ 4,5/ 5,5/ 6,5 разрядов);
• Отображение кривых I-В, X-t и других графиков на экране;
• Измерение сопротивлений по 2-х пр, 4-х пр. и 6-и проводной схеме подключения с программируемыми током и напряжением на ИУ;
• Цифровая клавиатура для ввода численных значений;
• Задержка измерений в функции «Источник» (SDM- Source Delay Measurement);
• Воспроизведение встроенных выходных профилей (режимы Stair, Log, SRCMEM, Custom, длина 2,5К);
• Встроенная функция LIMIT: поддержка 11 групп допусковых тестов Годен/ Негоден (PАSS/ FAIL), типы сортировки - compliance (аппаратно), coarse/ fine (программно), режимы задания допуска/ limit - Grading/ Sorting;
• Использование встроенных 5 математических функций к результату измерения;
• Встроенный таймер реального времени (системные часы/ RTC);
• Функция защиты перенапряжения и перегрева ИУ (OVP / OTP);
• Интерфейс (команды SCPI): RS-232, USB Device/HOST, LAN (опция – GPIB в GSM7-20H10) (установленный - GPIB GSM7-20H10 с GPIB);
• Большой графический ЖК-дисплей (TFT, диагональ 11см).
