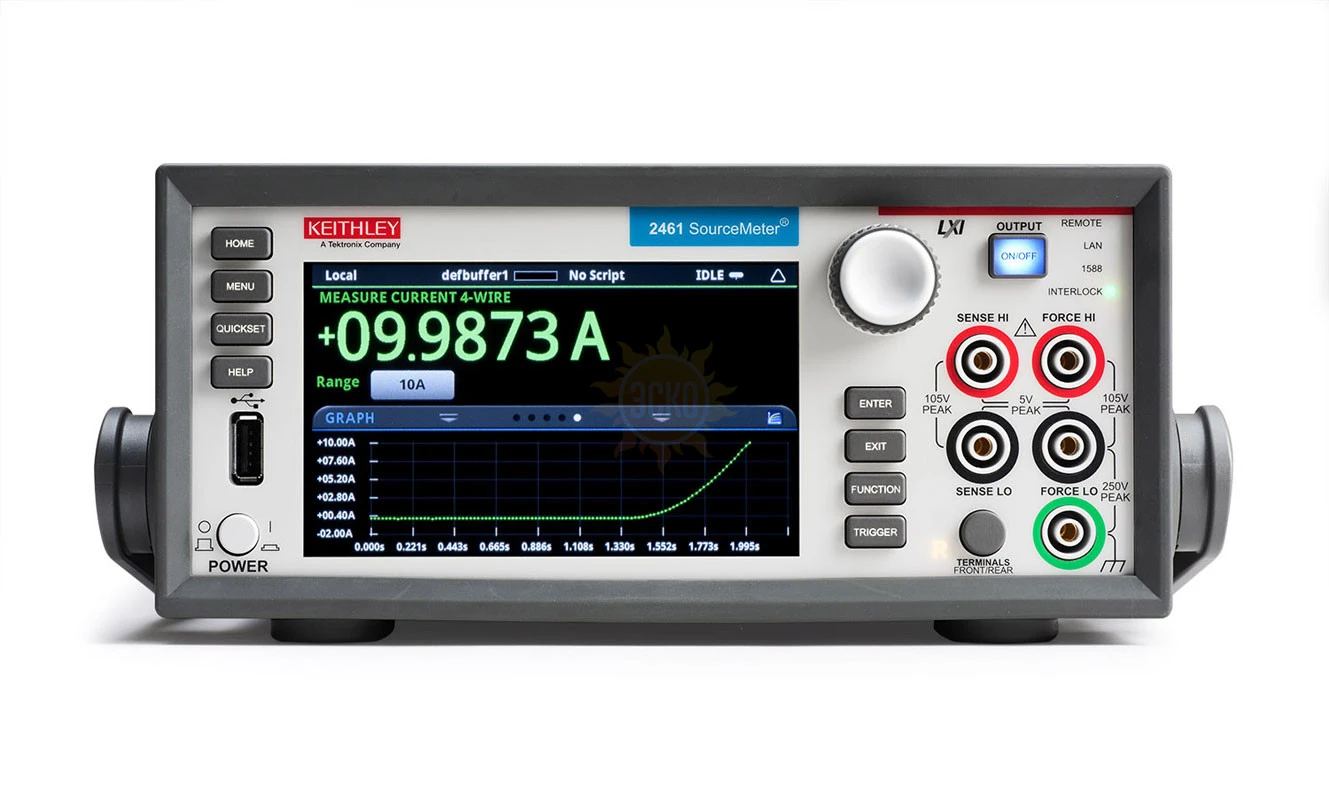

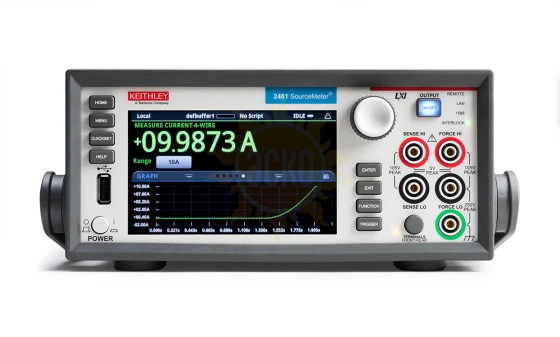

Источник-измеритель Keithley 2461

Keithley 2461 High Current SourceMeter® — это высокоточный источник-измеритель (SMU), разработанный для тестирования мощных электронных компонентов. Произведенный Keithley, брендом компании Tektronix, он сочетает передовые возможности задания и измерения с интуитивным графическим интерфейсом, оснащенным 5-дюймовым емкостным сенсорным экраном. Этот SMU оптимизирован для характеристики и тестирования мощных материалов и устройств, таких как карбид кремния (SiC), нитрид галлия (GaN), преобразователи постоянного тока, силовые МОП-транзисторы, солнечные элементы, светодиоды, электрохимические элементы и аккумуляторы. Его универсальность и точность делают его ценным инструментом для исследований, производства и образовательных приложений.

Основные характеристики

• Максимальное напряжение: 100 В
• Максимальный ток: 10 А (постоянный и импульсный)
• Максимальная мощность: 1050 Вт (импульсная), 105 Вт (постоянная)
• Разрешение: 6,5 разрядов
• Базовая точность измерения напряжения: 0,012% + 200 мкВ (для диапазона 200 мВ, 1 год, 23°C ± 5°C)
• Базовая точность измерения тока: 0,025% + 700 пА (для диапазона 1 мкА, 1 год, 23°C ± 5°C)
• Скорость измерений: До 100 000 измерений в секунду при NPLC 0,01
• Интерфейс: 5-дюймовый сенсорный экран с разрешением 800×480, поддержка графиков, гистограмм и статистического анализа
• Функциональность: Измерение напряжения, тока, сопротивления, цифровизация сигналов, анализ переходных процессов
• Интеграция: Интерфейсы USB, LAN (LXI), GPIB, TSP-Link для автоматизации и многоканальных систем
• Программное обеспечение: Поддержка KickStart для быстрой настройки тестов и анализа данных без программирования

Преимущества

Keithley 2461 оснащен передовой технологией аналогово-цифрового преобразования, обеспечивающей низкий уровень шума (от 1 мкВ RMS в диапазоне 200 мВ) и высокую стабильность измерений. Сенсорный интерфейс позволяет легко настраивать параметры, визуализировать данные в реальном времени и выполнять статистический анализ, включая расчет среднего, максимума, минимума и стандартного отклонения. Прибор поддерживает автоматизацию через SCPI и TSP-скрипты, что упрощает интеграцию в сложные тестовые системы. Его высокая мощность и широкий динамический диапазон делают его идеальным для тестирования высокоточных устройств, а компактный дизайн и надежные возможности подключения повышают его удобство в различных условиях.

Применение

• Исследования и разработки: Характеристика полупроводниковых устройств, сенсоров, наноматериалов и оптоэлектронных компонентов.
• Производство: Контроль качества, тестирование компонентов и проверка токов утечки.
• Образование: Лабораторные эксперименты для изучения электрических свойств и построения вольт-амперных характеристик.

Технические характеристики

Комплектация

• Тестовые провода (модель 8608).
• USB-кабель (тип A–тип B, 1 м).
• TSP-Link кабель (модель CA-180-3A).
• Руководство пользователя и программное обеспечение KickStart (доступно для загрузки).

Почему выбирают Keithley 2461?

Keithley 2461 выделяется благодаря сочетанию высокой точности, скорости и интуитивного управления. Его широкий динамический диапазон позволяет работать с токами от микроампер до ампер и напряжениями от милливольт до вольт, что делает его универсальным для множества задач. Поддержка современных интерфейсов и программного обеспечения KickStart упрощает настройку тестов и анализ данных, а встроенный TSP-процессор позволяет создавать сложные тестовые сценарии без внешнего управления. Надежность, подтвержденная репутацией Keithley, и компактный дизайн делают его идеальным выбором для профессионалов в научных исследованиях, производстве и образовании.
