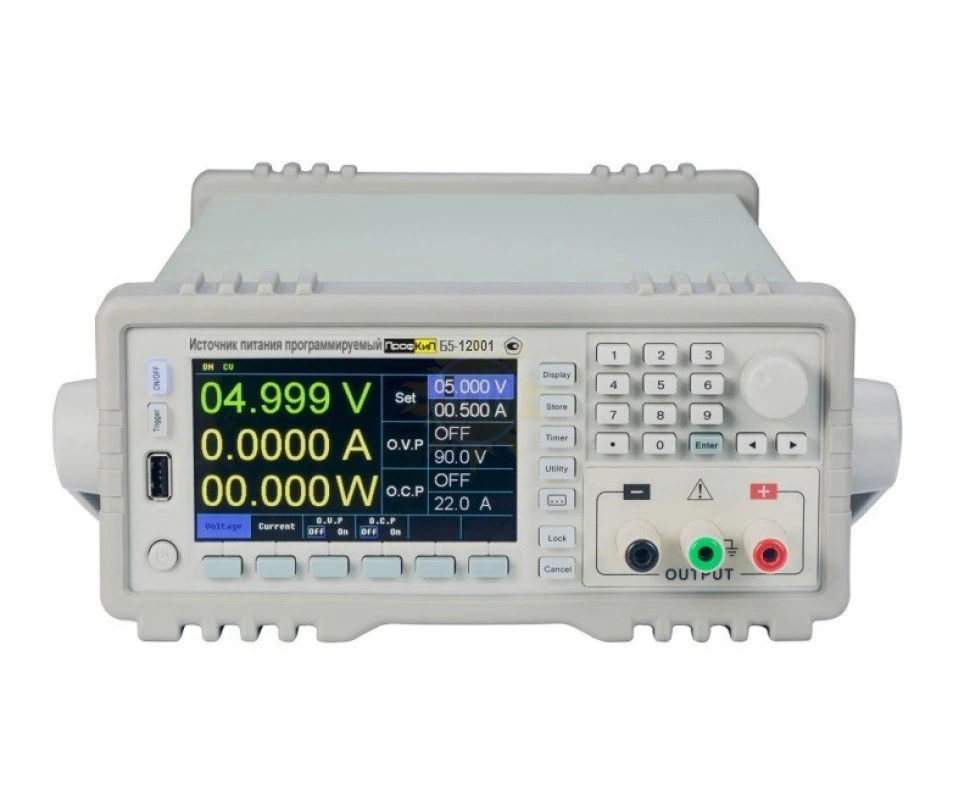

ПрофКиП Б5-12001 — источник питания

распечатать описание в PDF

Напряжение

120 В

Ток

1 А

Мощность

200 Вт

Количество каналов

Дистанционное управление

Есть

Подключение к ПК

RS-232, RS-485, LAN (Опция), Аналоговый (опция)

208 126 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

Госреестр 84431-22
до 24.01.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Назначение источника питания ПрофКиП Б5-12001:

Источник питания программируемый ПрофКиП Б5-12001 предназначен для питания стабилизированным напряжением и током узлов и схем радио-электронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований.

Источник питания отличает высокая точность установки и измерения выходных параметров (напряжения и тока в нагрузке), а так же возможность дистанционного управления параметрами в составе измерительных систем. Источник питания оснащены интерфейсом RS-232 и адаптивной системой охлаждения с низким уровнем шума.

Принцип действия источника питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтно-импульсной стабилизацией, понижением, выпрямлением и фильтрацией. Управление режимами работы стабилизатора, измерение выходных параметров, ввод параметров и отображение их на дисплее, осуществляется с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников.

Особенности источника питания ПрофКиП Б5-12001:

Количество каналов: 1;
Выходное напряжение: 0…120 В;
Выходной ток: 0…1 А;
Индикация параметров на высокоинформативном ЖК дисплее с диагональю 11 см;
Защита от перегрузки, перенапряжения и перегрева;
Автоматическое переключение между режимами стабилизации напряжения и тока;
Блокировка управления во избежание случайного изменения параметров;
Отображение на дисплее сопротивления нагрузки;
Функции дистанционного управления;
Сохранение в памяти до 100 выходных параметров;
Управление выходными параметрами – ручное и дистанционное;
Включены в Госреестр средств измерений РФ.

Характеристики ПрофКиП Б5-12001

Параметр	Значение
Количество каналов выходного напряжения (Тока)	1
Выходное напряжение (Дискретность установки)	0…120 В (1 мВ)
Абсолютная погрешность установки выходного напряжения Где U – устанавливаемое значение выходного напряжения (В)	± (0,0003U + 0,01) В
Абсолютная погрешность измерения выходного напряжения по встроенному вольтметру Где U – показания встроенного вольтметра (В)	± (0,0002U + 0,005) В
Выходной ток (дискретность установки)	0…5 А (0,1 мА)
Абсолютная погрешность установки силы тока	± (0,0006I + 0,005) А
Абсолютная погрешность измерения силы тока по встроенному амперметру Где I – показания встроенного амперметра (А)	± (0,0005I + 0,005) А
Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального Где U – напряжение, установленное на выходе источника (В)	± (0,0001U + 3 мВ)
Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения Где U – напряжение, установленное на выходе источника (В)	± (0,0001U + 3 мВ)
Пульсации и шумы выходного напряжения при токе в нагрузке 0,9Imax, не более	3 мВ (среднеквадратическое значение)
Пределы установки ограничения по напряжению (В)	0,1…132
Пределы установки ограничения по току (А)	0,1…1,1
Дисплей	LCD, цветной. Диагональ 11 см
Количество разрядов вольтметра	5
Количество разрядов амперметра	5
Виды интерфейсных разъёмов	RS-232, RS-485, LAN (Опция), Аналоговое управление (Опция)
Параметры питания	Переменное напряжение 198…242 В 50/60 Гц.
Максимальная потребляемая мощность	200 ВА
Нормальные условия эксплуатации
Температура окружающей среды	23 ± 5 °С
Относительная влажность не более	80%
Рабочие условия эксплуатации
Температура окружающей среды	5…40°С
Относительная влажность не более	80%
Габаритные размеры (ширина х высота х длинна) мм	215 х 89 х 352
Масса кг	6,8

Комплектация ПрофКиП Б5-12001

№	Наименование	Количество
1.	Источник питания ПрофКиП Б5-12001	1
2.	Кабель питания	1
3.	Кабель интерфейсный RS-232	1
4.	Диск (USB накопитель) с ПО	1
5.	Руководство по эксплуатации с методикой поверки ПРШН.418111.200 РЭ	1
