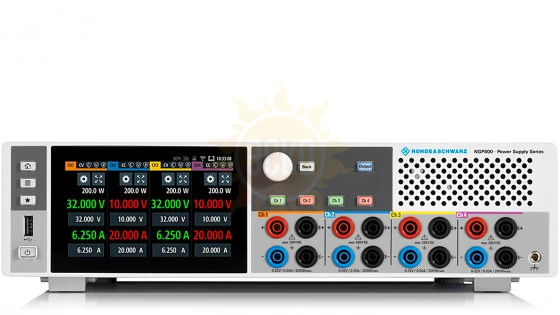

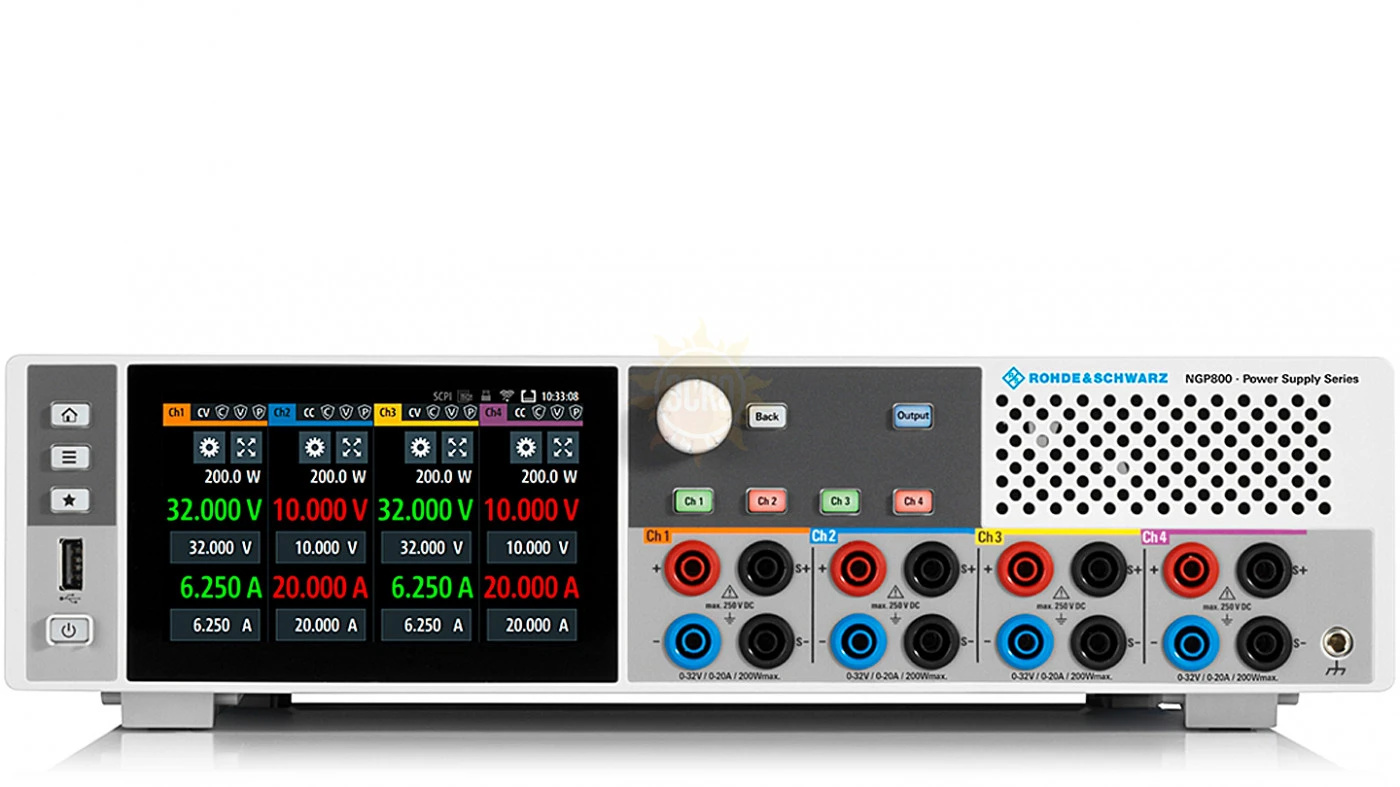

Источники питания Rohde & Schwarz NGP800

распечатать описание в PDF

Rohde & Schwarz NGP800 — cерия источников питания

Ток

20 А

Мощность

800 Вт

Количество каналов

Дистанционное управление

Есть

Подключение к ПК

LAN, USB-TMC, USB-CDC

Пульсация + шум по напряжению

< 3 мВ (СКЗ),< 30 мВ (размах) (изм.)

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 3 года

ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

R&S NGP800 – высокопроизводительные, компактные и источники постоянного тока. В серии представлено 5 моделей с различной мощностью, выходами, напряжением. Источники питания серии R&S NGP800 имеют мощность 400 Вт или 800 Вт, максимальную мощность до 200 Вт. Каждый из двух или четырех выходов способен выдавать напряжение до 64 В или ток до 20 А. Электрически эквивалентные и гальванически развязанные выходы могут быть подключены последовательно или параллельно для формирования напряжения до 250 В или тока до 80 А. Данные технические характеристики позволяют синхронизировать выходы, выполнять сигнальные тесты и регистрацию данных для дальнейшего углубленного анализа.

Применение R&S NGP800

Эмуляция уникальных характеристик аккумуляторной батареи
Разработка электронных нагрузок
Разработка и отладка цифровых устройств
Разработка источников питания
Образование и обучение
Производственные испытания
Лабораторные испытания

Характеристики Rohde & Schwarz NGP800

Параметры	Значения
Выходы	Все выходные каналы гальванически развязаны и незаземлены
Количество выходных каналов	NGP802, NGP822	2
Количество выходных каналов	NGP804, NGP824, NGP814	4
Суммарная выходная мощность	NGP802, NGP822	макс. 400 Вт
Суммарная выходная мощность	NGP804, NGP824, NGP814	макс. 800 Вт
Максимальная выходная мощность на канал	200 Вт
Выходное напряжение на канал	NGP802, NGP804, NGP814 (CH1, CH2)	от 0 до 32 В
Выходное напряжение на канал	NGP822, NGP824, NGP814 (CH3, CH4)	от 0 до 64 В
Максимальный выходной ток на канал	NGP802, NGP804, NGP814 (CH1, CH2)	20 А
Максимальный выходной ток на канал	NGP822, NGP824, NGP814 (CH3, CH4)	10 А
Максимальное напряжение в последовательном режиме работы	NGP802	64 В
	NGP822, NGP804, NGP814	128 В
	NGP824	250 В
Максимальный ток в параллельном режиме работы	NGP822	20 А
	NGP802, NGP824, NGP814	40 А
	NGP804	80 А
Пульсации напряжения и шум	от 20 Гц до 20 МГц	< 3 мВ (СКЗ), < 30 мВ (размах) (изм.)
Пульсации тока и шум	от 20 Гц до 20 МГц	< 3,5 мА (СКЗ) (изм.)
Разрешающая способность при программировании
Напряжение	1 мВ
Ток	0,5 мА
Разрешение при измерении
Напряжение	1 мВ
Ток	0,5 мА
Четырехпроводное подключение
Максимальная компенсация	1 В (изм.)
Специальные функции
Выходная линейно-нарастающая функция	Функция EasyRamp
Время действия функции EasyRamp	от 10 мс до 60 с (с шагом 1 мс)
Задержка вывода
Синхронность	< 1 мс (тип.)
Задержка на канал	от 10 мс до 10 с (с шагом 1 мс)
Произвольная функция
Параметры	напряжение, ток, время
Максимальное количество точек	1024
Максимальное количество подгрупп	8
Длительность сигнала	от 1 мс до 60 с (с шагом 1 мс)
Повтор	непрерывный или импульсный режим с числом повторений от 1 до 65 535
Запуск	вручную, дистанционно или через опциональный вход запуска
Дисплей и интерфейсы
Дисплей	TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный
Разъемы на передней панели	4-мм безопасные гнезда (канальные выходы, компенсация напряжения)
Разъемы на задней панели	NGP802, NGP822	8-контактный разъем (канальные выходы и компенсация напряжения)
Разъемы на задней панели	R&S®NGP804, NGP824, NGP814	2 × 8-контактный разъем (канальные выходы и компенсация напряжения)
Интерфейсы дистанционного управления	стандартно	USB-TMC, USB-CDC (Virtual COM), LAN
	Опция NGP-K102	WLAN
	Опция NG-B105	IEEE-488 (GPIB)
