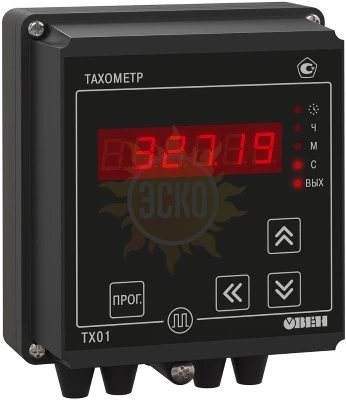

Счетчик, таймер, тахометр ОВЕН ТХ01-RS

распечатать описание в PDF

Поставка прекращена

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Гарантия 2 года

Описание ОВЕН ТХ01-RS

Тахометр ТХ01-RS предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.

Функциональные возможности

Измерение скорости вращения и времени наработки.
Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.
2 модификации по напряжению питания:
- универсальный источник питания (~110 В, ~230 В и =24 В);
- питание от бортовой сети или аккумулятора (=12 В и =24 В).
Подключение датчиков n-p-n и p-n-p-типа, герконов.
Интерфейс RS-485 (Modbus RTU/ASCII).
Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В.
Защита настроек паролем.
Сохранение настроек и результатов при отключении питания.
Работа при низких температурах: -20…+70 °С.

Особенности тахометра ТХ01-RS

Госреестр средств измерений РФ, Белоруссии.
Свидетельство о типовом одобрении (Морской регистр).
Дискретный выход (Р) – устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и т.п.
Аналоговый выход (И, У) – 2 режима работы:
- П-регулятор (управляющий сигнал выдается в зависимости от рассогласования).
- Регистратор (сигнал изменяется в зависимости от частоты).
Каждая модификация имеет в базе:
- интерфейс RS-485 с поддержкой Modbus RTU/ASCII.
- питание от =24 В.
- релейный выход (8 А, ~220 В).

Питание

Диапазон переменного напряжения ТХ01-Х.Х.ХР-RS
- напряжение, В	от 90 до 264 (номинальные значения 110, 220 или 240)
- частота, Гц	от 47 до 63 (номинальные значения 50 и 60 Гц)
Диапазон напряжения постоянного тока ТХ01-224.Х.ХР-RS, В	от 20 до 34 (номинальное значение 24)
Диапазон напряжения постоянного тока ТХ01-24.Х. ХР-RS, В	от 10,5 до 30 (номинальные значения 12 и 24)
Максимальная потребляемая мощность:
- ТХ01-24.Х. ХР-RS, Вт, не более	не более 8
- ТХ01-224.Х. ХР-RS, ВА, не более	не более 10

Характеристики входов

Параметр	Значение
Частота входного сигнала, Гц	от 0,2 до 2500
Диапазон измерения, об/мин	от 12 до 150 000
Подключаемые датчики	p-n-p-, n-p-n–типа с открытым коллекторным выходом, «сухой контакт» (герконы)
Максимальный входной ток, мА	10
Входной ток при активном уровне сигнала, мА, не менее	4,5
Максимальное входное напряжение, В	30
Длительность импульса на счетном входе, мкс, не менее	10
Длительность сигнала на входе «Счет наработки», мс, не менее	300

Счетчик времени наработки

Диапазон измерения

от 1 с до 9999 суток 23 ч

Встроенный источник питания

Номинальное выходное постоянное напряжение	24 ± 3 В
Максимальный выходной ток	50 мА

Выходные элементы

Тип ВУ	Технические характеристики	Значение
Реле электромагнитное (Р)	Номинальный ток нагрузки, А	8
	Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В	220
	Максимальное напряжение нагрузки постоянного тока, В	30
	Электрическая прочность контактов, В, не менее	1000
ЦАП «параметр-ток» (И)	Выходной сигнал постоянного тока, мА Сопротивление нагрузки, Ом Номинальное сопротивление нагрузки Напряжение питания ЦАП, В Основная приведенная погрешность выходов ЦАП, %, не более	от 4 до 20 от 0 до 1300 700 Ом от 10 до 36 0,5
ЦАП «параметр-напряжение» (У)	Выходной сигнал постоянного напряжения Сопротивление нагрузки, не менее Напряжение питания ЦАП Основная приведенная погрешность выходов ЦАП, %, не более	от 0 до 10 В 5 кОм от 15 до 36 В 0,5

Метрологические характеристики

Параметр	Значение
Предел допускаемой приведенной погрешности измерений, %, не более	±0,5
Интервал между поверками, лет	2
Средний срок службы, лет	12

Интерфейсы связи

Интерфейс	RS-485
Протоколы передачи данных	Modbus RTU/ASCII

Условия эксплуатации

Температура окружающего воздуха	-20...+70 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при 35 °С)	не более 95 %

Функциональная схема прибора

Элементы управления

Единичные светодиодные индикаторы:

«»	светодиод засвечен, если прибор ведет измерение времени наработки.
«С»	светодиод засвечен, если единицы измерения имп/с при выполнении функции тахометра, если диапазон измеренного времени наработки от 0 с до 99 ч 59 мин 59 с при выполнении функции счетчика наработки.
«М»	светодиод засвечен, если единицы измерения имп/мин при выполнении функции тахометра, если диапазон измеренного времени наработки от 100 часов до 9999 ч 59 мин при выполнении функции счетчика наработки.
«Ч»	если единицы измерения имп/ч при выполнении функции тахометра, светодиод засвечен, если диапазон измеренного времени наработки от 10000 ч до 9999 суток 23 ч при выполнении функции счетчика наработки.
«ВЫХ»	светодиод засвечен, если дискретное ВУ включено согласно выбранному режиму работы ВУ, если на выходе ЦАП аналогового ВУ формируется сигнал, соответствующий установленному пользователем верхнему предельному значению ЦАП.
