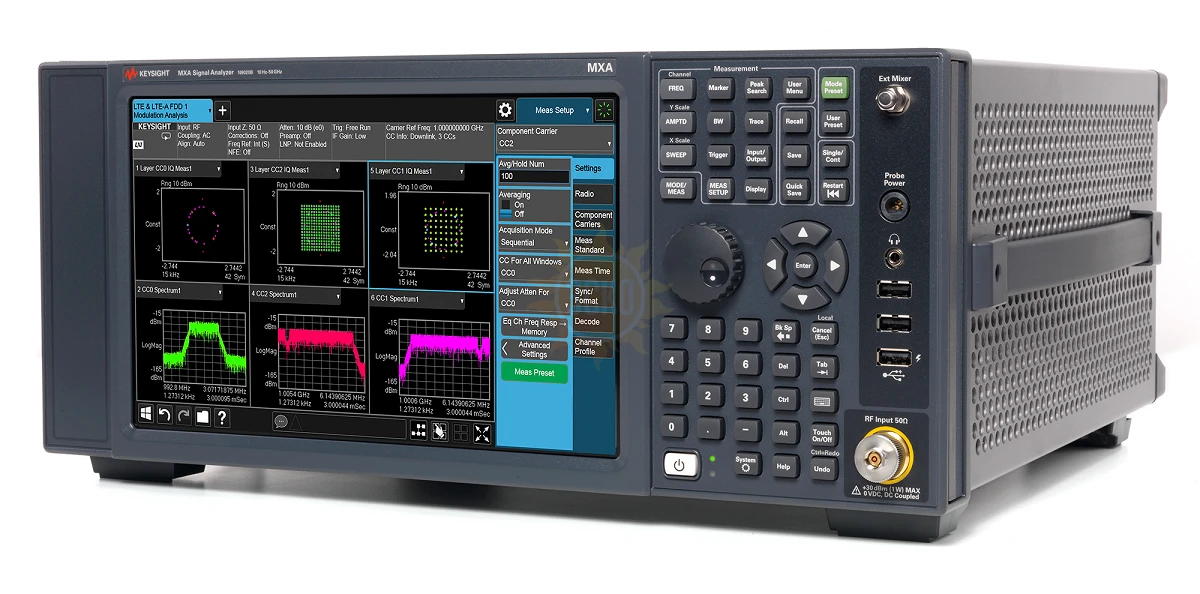

Анализатор спектра Keysight N9020B

распечатать описание в PDF

Нижний предел частотного диапазона

10 Гц

Верхний предел частотного диапазона

50 ГГц

Тип дисплея

TFT, сенсорный, 1280 х 768, 269 мм

Особенности

-Максимальная полоса в режиме анализа спектра в реальном времени160 МГц (опция).
-Минимальная длительность сигнала 3,57 мкс с вероятностью захвата 100% -Суммарная погрешность измерения уровня сигнала ±0,23 дБ.

Цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Анализатор спектра Keysight N9020B MXA X-Series Signal Analyzer — это высокопроизводительный прибор для анализа сигналов в диапазоне частот от 10 Гц до 50 ГГц (с опциями до 1,1 ТГц). Он предназначен для исследований, производства и сертификации в телекоммуникациях, аэрокосмической и оборонной промышленности. Прибор поддерживает анализ спектра, I/Q-анализ, измерение фазового шума и однокнопочные измерения мощности через приложение PowerSuite.

Технические характеристики

Параметр	Значение
Диапазон частот	10 Гц – 50 ГГц (DC coupled); 10 МГц – 3.6/8.4/13.6/26.5 ГГц (AC coupled); до 1,1 ТГц с внешними смесителями
Частотные опции	3.6, 8.4, 13.6, 26.5, 32, 44, 50 ГГц (опции 503/508/513/526/532/544/550)
Точность частотного эталона	±[(время с последней калибровки × скорость старения) + температурная стабильность + точность калибровки]; с опцией PFR: ±1×10⁻⁷/год
Остаточный FM	С опцией PFR: ≤ (0.25 Гц × N) p-p за 20 мс; стандарт: ≤ (10 Гц × N) p-p за 20 мс
Точность считывания частоты	±(частота маркера × точность эталона + 0.25% × диапазон + 5% × RBW + 2 Гц + 0.5 × горизонтальное разрешение)
Счётчик частоты маркера	Точность: ±(частота маркера × точность эталона + 0.100 Гц); разрешение: 0.001 Гц
Диапазон частотного размаха	0 Гц (нулевой размах), 10 Гц до максимальной частоты; разрешение: 2 Гц
Время развёртки	Нулевой размах: 1 мкс – 6000 с; размах ≥ 10 Гц: 1 мс – 4000 с
Триггеры	Свободный запуск, линейный, видео, внешний 1, внешний 2, RF burst, периодический таймер
Полоса разрешения (RBW)	1 Гц – 3 МГц (шаг 10%), 4/5/6/8 МГц; с опциями B40/DP2/MPB: до 10/15/20/25/30/40/50/60/70 МГц; с B85/B1A/RBE: до 133 МГц
Полоса анализа	Стандарт: 25 МГц; опции: 40, 85, 125, 160 МГц (B1X, B1A, B85)
DANL @1 ГГц	-172 дБм
Фазовый шум @1 ГГц	-136 дБц/Гц (1 МГц), -114 дБц/Гц (10 кГц), -114 дБц/Гц (30 кГц)
Динамический диапазон	72 дБц
ТОИ @1 ГГц (3-й порядок)	+20 дБм
Точность амплитуды	±0,23 дБ
Аппаратное обеспечение	Четырёхъядерный процессор, 16 ГБ ОЗУ, съёмный SSD
Операционная система	Microsoft Windows 10
Интерфейсы	LAN (LXI Core), USB, GPIB (опционально)
Приложения	Анализатор спектра, I/Q анализатор, PowerSuite, PathWave X-Series

Функциональные возможности

Анализ спектра: Измерение спектральных характеристик, включая мощность, гармоники и спуры.
I/Q-анализ: Анализ амплитуды и фазы для модулированных сигналов.
Однокнопочные измерения: PowerSuite для измерения мощности канала и гармонических искажений.
Реальное время анализа: Захват транзитных сигналов с полосой до 160 МГц.
Измерение фазового шума: Высокая чувствительность для анализа стабильности сигналов.
Тестирование EMC: Поддержка стандартов CISPR и MIL STD 461.

Программное обеспечение и интеграция

Поставляется с PathWave X-Series и BenchVue для автоматизации тестов. Поддерживает LAN, USB, GPIB (опционально) и 89600 VSA для углублённого анализа.

Комплектация

Анализатор спектра
Приложение для анализа спектра
Четырёхъядерный процессор, 16 ГБ ОЗУ, SSD
Частотный эталон
Механический аттенюатор
Полоса анализа 25 МГц
Руководство пользователя
Сетевой кабель
Лицензия RCal

Применение

Тестирование LTE, WLAN, 5G
Микроволновые исследования
Проверка EMC
Аэрокосмические и оборонные системы
Образование

Преимущества

Высокая производительность
Гибкость опций
Простота использования
Надёжность и поддержка ТД «ЭСКО»

Keysight N9020B — универсальный анализатор для профессионалов, обеспечивающий точность и гибкость. Поставляется ТД «ЭСКО» с полной поддержкой.

Технические характеристики

Параметр	Значение
Частотный диапазон	10 Гц - 3.6 / 8.4 / 13.6 / 26.5 / 32 / 44 / 50 ГГц в зависимости от выбранной опции частотного диапазона
Полоса пропускания (RBW)	1 Гц-3 МГц (с шагом 10%), 4, 5, 6, 8 МГц
Полоса анализа	25 МГц (расширение до 40 / 85 / 125 / 160 МГц)
Полоса обзора	10 Гц - 3,6 / 7.0 / 13,6 / 26,5 / 32 / 44 / 50 ГГц
Уровень собственных шумов	до -172 дБм на частоте 2 ГГц (предусилитель включен)
Фазовый шум	-113 дБн/Гц @ 1 ГГц отстройка 10 кГц / -135 дБн/Гц @ 1 ГГц отстройка 1 МГц
Максимальный подаваемый уровень	+30 дБм (1 Вт)
Аттенюатор (механический и электронный)	0 - 70 дБ (шаг 2 дБ)
Опорный генератор	±1×10^-6 (опция PFR ±1×10^-7)
Динамический диапазон	72 дБн
Экран	TFT, сенсорный, 1280 х 768, 269 мм
Особенности	Максимальная полоса в режиме анализа спектра в реальном времени160 МГц (опция). Минимальная длительность сигнала 3,57 мкс с вероятностью захвата 100% Суммарная погрешность измерения уровня сигнала ±0,23 дБ. Широчайший набор специализированных программ и измерительных приложений. Программа векторного анализа сигналов 89600 VSA. Аналоговая демодуляция. Программа MATLAB. Измерение коэффициента шума. Измерение фазового шума. Измерение параметров импульсов. ЭМП. Анализ векторной модуляции.Приложения для сотовой связи - GSM/EDGE, LTE/LTE-Advanced, W-CDMA/HSPA/HSPA+, NB-IoT, Приложения для систем беспроводной связи ZigBee, Z-Wave, Bluetooth® (BR/EDR/LE4.2/5.0), WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)
Интерфейс	USB, LAN, GPIB
