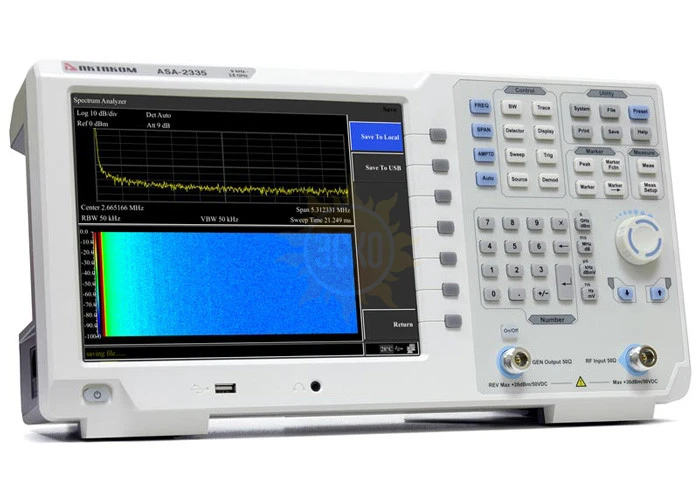

Описание анализатора спектра ASA-2335:
Анализатор спектра ASA-2335 предназначен для анализа спектра в полосе частот от 9 кГц до 3,6 ГГц. Несмотря на свою бюджетную цену, анализатор ASA-2335 обладает довольно мощными возможностями.
Кроме стандартных измерительных функций, таких как курсорные измерения и поисков пиков, в штатной поставке прибор имеет возможность выполнения следующих расширенных измерений мощности:
- Измерение мощности в канале
- Измерение мощности в смежных каналах
- Измерение занимаемой полосы частот
Среди штатных возможностей нового анализатора спектра стоит отметить наличие функции Годен/Не годен и режима демодуляции АМ/ЧМ.
Минимальное значение полосы пропускания RBW составляет 10 Гц, что обеспечивает неплохие возможности по определению двух сигналов с одинаковой амплитудой и имеющих близкие частоты.
Кроме того, новый анализатор спектра ASA-2335 может использоваться для предварительного тестирования на ЭМС на соответствие стандарту CISPR-16, благодаря наличию встроенных ЭМИ-фильтров (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипикового детектора. Кроме квазипикового детектора ASA-2335 имеет следующие виды детекторов: нормальный, положительный пиковый, отрицательный пиковый, детектор выборок и среднеквадратический.
Для измерения S-параметров прибор снабжен встроенным трекинг-генератором с максимальной частотой соответствующей максимальной частоте анализатора спектра, то есть 3,6 ГГц. Интересной особенностью прибора является наличие и радиочастотного генератора сигналов на полосу 35 МГц...3,6 ГГц
Анализатор спектра ASA-2335 снабжен интерфейсами дистанционного управления LAN и USB, а также выходами на внешний монитор VGA и выходом демодулятора на наушники. Большой цветной графический дисплей размером 26 см с разрешением 800х600 точек позволяет наглядно отображать исследуемый спектр, рабочие режимы и параметры, а также измеренные значения.
Технические характеристики анализатора спектра ASA-2335:
| Параметр | Значение |
| ЧАСТОТА | |
| Частотный диапазон | 9 кГц…3,6 ГГц |
| Разрешение | 1 Гц |
| Температурная стабильность источника опорной частоты | ± 2,5х10-6 |
| Изменение погрешности источника опорной частоты | ± 1х10-6/год |
| Частота опорного генератора | 10,000000 МГц |
| Разрешение частотного маркера | ± полоса обзора / (количество точек развертки-1) |
| Погрешность измерения частоты | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
| Разрешение счетчика частоты | 1 Гц, 10 Гц, 100 Гц, 1 кГц |
| Полоса обзора | Нулевая, 100 Гц…1,5 ГГц |
| Погрешность полосы обзора | ± полоса обзора / (количество точек развертки-1) |
| Плотность фазовых шумов (20ºС~30ºС, центральная частота=1 ГГц) |
<-85 дБн/Гц @ 10 кГц <-100 дБн/Гц @ 100 кГц <-110 дБн/Гц @ 1 МГц |
| ПОЛОСА ПРОПУСКАНИЯ | |
| Полоса пропускания ПЧ (-3 дБ) | 10 Гц… 500 кГц (с шагом 1-10), 1 МГц, 3 МГц |
| Полоса пропускания ЭМИ фильтров (-6 дБ ) | 200 Гц, 9 кГц, 30 кГц, 120 кГц, 1 МГц |
| Избирательность фильтров по уровням | <5:1 |
| Погрешность установки полосы пропускания ПЧ | ±5% |
| Полоса пропускания видео | 1 Гц … 3 МГц |
| АМПЛИТУДА | |
| Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
| Предусилитель (9 кГц…1,5 ГГц) | 20 дБ |
| Максимальный уровень на входе | 50 В (постоянное напряжение) +30 дБм усредненная непрерывная мощность |
| Средний уровень шумов (типично) нормировано к 1 Гц |
без предусилителя: 1 МГц…10 МГц: <-140 дБм 10 МГц…1 ГГц: <-140 дБм 1 ГГц…3,6 ГГц: <-138 дБм с предусилителем: 1 МГц…10 МГц: <-160 дБм 10 МГц…1 ГГц: <-160 дБм 1 ГГц…3,6 ГГц: <-158 дБм |
| АЧХ (20ºС~30ºС, опорная частота=50 МГц, аттенюатор=20 дБ ) |
без предусилителя: ± 0,8 дБ с предусилителем: ± 0,9 дБ |
| Аттенюатор (20ºС~30ºС, центральная частота=50 МГц, предусилитель выкл., аттенюатор=20 дБ, вх.сигнал = 0~39 дБ ) |
Предел ослабления: 0…39 дБ, с шагом 3 дБ |
| Погрешность переключения: ± 0,5 дБ |
|
| Абсолютная амплитудная погрешность (20ºС~30ºС, центральная частота=50 МГц, RBW=VBW=1 кГц, пиковый детектор, аттенюатор=20 дБ ) |
без предусилителя (вх. сигнал = -20 дБм) ± 0.4 дБ с предусилителем (вх. сигнал = -40 дБм) ± 0.5 дБ |
| Опорный уровень | Диапазон установки: -80 дБм…+30 дБм с шагом 0,1 дБм |
| Погрешность измерения: (вх.сигнал = 0... -50 дБм) ± 1,5 дБ |
|
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-30 дБ, предусилитель выкл.) |
-65 дБн |
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц) |
TOI: +10 дБм |
| Остаточные искажения (вх. терминатор 50 Ом, аттенюатор = 0 дБ, 20ºС~30ºС) |
<-85 дБм |
| Паразитные помехи на входе (вх. сигнал на смесителе = -30дБм, 20ºС~30ºС) |
<-60 дБн |
| Логарифмическая шкала | 1 дБ…255 дБ |
| Линейная шкала | 0 до опорного уровня |
| Количество точек | 201 …1001 |
| Количество графиков | 5 |
| Тип детектора | Нормальное детектирование, положительный пиковый, отрицательный пиковый, детектор выборок, среднеквадратический, квазипиковый |
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
| Единицы измерения | дБм, дБмкВт, дБпВт, дБмВ, дБмкВ, В, Вт |
| РАЗВЕРТКА | |
| Диапазон | 1 мс...3000 с (нулевой обзор) 10 мс...3000 с (100 Гц ≤ полоса обзора ≤ 3,0 ГГц) |
| ТРЕКИНГ-ГЕНЕРАТОР | |
| Частотный диапазон | 100 кГц...1,5 ГГц |
| Диапазон выходных уровней | -30 дБм...0 дБм |
| Разрешение | 1 дБ |
| Неравномерность | ±3,0 дБ |
| Опасный уровень обратной мощности | 30 дБм, DC: ±50 ВDC |
| ГЕНЕРАТОР СИГНАЛОВ | |
| Частотный диапазон | 35 МГц...3,6 ГГц |
| ВХОДЫ/ВЫХОДЫ | |
| ВЧ вход | Импеданс 50 Ом Соединитель типа N (female) |
| Вход опорного генератора 10 MГц | Импеданс 50 Ом Соединитель типа N (female) |
| Выход трекинг-генератора | Импеданс 50 Ом Соединитель типа N (female) |

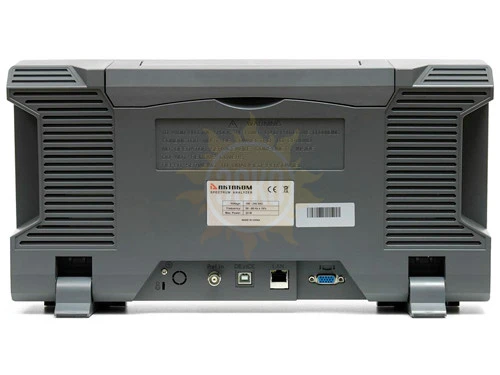

| Интерфейсы | USB Host USB Device LAN VGA выход на наушник |
| ЗАПУСК | |
| Источник запуска | свободный, видео, внешний |
| Режим | непрерывный, однократный |
| ОБЩИЕ ДАННЫЕ | |
| Дисплей | Графический цветной TFT ЖК, размер 10,4” |
| Напряжение питания | AC 100 В...240 В / 50 Гц...60 Гц |
| Рабочая температура | 0 ºC …40 ºC |
| Габаритные размеры | 421 х 221 х 115 мм |
| Масса | 5 кг |
Комплектация Aktakom ASA-2335
Комплект поставки ASA-2335
| № | Наименование | Количество |
| 1 | Анализатор спектра ASA-2335 | 1 |

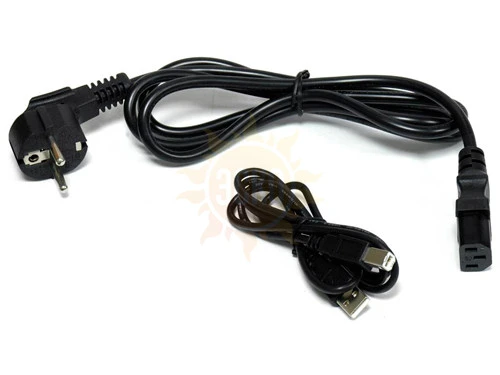

| 2 | Кабель питания | 1 |
| 3 | Кабель USB | 1 |
| 4 | Руководство по эксплуатации | 1 |
