Анализатор спектра Rohde & Schwarz ETL

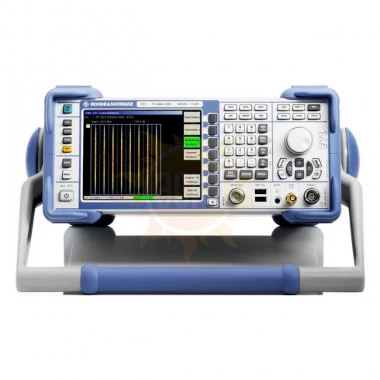

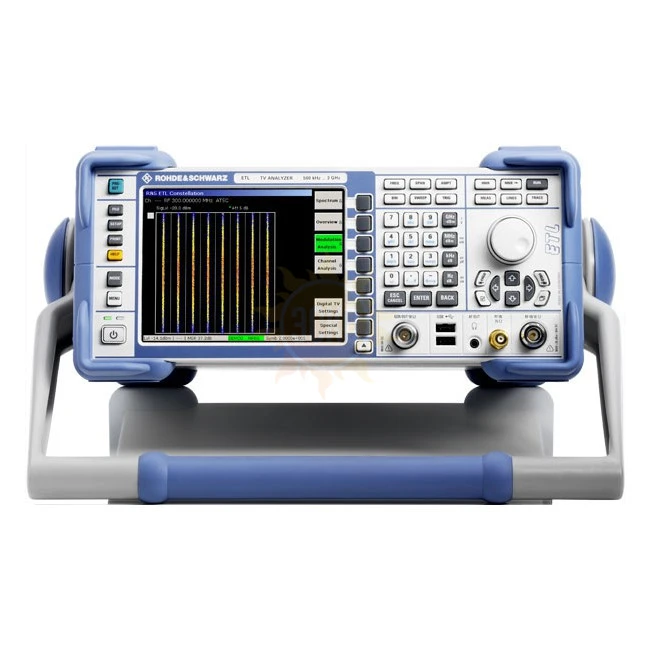

ТВ анализатор R&S®ETL компании Rohde & Schwarz представляет собой совершенно новую мультистандартную платформу для анализа ТВ сигналов. Он объединяет в себе функции испытательного ТВ приемника и анализатора спектра, обеспечивая при этом высокую точность измерений. Передовая концепция прибора позволяет реализовать новые ТВ стандарты программно и аппаратно. Это позволило объединить в одном приборе и цифровые (например, DVB-T/H), и аналоговые ТВ стандарты. Для всех стандартов в анализаторе R&S®ETL используется демодуляция в реальном масштабе времени.

• Мультистандартность
• Программные и аппаратные демодуляторы
• Работа всех демодуляторов в режиме реального времени
• Выходы модулирующих сигналов
• Широкий набор функций анализа различных ТВ сигналов
• Встроенные функции анализа спектра
• Анализ и мониторинг MPEG-2 (опционально)
• Конструкция прибора оптимально приспособлена как для переносного, так и для стационарного использования
• Возможность анализа сигналов ТВ аналоговых стандартов, а также цифровых стандартов DVB-T/H, ATSC/8VSB, DTMB (Китай), ISDB-T, T-DMB/DAB, J.83/B и DVB-C (J.83/A/C)

Демодуляция в режиме реального времени

Как программные, так и аппаратные демодуляторы предназначены для работы в режиме реального времени. Это делает R&S®ETL единственным ТВ анализатором такого класса, способным измерять коэффициент битовых ошибок (BER) и выполнять полный анализ непрерывно в режиме реального времени. Дополнительное преимущество использования работающих в режиме реального времени демодуляторов заключается в том, что демодулированные видео и аудиосигналы, а также цифровые транспортные потоки MPEG доступны для дальнейшей обработки.


Широкий диапазон частот

Обладая диапазоном частот от 500 кГц до 3 ГГц, анализатор R&S®ETL перекрывает не только обычные телевещательные диапазоны, но также и диапазоны частот L и S, приобретающие все более важное значение. Это значительно расширяет сферу применения ТВ анализатора.


Универсальные измерения для аналогового и цифрового ТВ

R&S®ETL обеспечивает широкий набор функций для анализа сигналов цифрового ТВ. В частности, диаграммы сигнального созвездия выводятся с очень высоким разрешением и с очень большой скоростью. Вместо диаграммы сигнального созвездия результаты измерения параметров сигнала можно отображать вместе с результатами анализа в виде хорошо понятных таблиц. Для аналоговых сигналов в стандартной конфигурации анализатор R&S®ETL предоставляет широкий набор функций измерения несущих звука и изображения. Функция анализа видеосигнала, также входящая в стандартную конфигурацию, позволяет анализировать выбранные строки видеокадра.

Специально для нужд кабельного ТВ реализованы функции измерения C/N, CSO и CTB. Анализатор R&S®ETL может быть дополнительно оборудован преселектором, включающим дополнительный вход с сопротивлением 75 Ом.

Широкий набор специальных телевизионных измерений, обеспечиваемый анализатором R&S@ETL, дополняется функциями измерения спектра. В результате с помощью одного прибора можно выполнять такие спектральные измерения, как плечевое затухание в соответствии с ETSI TR 101 290, измерения мощности в канале или мощности в соседнем канале.

Специальные функции, такие как частотомер, маркеры шума и фазового шума, завершают список функций и превращают ТВ анализатор R&S®ETL в действительно универсальный инструмент.


Анализ и мониторинг MPEG

Кроме того, анализатор R&S®ETL может быть оборудован опциями для анализа MPEG, предоставляющими подробную информацию о параметрах транспортного потока MPEG-2. Ранее это было возможно только при использовании отдельных узкоспециализированных анализаторов MPEG.

Таким образом, анализатор — мощный инструмент для проверки точности содержания, готовый к анализу передачи.

Возможность отправлять сообщения об ошибках через встроенный интерфейс SNMP по мере появления ошибок в транспортном потоке расширяет сферу применения анализатора R&S®ETL и позволяет проводить даже долгосрочный мониторинг.


Просмотр ТВ изображения

Качество телевизионного изображения часто позволяет очень быстро оценить характеристики всего тракта передачи и его элементов. Дополнительно оборудованный опциями R&S®ETL-B280 и R&S®ETL-B281, анализатор R&S®ETL позволяет просматривать ТВ изображения как аналогового, так и цифрового ТВ, это еще больше увеличивает его и так широкий диапазон функций анализа.
